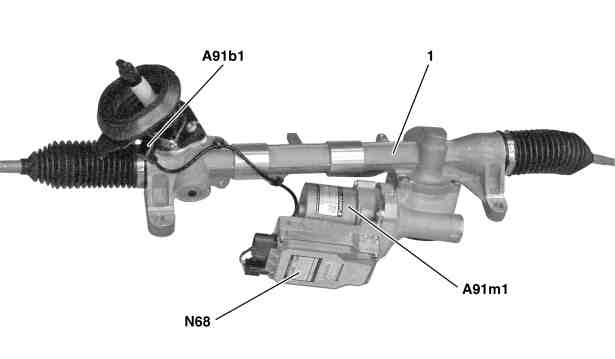

Άποψη συστήματος διεύθυνσης |
A91b1 | Αισθητήρας ροπής στρέψης ηλεκτρικού συστήματος υδραυλικού τιμονιού |
A91m1 | Ρυθμιστικό μοτέρ ηλεκτρικού συστήματος υδραυλικού τιμονιού |
N68 | Εγκέφαλος ηλεκτρικού συστήματος υδραυλικού τιμονιού |
P46.35-2067-05
Διάταξη
Ο εγκέφαλος ηλεκτροϋδραυλικού τιμονιού είναι τοποθετημένος στο ρυθμιστικό μοτέρ ηλεκτροϋδραυλικού τιμονιού.
Στα οχήματα έως έτος μοντέλου 2016 υπάρχει μόνο ένα CAN ανάρτησης ανεξαρτήτως εξοπλισμού.
Στα οχήματα από έτος μοντέλου 2016 υπάρχουν δύο εκδόσεις CAN ανάρτησης ανάλογα με τον εξοπλισμό.
Εκδόσεις μοντέλου 1
Αν το όχημα δεν διαθέτει κανέναν από τους κωδικούς εξοπλισμού που αναφέρονται στην έκδοση 2, υπάρχει, όπως και έως το έτος μοντέλου 2016 μόνο ένα CAN ανάρτησης (CAN E).
Έκδοση 2
Αν το όχημα διαθέτει έναν από τους παρακάτω κωδικούς εξοπλισμού, υπάρχουν δύο CAN ανάρτησης (CAN 1 ανάρτησης (CAN E1), CAN 2 ανάρτησης (CAN E2)):
ΚΩΔΙΚΟΣ 218 (Κάμερα οπισθοπορείας)
ΚΩΔΙΚΟΣ 234 (Σύστημα υποβοήθησης νεκρής γωνίας ορατότητας)
ΚΩΔΙΚΟΣ 459 (Χαλύβδινη ανάρτηση με ρυθμιζόμενη απόσβεση)
ΚΩΔΙΚΟΣ 475 (Έλεγχος πίεσης ελαστικών)
ΚΩΔΙΚΟΣ 476 (Σύστημα υποβοήθησης διατήρησης λωρίδας)
ΚΩΔΙΚΟΣ 513 (Σύστημα υποβοήθησης τήρησης ορίων ταχύτητας)
ΚΩΔΙΚΟΣ 614 (Μονάδα φωτισμού προβολέων Bi-Xenon)
ΚΩΔΙΚΟΣ 615 (Προβολείς Bi-Xenon με ενεργό φωτισμό στροφών)
ΚΩΔΙΚΟΣ 618 (Προβολείς Bi-Xenon)
ΚΩΔΙΚΟΣ 621 (Intelligent Light System (κυκλοφορία στην αριστερή πλευρά του δρόμου))
ΚΩΔΙΚΟΣ 622 (Intelligent Light System)
ΚΩΔΙΚΟΣ 631 (Στατικοί προβολείς LED για κυκλοφορία στην αριστερή πλευρά του δρόμου)
ΚΩΔΙΚΟΣ 632 (Στατικοί προβολείς LED για κυκλοφορία στη δεξιά πλευρά του δρόμου)
Ρόλοι
Ο εγκέφαλος ηλεκτροϋδραυλικoύ τιμονιού πραγματοποιεί τις ακόλουθες εργασίες:
Ανάγνωση σημάτων
Αξιολόγηση μεγεθών εισόδου
Ενεργοποίηση εξαρτημάτων
Αποστολή αιτημάτων/πληροφοριών
Ανάγνωση σημάτων
Τα μεγέθη εισόδου διαβάζονται μέσω των ακόλουθων συνδέσεων:
Απευθείας καλώδιο
CAN ανάρτησης (έκδοση 1)
CAN 2 ανάρτησης (έκδοση 2)
Απευθείας καλώδιο
Τα σήματα του παρακάτω εξαρτήματος διαβάζονται μέσω ενός απευθείας καλωδίου:
Αισθητήρας ροπής στρέψης ηλεκτρικού συστήματος υδραυλικού τιμονιού
CAN ανάρτησης (έκδοση 1)
Τα παρακάτω σήματα διαβάζονται μέσω του CAN ανάρτησης:
Απαίτηση ροπής στρέψης συστήματος υποβοήθησης διεύθυνσης και αριθμοί στροφών τροχών, από τον εγκέφαλο Ηλεκτρονικού Προγράμματος Ευστάθειας (N30/4)
Κατάσταση κινητήρα, σύστημα μετάδοσης κίνησης έτοιμο για λειτουργία και αριθμός στροφών κινητήρα, από τον εγκέφαλο ME (N3/10) (σε βενζινοκινητήρα), από τον εγκέφαλο CDI (N3/9) (σε πετρελαιοκινητήρα) ή από τον εγκέφαλο συστήματος μετάδοσης κίνησης (N127) (σε ηλεκτρικά οχήματα)
Γωνία τιμονιού (ανιχνεύεται από τον αισθητήρα γωνίας τιμονιού (N49)) και ταχύτητα γωνίας τιμονιού, από τον εγκέφαλο μονάδας σωληνωτής επένδυσης (N80)
Τρέχουσα κατάσταση και απαιτούμενη θέση οδοντωτής ράβδου του εγκεφάλου συστήματος στάθμευσης (N62) (με ΚΩΔΙΚΟ 235 (Ενεργό σύστημα υποβοήθησης στάθμευσης))
CAN 2 ανάρτησης (έκδοση 2)
Τα παρακάτω σήματα διαβάζονται μέσω του CAN αμαξώματος 2:
Αίτημα ροπής στρέψης συστήματος υποβοήθησης διεύθυνσης και αριθμοί στροφών τροχών, από τον εγκέφαλο Ηλεκτρονικού Προγράμματος Ευστάθειας
Κατάσταση κινητήρα, σύστημα μετάδοσης κίνησης έτοιμο για λειτουργία και αριθμός στροφών κινητήρα, από τον εγκέφαλο ME (σε βενζινοκινητήρα) ή από τον εγκέφαλο CDI (σε πετρελαιοκινητήρα)
Γωνία τιμονιού (ανιχνεύεται από τον αισθητήρα γωνίας τιμονιού) και ταχύτητα γωνίας τιμονιού, από τον εγκέφαλο μονάδας σωληνωτής επένδυσης
Τρέχουσα κατάσταση και απαιτούμενη θέση οδοντωτής ράβδου του εγκεφάλου συστήματος στάθμευσης (με ΚΩΔΙΚΟ 235 (Ενεργό σύστημα υποβοήθησης στάθμευσης))
Αξιολόγηση μεγεθών εισόδου
Μετά την ανάγνωση των μεγεθών εισόδου, ο ενσωματωμένος μικροεπεξεργαστής αξιολογεί αυτά τα μεγέθη και ακολουθεί η ενεργοποίηση των σχετικών εξαρτημάτων, καθώς και η μετάδοση αιτημάτων ή/και πληροφοριών.
Ενεργοποίηση εξαρτημάτων
Μέσω LIN ενεργοποιείται το παρακάτω εξάρτημα:
Ρυθμιστικό μοτέρ ηλεκτρικού συστήματος υδραυλικού τιμονιού
Αποστολή αιτημάτων/πληροφοριών
Τα παρακάτω αιτήματα/πληροφορίες αποστέλλονται μέσω CAN ανάρτησης (έκδοση 1):
Αίτημα ενός μηνύματος προειδοποίησης στην οθόνη πολυλειτουργικών ενδείξεων (A1p13) του οργάνου πολλαπλών ενδείξεων
Ροπή τιμονιού, ταχύτητα γωνίας τιμονιού και κατάσταση υποστήριξης συστήματος διεύθυνσης προς τον εγκέφαλο Ηλεκτρονικού Προγράμματος Ευστάθειας
τρέχουσα κατάσταση του εγκεφάλου ηλεκτροϋδραυλικού τιμονιού
τρέχουσα θέση οδοντωτής ράβδου
Τα παρακάτω αιτήματα/πληροφορίες αποστέλλονται μέσω CAN 2 ανάρτησης (έκδοση 2):
Αίτημα ενός μηνύματος προειδοποίησης στην οθόνη πολυλειτουργικών ενδείξεων του οργάνου πολλαπλών ενδείξεων
Ροπή τιμονιού, ταχύτητα γωνίας τιμονιού και κατάσταση υποστήριξης συστήματος διεύθυνσης προς τον εγκέφαλο Ηλεκτρονικού Προγράμματος Ευστάθειας
τρέχουσα κατάσταση του εγκεφάλου ηλεκτρικού συστήματος υδραυλικού τιμονιού
τρέχουσα θέση οδοντωτής ράβδου
