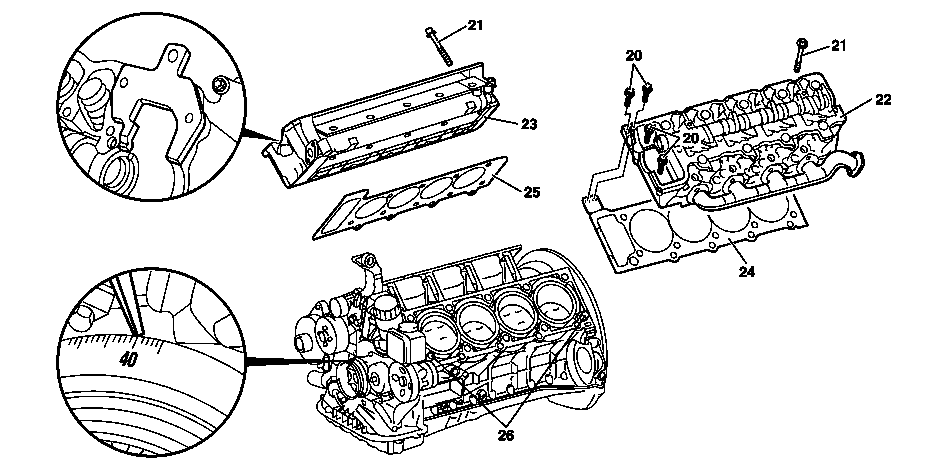

Zylinderkopf aus-, einbauen

AR01.30-P-5800RT

Zylinderkopf aus-, einbauen

18.02.2020

Motor

113.971 im Typ 251.075/175

3

Keilrippenriemen

13

Saugrohr

B2/5

Heißfilm-Luftmassenmesser

6

Luftansaugrohr

15

Kühlmittelleitung

B6/1

Hall-Geber Nockenwelle

7

Rechte Zylinderkopfhaube

16

Nockenwellenräder

G2

Generator

9

Linke Zylinderkopfhaube

17

Nockenwellenlagerbrücken

T1/1-T1/4

Zündspule Zylinder 1 bis 4

12

Kettenspanner

18

Ölfiltergehäuse mit Öl-Wasser-Wärmetauscher

T1/5-T1/8

Zündspule Zylinder 5 bis 8

20

Schrauben

23

Rechter Zylinderkopf

25

Rechte Zylinderkopfdichtung

21

Zylinderkopfschrauben

24

Linke Zylinderkopfdichtung

26

Passhülsen

22

Linker Zylinderkopf

 

Aus-, Einbauen

 Gefahr

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnensäulen ausrichten und die vier Aufnahmeteller an den vom Fahrzeughersteller vorgeschriebenen Hebebühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

 Warnung

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

 Gefahr

Explosionsgefahr durch Entzünden, Vergiftungsgefahr durch Einatmen und Einnehmen von Kraftstoff sowie Verletzungsgefahr durch Haut- und Augenkontakt mit Kraftstoff

Feuer, Funken, offenes Licht und Rauchen verboten. Kraftstoffe nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen.
Beim Umgang mit Kraftstoff Schutzkleidung tragen.

AS47.00-Z-0001-01A

Hinweis

Hinweise zu selbstsichernden Schrauben und Muttern

AH00.00-N-0001-01A

 Gefahr

Brand-/Explosionsgefahr durch Kurzschluss und austretendes Knallgas. Verbrennungs-/Verletzungsgefahr durch Verätzen von Augen, Haut und Schleimhäuten durch Batterieelektrolyt/-nebel, Kurzschluss und Lichtbogeneinwirkung. Vergiftungsgefahr durch Verschlucken von Batterieelektrolyt oder Aufnahme von Blei über die Haut oder Körperöffnungen. Lebensgefahr durch elektrischen Spannungen U >= 30 V AC und U >= 60 V DC.

Feuer, Funken, offenes Licht und Rauchen verboten. Säureschutzhandschuhe, -kleidung und -brille tragen. Batteriesäure nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen.

AS54.10-Z-0001-01A

1

Masseleitung an der Batterie abschließen

AR54.10-P-0003RT

Hinweis

Hinweise Batterie

AH54.10-P-0001-01A


Klemme der Masseleitung isolieren,
damit versehentlicher Kontakt mit der Massestelle der Batterie verhindert wird.

 Fahrzeuge mit Keyless Go, Code 889:
Motor abstellen, Karten Keyless Go aus dem Fahrzeug entfernen und außerhalb der Sendereichweite aufbewahren.

2

Untere Motorraumverkleidung ausbauen

AR61.20-P-1105RT

3

Kühlmittel am Kühler ablassen

AR20.00-P-1142GZ

4

Trennwand zwischen den Radeinbauten ausbauen

AR62.30-P-2400RT

5

Motorabdeckung ausbauen

AR01.10-P-2405RT

6

Heißfilm-Luftmassenmesser (B2/5) mit Luftansaugrohr ausbauen

AR07.07-P-1454RT

7

Kraftstoffdruck mit Druckschlauch über Serviceventil abbauen

AR07.03-P-1460-01GZ

 Druckschlauch

*119589046300

8

Kraftstoffvorlaufleitung am Kraftstoffverteiler abmontieren

 Auslaufenden Kraftstoff mit saugfähigem Lappen auffangen!

 Kraftstoffvorlaufleitung an Kraftstoffverteiler

*BA07.52-P-1001-01A

9

Zündspule Zylinder 1 bis 4 (T1/1 bis T1/4) und Zündspule Zylinder 5 bis 8 (T1/5 bis T1/8) ausbauen

AR15.12-P-2003RT

10

Rechte Zylinderkopfhaube (7) und linke Zylinderkopfhaube (9) ausbauen

AR01.20-P-5014RT

11

Luftpumpe ausbauen

AR14.30-P-7251RT

12

Saugrohr (13) ausbauen

AR09.20-P-1310RT

 Einbau:
Bei Fahrzeugen mit Motorschaden muss das Saugrohr (13) vor der Montage einer Sichtprüfung auf Späne unterzogen werden.
Eventuell vorhandene Späne müssen entfernt werden, da es sonst zu einem erneuten Motorschaden kommen kann.

13

Hall-Geber Nockenwelle (B6/1) ausbauen

AR15.10-P-2000RT

 Nur bei Ausbau vom rechten Zylinderkopf (23).

14

Keilrippenriemen (3) ausbauen

AR13.22-P-1202RT

 Nur bei Ausbau vom linken Zylinderkopf (22).

15

Kühlmittelleitung (15) vom linken Zylinderkopf (22) an Stirnwand abbauen

 Sicherungsfeder mit Schraubendreher in Rastermarkierung einrasten und Kühlmittelleitung abziehen.

 Einbau: O-Ring erneuern. Vor der Montage der Kühlmittelleitung die Sicherungsfeder in Grundstellung bringen.

16

Auspuffanlage am Auspuffkrümmer abmontieren

 Einbau:
Bei Fahrzeugen mit Motorschaden muss die Auspuffanlage vor der Montage auf Späne untersucht und eventuell vorhandene Späne entfernt werden,
da sie sonst zu Schäden an der Katalysatoranlage führen können.

 Flanschverbindung Abgaskrümmer bzw. vordere Abgasrohre

*BA14.10-P-1002-01B

17

Motor an der Zentralschraube der Kurbelwelle in Motordrehrichtung bis auf 40° KW nach Zünd-OT am ersten Zylinder drehen

 Motor nicht zurückdrehen.

 Die Nut an der Nockenwelle muss in Richtung "Innen-V" zeigen.

18

Nockenwelle mit Fixierplatte arretieren

 Rechte Platte: 

 Linke Platte: 

 Fixierplatte

*112589003200

 Fixierplatte

*112589013200

19

Schrauben von Ölfiltergehäuse mit Öl-Wasser-Wärmetauscher (18) herausdrehen

AR18.30-P-3481RT

 Nur bei Ausbau vom linken Zylinderkopf (22).

20

Kettenspanner (12) ausbauen

AR05.10-P-7800RT

 Generator (G2) mit angeschlossenen Leitungen zur Seite legen.

21

Nockenwellenräder (16) von der Nockenwelle abmontieren

Steuerzeiten des Motors prüfen

AR05.10-P-6858RT

Grundstellung der Nockenwellen einstellen

AR05.20-P-6020RT


Bei abmontierten Nockenwellenrädern (16) darf der Motor nicht mehr durchgedreht werden,
da sonst die Steuerkette verkanten kann und dies zu Beschädigungen führen kann.

 Rechtes Nockenwellenrad:
Steuerkette mit Kabelbinder auf dem Nockenwellenrad festbinden.

 Linkes Nockenwellenrad:
Nockenwellenrad zur Steuerkette kennzeichnen und Nockenwellenrad ausbauen.

 Einbau: Grundstellung der Nockenwellen prüfen.

 Schraube Nockenwellenrad

*BA05.20-P-1001-01B

 Maulschlüssel

*112589000100

 Einsteckwerkzeug

*112589010300

 Drehmomentschlüssel

*001589722100

Nach Prüfung bei Bedarfd



Grundstellung der Nockenwelle einstellen

22

Nockenwellenlagerbrücken (17) ausbauen

AR05.20-P-7103RT

23

Schrauben (20) herausdrehen

 Schraube Zylinderkopf zu Steuergehäusedeckel

*BA01.40-P-1002-01C

24

Zylinderkopfschrauben (21) stufenweise lösen und herausdrehen

Löseschema Zylinderkopfschrauben

AR01.30-P-5800-09B

Anziehvorschrift Zylinderkopfschrauben

AR01.30-P-5800-07B


Zylinderkopfschrauben nach Löseschema bei abgekühltem Motor lösen,
da ansonsten durch den zusätzlichen Drehmomenteinfluss der elastische Bereich der Zylinderkopfschrauben überschritten wird.

 Einbau:
Anziehschema und Anziehvorschriften der Zylinderkopfschrauben beachten,
damit es nicht zum Verzug des Zylinderkopfes kommt. Zylinderkopfschrauben an Gewinde und Kopfauflagefläche einölen.

 Schraube Zylinderkopf an Zylinderkurbelgehäuse

*BA01.30-P-1001-01D

 Schraubendreher-Einsatz

*000589031000

25

Zylinderkopf abnehmen

Hinweis

Hinweise zum Dichtmittelauftrag an der Zylinderkopfdichtung

AH01.30-P-1000-04RX

Hinweise zur Zylinderkopf-Trennfläche

AH01.30-P-1000-05A

Hinweise für die Zuordnung der Zylinderkopfdichtungen

AH01.30-P-1000-06V

 Einbau: Passhülsen (26) zur Fixierung des Zylinderkopfes beachten.

Dichtungsmasse Loctite 5970, 50 ml

*BR00.45-Z-1013-01A



Reinigen

26

Gewindebohrungen sowie Dichtflächen von Zylinderkurbelgehäuse und Zylinderköpfen reinigen

Dichtmittel entfernen

AR01.00-P-0050-01A


Keine scharfkantigen Werkzeuge oder Schleifpapier verwenden,
da sonst die Dichtflächen beschädigt werden.

Loctite 7200

*BR00.45-Z-1038-04A

Reinigungsspray Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A



Prüfen

27

Zylinderkopfschrauben (21) prüfen

AR01.30-P-5800-03B

Zylinderkopfschraube

*BE01.30-P-1001-04B

28

Zylinderkurbelgehäuse und Zylinderkopf auf Risse, Lunker und Ebenheit prüfen

 Dichtflächen von Zylinderkurbelgehäuse und Zylinderkopf werden bei der Serienmontage mit einer 0,8 mm dicken Silikonschicht versehen. Bei der Reparaturmontage wird Silikon-Dichtmittel nur bei Lunkern im Dichtungsbereich aufgetragen. Das Dichtmittel muss innerhalb 10 min verarbeitet werden.

Dichtungsmasse Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

29

Einbau in umgekehrter Reihenfolge

30

Kühlsystem auf Dichtheit prüfen

AR20.00-P-1010GZ

 Warnung

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

31

Motorprobelauf durchführen und Dichtheit bei laufendem Motor prüfen


Bei Flüssigkeitsverlust Ursache ermitteln und beseitigen,
anderenfalls kommt es zu Fehlfunktionen, Motor- und Umweltschäden.

32

Fehlerspeicher auslesen, löschen



STAR DIAGNOSIS anschließen

AD00.00-P-2000-04A

 Abgespeicherte Fehlereinträge, die bei Prüfarbeiten durch abgezogene Leitungen oder einer Simulation entstehen können, müssen nach Abschluss der Arbeiten im Fehlerspeicher gelöscht werden.

Zylinderkopf/Zylinderkopfschrauben

Nummer

Benennung

Motor 113

BE01.30-P-1001-04B

Zylinderkopfschraube

Gewindedurchmesser

M

11

Länge (L) im Neuzustand

mm

141,5

Länge (L)

mm

144,5

Bild siehe

AR01.30-P-5800-03B

 Zylinderkopf

Nummer

Benennung

MOTOR 113.940 /941/942/943/944/948/960/961/962/963/965/966/967/968/969/971/980/981/982/984/986

BA01.30-P-1001-01D

Schraube Zylinderkopf an Zylinderkurbelgehäuse

1. Stufe

Nm

10

2. Stufe

Nm

30

3. Stufe

°

90

4. Stufe

°

90

 Zylinderkurbelgehäuse, Steuergehäusedeckel, Abschlußdeckel

Nummer

Benennung

MOTOR 113.940 /941/942/943/944/948/960/961/962/963/964/965/966/967/968/969/971/980/981/982/984/986/992/995

BA01.40-P-1002-01C

Schraube Zylinderkopf zu Steuergehäusedeckel

Nm

20

 Nockenwelle

Nummer

Benennung

MOTOR 113.940/ 941/942/943/944/ 948/961/962/963/ 964/965/966/967/ 968/969/971/980/ 981/982/984/986/ 992/995

BA05.20-P-1001-01B

Schraube Nockenwellenrad

M1245

1. Stufe

Nm

50

2. Stufe

°

90

 Kraftstoffverteiler

Nummer

Benennung

Motor 113.940/ 941/942/943/944/ 948/960/961/962/ 963/964/965/966/ 967/968/969/971/ 980/981/982/984/ 986/988

BA07.52-P-1001-01A

Kraftstoffvorlaufleitung an Kraftstoffverteiler

Nm

38

 Abgaskrümmer

Nummer

Benennung

MOTOR 113.940/941/942/943/944/948/960/961/962/963/964/965/966/967/968/969/971/980/981/982/984/986/992/993/995

BA14.10-P-1002-01B

Flanschverbindung Abgaskrümmer bzw. vordere Abgasrohre

Nm

20

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1013-01A

Dichtungsmasse Loctite 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1038-04A

Loctite 7200

Henkel AG & Co. KGaA
http://www.loctite.de

BR00.45-Z-1046-04A

Reinigungsspray Loctite 7063 (400 ml)

A 001 986 71 71 09
