Übersicht Systembauteile Elektrische Servolenkung (ES)

Typ gf · Thema 46.35 · Version 0102 · 2014-05-27

Gültig für: TYP 218

Einordnung

Funktionsgruppe 2 Fahrwerk › 46 Lenkung › 46.35 Elektrische Lenkung — Baureihe 218

EinPAS 22 Lenkung › 22.15 Servolenkung › 22.15.1 Grundinformation — Baureihe 218

GF46.35-P-9997FQ

Übersicht Systembauteile Elektrische Servolenkung (ES)

27.5.14

TYP

218

Übersicht Systembauteile Elektrische Servolenkung (ES)

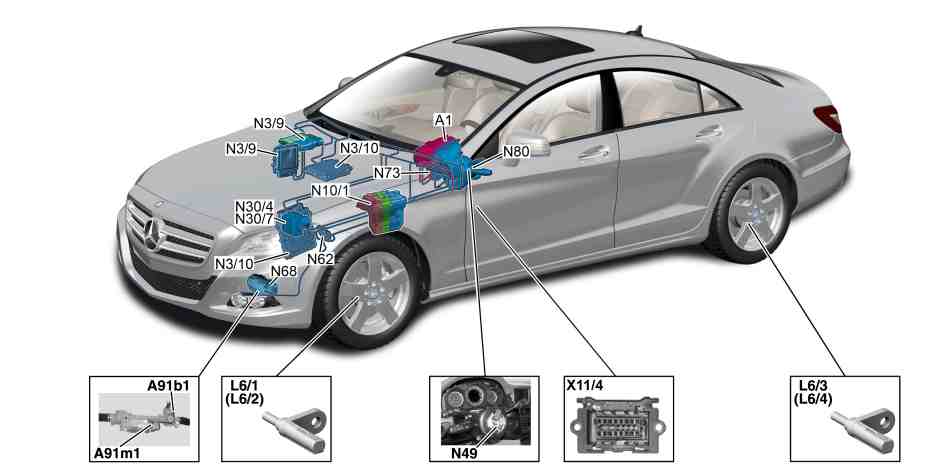

P46.35-2047-79

Dargestellt am Typ 218.3

A1

Kombiinstrument

L6/4

Drehzahlsensor Hinterachse rechts

N49

Lenkwinkelsensor

A91b1

Drehmomentsensor elektrische Servolenkung

N3/9

Steuergerät CDI (bei Dieselmotor)

N62

Steuergerät Einparksystem (mit CODE 220 (PARKTRONIC) oder mit CODE 235 (Aktiver Parkassistent))

A91m1

Stellmotor elektrische Servolenkung

N3/10

Steuergerät ME (bei Benzinmotor)

N68

Steuergerät elektrische Servolenkung

L6/1

Drehzahlsensor Vorderachse links

N10/1

Steuergerät SAM mit Sicherungs- und Relaismodul vorn

N73

Steuergerät elektronisches Zündschloss

L6/2

Drehzahlsensor Vorderachse rechts

N30/4

Steuergerät Elektronisches Stabilitäts-Programm (außer CODE 233 (DISTRONIC PLUS), außer CODE 990 (AMG-Fahrzeuge))

N80

Steuergerät Mantelrohrmodul

L6/3

Drehzahlsensor Hinterachse links

N30/7

Steuergerät Elektronisches Stabilitäts-Programm Premium (mit CODE 233 (DISTRONIC PLUS) oder mit CODE 990 (AMG-Fahrzeuge))

X11/4

Diagnosekupplung

Kombiinstrument Bauteilbeschreibung

A1

GF54.30-P-6000FQ

Steuergerät CDI Bauteilbeschreibung

TYP 218 mit MOTOR 642.8
N3/9

GF07.16-P-6000OG

TYP 218 mit MOTOR 651.9

GF07.16-P-6000OM

Steuergerät ME Bauteilbeschreibung

TYP 218 mit MOTOR 276.8
ab Modell-J. 2015
N3/10

GF07.61-P-6000MMP

TYP 218 mit MOTOR 276.9

GF07.61-P-6000MM

TYP 218 mit MOTOR 157.9
TYP 218 mit MOTOR 278.9

GF07.61-P-6000MMA

Steuergerät Elektronisches Stabilitäts-Programm Bauteilbeschreibung

TYP 218
bis Modell-J. 2014
N30/4, N30/7

GF42.45-P-5119FQ

TYP 218
ab Modell-J. 2014

GF42.45-P-5119FQA

Steuergerät Einparksystem Bauteilbeschreibung

TYP 218
bis Modell-J. 2015
mit CODE 220 (PARKTRONIC)
TYP 218
bis Modell-J. 2015
mit CODE 235 (Aktiver Parkassistent)
N62

GF54.65-P-5002FQ

Steuergerät Elektrische Servolenkung (ES) Bauteilbeschreibung

TYP 218
bis Modell-J. 2014
N68

GF46.35-P-7010FQ

TYP 218
ab Modell-J. 2014

GF46.35-P-7010FQA

Steuergerät elektronisches Zündschloss Bauteilbeschreibung

N73

GF80.57-P-6001FQ

Steuergerät Mantelrohrmodul Bauteilbeschreibung

N80

GF54.21-P-6051FQ

Inhaltsverzeichnis Funktionsbeschreibung Elektrische Servolenkung (ES)

GF46.35-P-0999FQ

Referenzierte Dokumente
