Scaricare, rabboccare il liquido di raffreddamento

AR20.00-P-1142EH

Scaricare, rabboccare il liquido di raffreddamento

02.12.2019

Motore

651.9 nel tipo 212.098/298

Avvertenze di modifica

12.02.2014

Processo di lavoro modificato e aggiunti attrezzi speciali pompa a vuoto elettrica e adattatore NTKL.

Fasi di lavoro da 14 a 26

AR20.00-P-1142-04A

26.09.2014

Rapporto di miscelazione liquido di raffreddamento

BF20.00-P-1001-04A

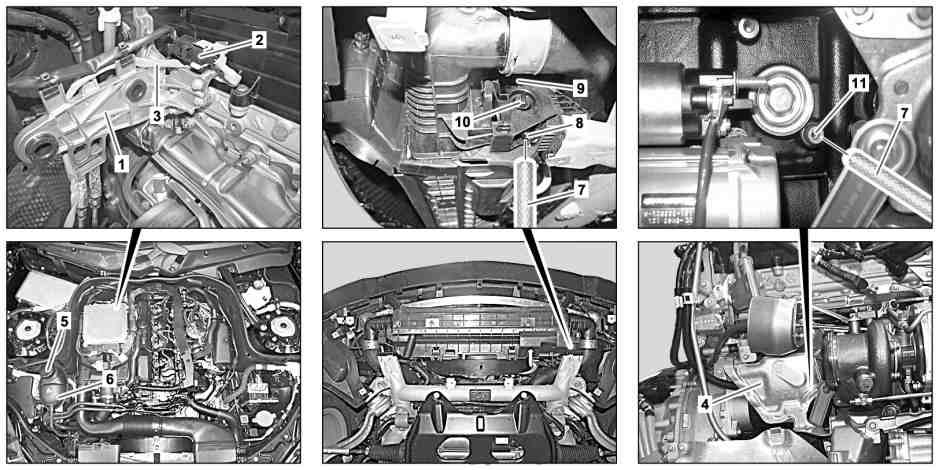

1

Supporto scatola del filtro dell'aria

5

Tappo

9

Radiatore

2

Connettore a spina elettrico

6

Serbatoio di compensazione del liquido di raffreddamento

10

Vite di scarico radiatore

3

Cavo elettrico

7

Tubo flessibile di scarico

11

Vite di scarico basamento

4

Lamiera termoisolante

8

Raccordo sul radiatore

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenze sul livello del liquido di raffreddamento

AH20.00-P-1142-01CW



Smontare

1

Eseguire la procedura di interruzione dell'alimentazione della rete di bordo ad alto voltaggio

AR54.10-P-1150EH

2

Smontare il sensore della differenza di pressione DPF dal supporto scatola del filtro dell'aria (1)

AR07.04-P-0012CD

 Non smontare il sensore della differenza di pressione DPF dalle tubazioni di mandata dell'unità catalizzatore-filtro particolato diesel.

3

Sganciare il connettore a spina elettrico (2) dal supporto

4

Staccare il connettore a spina elettrico (2)

5

Smontare il cavo elettrico (3) dal supporto scatola del filtro dell'aria (1)

6

Svitare il coperchio di chiusura (5) dal serbatoio di compensazione del liquido di raffreddamento (6)

 Svitare lentamente il coperchio di chiusura (5) e ridurre la sovrappressione.

7

Smontare le parti inferiori dell'incapsulamento insonorizzante

AR94.30-P-5300EW

8

Smontare il catalizzatore unitamente al filtro particolato diesel

AR49.10-P-5501CD

9

Smontare la lamiera termoisolante (4)

Scaricare il liquido di raffreddamento dal basamento

10

Proteggere la centralina di comando elettronica di potenza e il cavo elettrico della rete di bordo ad alto voltaggio dalla fuoriuscita del liquido di raffreddamento

11

Inserire il flessibile di scarico (7) sulla vite di scarico basamento (11)

12

Allentare la vite di scarico basamento (11) e scaricare il liquido di raffreddamento

 Raccogliere il liquido di raffreddamento in un recipiente idoneo.

 Prestare attenzione alle prescrizioni vigenti sullo smaltimento del liquido di raffreddamento.

13

Serrare la vite di scarico basamento (11) e staccare il flessibile di scarico (7)

 Vite di scarico liquido di raffreddamento sul monoblocco

*BA20.00-P-1001-02A

Scaricare il liquido di raffreddamento dal radiatore (9)

14

Introdurre il flessibile di scarico (7) sul raccordo del radiatore (8)

15

Allentare la vite di scarico del radiatore (10) dal radiatore (9) e scaricare il liquido di raffreddamento


Svitare la vite di scarico del radiatore (10) solo fino a quando il liquido di raffreddamento defluisce.
Altrimenti si verifica il danneggiamento permanente della vite di scarico del radiatore (10).

 Raccogliere il liquido di raffreddamento in un recipiente idoneo.

 Prestare attenzione alle prescrizioni vigenti sullo smaltimento del liquido di raffreddamento.

16

Inserire l'accensione per circa 5 s, quindi disinserirla nuovamente

 Ripetere la procedura 2 volte dopo un tempo di attesa di circa 30 s in modo da svuotare il circuito liquido di raffreddamento a bassa temperatura.

17

Serrare la vite di scarico del radiatore (10) e scollegare il flessibile di scarico (7)

Riempire

18

Riempire il liquido di raffreddamento e sfiatare il sistema di raffreddamento motore

AR20.00-P-1142-04A



Liquido anticorrosione/antigelo (specifica 325.0)

BB00.40-P-0325-00A



Specifiche per i liquidi di raffreddamento

BB00.40-P-0310-01A

 Riutilizzare il liquido di raffreddamento pulito.

 Rapporto di miscelazione liquido di raffreddamento

*BF20.00-P-1001-04A

 Adattatore circuito NT

*285589012100

 Pompa a vuoto elettrica

*285589022100

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100

19

Inserire l'accensione per circa 5 s, quindi disinserirla nuovamente

 Ripetere la procedura 2 volte dopo un tempo di attesa di circa 30 s in modo da riempire e sfiatare il circuito del liquido di raffreddamento a bassa temperatura.



Montare

20

Controllare la tenuta del sistema di raffreddamento motore

AR20.00-P-1010OMA

21

Montare la protezione termica (4)

22

Montare il catalizzatore con l'unità filtro particolato diesel

AR49.10-P-5501CD

23

Montare le parti inferiori dell'incapsulamento

AR94.30-P-5300EW

24

Collegare il connettore a spina elettrico (2), agganciarlo al supporto e montare il cavo elettrico (3) sul supporto scatola del filtro dell'aria (1)

25

Montare il sensore della differenza di pressione DPF sul supporto scatola del filtro dell'aria (1)

AR07.04-P-0012CD

26

Eseguire la messa in funzione della rete di bordo ad alto voltaggio

AR54.10-P-1150EH



Controllare

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

27

Effettuare una prova di funzionamento del motore e controllare il funzionamento del sistema di raffreddamento motore

 Raffreddamento motore - Generalità

Numero

Denominazione

Motore 651

BA20.00-P-1001-02A

Vite di scarico liquido di raffreddamento sul monoblocco

Nm

12

 Rapporto di miscelazione liquido di raffreddamento

Numero

Denominazione

Motore tutti (4x4, Autovetture, smart)

BF20.00-P-1001-04A

Rapporto di miscelazione liquido di raffreddamento

Antigelo/acqua

fino a -37 °C

%

50/50

a partire da -38 °C

%

55/45

Foglio panoramica e prescrizioni

BB00.40-P-0310-01A

Rimando a foglio prescrizioni

BB00.40-P-0310ZZ
