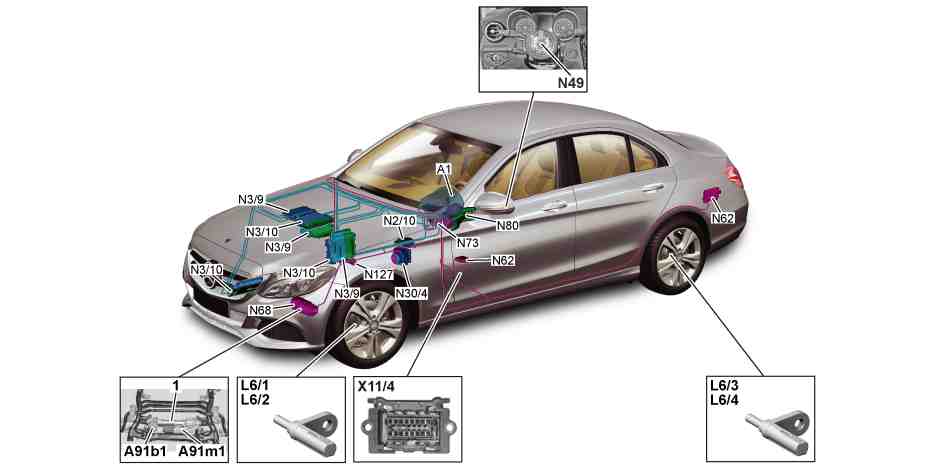

Übersicht Systembauteile Elektrische Servolenkung (ES)

GF46.35-P-9997RF

Übersicht Systembauteile Elektrische Servolenkung (ES)

26.03.2019

Typ

205, 253

Dargestellt Typ 205.0

1

Lenkgetriebe Zahnstangenlenkung

N3/10

Steuergerät ME (Benzinmotor, bei Motor 177.9 rechts unten angeordnet, bei Motor 264.9, 274.9 links außen angeordnet, bei Motor 276.8 mittig angeordnet)

A1

Kombiinstrument

N30/4

Steuergerät Elektronisches Stabilitäts-Programm

A91b1

Drehmomentsensor elektrische Servolenkung

N49

Lenkradwinkelsensor

A91m1

Stellmotor elektrische Servolenkung

N62

Steuergerät Parksystem (mit Code 235 (Park-Pilot mit PARKTRONIC) oder Code P44 (Park-Paket) oder Code P47 (Park-Pilot mit 360°-Kamera) (bei Typ 205 bis Modelljahr 2019, Typ 253 (außer 253.99) bis Modelljahr 2020 unter dem rechten Vordersitz angeordnet, bei Typ 205 ab Modelljahr 2019, Typ 253 ab Modelljahr 2020, Typ 253.99 im Kofferraum an der linken Seitenwand angeordnet))

L6/1

Drehzahlsensor Vorderachse links

N68

Steuergerät elektrische Servolenkung

L6/2

Drehzahlsensor Vorderachse rechts

N73

Steuergerät elektronisches Zündschloss

L6/3

Drehzahlsensor Hinterachse links

N80

Steuergerät Mantelrohrmodul

L6/4

Drehzahlsensor Hinterachse rechts

N127

Steuergerät Antriebsstrang

N2/10

Steuergerät Supplemental Restraint System

X11/4

Diagnosekupplung

N3/9

Steuergerät CDI (Dieselmotor, bei Motor 626.9 links außen angeordnet, bei Motor 654.9 links angeordnet, bei Motor 651.9 rechts angeordnet)

Kombiinstrument Bauteilbeschreibung

A1

GF54.30-P-6000RF

Steuergerät Supplemental Restraint System Bauteilbeschreibung

N2/10

GF91.60-P-4080RF

Steuergerät CDI Bauteilbeschreibung

Typ 205 mit Motor 626
N3/9

GF07.16-P-6000ORB

Typ 205.012/212 mit Motor 651.9
N3/9

GF07.16-P-6000OLC

Typ 205 (außer 205.012/212), 253 mit Motor 651.9
mit Code 494 (USA-Ausführung)
N3/9

GF07.16-P-6000OLD

Typ 205 (außer 205.012/212) mit Motor 651
außer Code 494 (USA-Ausführung)
N3/9

GF07.16-P-6000OLE

Typ 253 mit Motor 642.8
N3/9

GF07.16-P-6000OGY

Typ 205 (außer 205.013/213), 253 (außer 253.311/911) mit Motor 654.9
Typ 253 mit Motor 656.9
N3/9

GF07.16-P-6000ORF

Typ 205.013/213, 253.311/911 mit Motor 654.9
N3/9

GF07.16-P-6000ORH

Steuergerät ME Bauteilbeschreibung

Typ 205 mit Motor 177.9
N3/10

GF07.61-P-6000MNA

Typ 205 (außer 205.047/053/054/147/247/253), 253 (außer 253.354/954) mit Motor 274.9
N3/10

GF07.61-P-6000MRA

Typ 205 mit Motor 276.8
N3/10

GF07.61-P-6000MMV

Typ 205.047/053/054/147/247/253 mit Motor 274.9
Typ 253.354/954 mit Motor 274.9
N3/10

GF07.61-P-6000MRH

Typ 205, 253 mit Motor 264.9
N3/10

GF07.61-P-6000MRS

Steuergerät Elektronisches Stabilitäts-Programm Bauteilbeschreibung

Typ 205 (außer 205.012/013/047/053/054/147/212/213/247/253), 253 (außer 253.311/354/911/954/99)
N30/4

GF42.45-P-5119RF

Typ 205.012/013/047/053/054/147/212/213/247/253, 253.354/954/99
N30/4

GF42.45-P-5119RFH

Steuergerät Einparksystem Bauteilbeschreibung

Typ 205
bis Modell-J. 2019
mit Code 235 (Park-Pilot mit PARKTRONIC)
Typ 253 (außer 253.99)
bis Modell-J. 2020
mit Code 235 (Park-Pilot mit PARKTRONIC)
N62

GF54.65-P-5002RF

Steuergerät Parksystem Bauteilbeschreibung

Typ 205
ab Modell-J. 2019
mit Code P44 (Park-Paket)
Typ 205
ab Modell-J. 2019
mit Code P47 (Park-Pilot mit 360°-Kamera)
Typ 253 (außer 253.99)
ab Modell-J. 2020
mit Code P44 (Park-Paket)
Typ 253 (außer 253.99)
ab Modell-J. 2020
mit Code P47 (Park-Pilot mit 360°-Kamera)
Typ 253.99
mit Code P47 (Park-Pilot mit 360°-Kamera)
N62

GF54.65-P-5004RFM

Steuergerät Elektrische Servolenkung (ES) Bauteilbeschreibung

N68

GF46.35-P-7010RF

Steuergerät elektronisches Zündschloss Bauteilbeschreibung

Typ 205
bis Modell-J. 2019
Typ 253 (außer 253.99)
bis Modell-J. 2020
N73

GF80.57-P-6001RF

Typ 205
ab Modell-J. 2019
Typ 253 (außer 253.99)
ab Modell-J. 2020
Typ 253.99
N73

GF80.57-P-6001RFM

Steuergerät Mantelrohrmodul Bauteilbeschreibung

Typ 205
bis Modell-J. 2019
Typ 253 (außer 253.99)
bis Modell-J. 2020
N80

GF54.21-P-6051RF

Typ 205
ab Modell-J. 2019
Typ 253 (außer 253.99)
ab Modell-J. 2020
Typ 253.99
N80

GF54.21-P-6051RFM

Steuergerät Antriebsstrang Bauteilbeschreibung

Typ 205, 253 mit Motor 177.9
N127

GF54.21-P-2141MNA

Typ 205 (außer 205.047/053/054/147/247/253), 253 (außer 253.354/954) mit Motor 274.9
N127

GF54.21-P-2141MRA

Typ 205.047/053/054/147/247/253, 253.354/954 mit Motor 274.9
N127

GF54.21-P-2141MRH

Typ 205, 253 mit Motor 264.9
N127

GF54.21-P-2141MRS

Typ 205.012/212 mit Motor 651.9
N127

GF54.21-P-2141OLC

Typ 205 (außer 205.012/212), 253 mit Motor 651.9
N127

GF54.21-P-2141OLD

Typ 205 mit Motor 626
N127

GF54.21-P-2141ORB

Typ 205, 253 mit Motor 654.9
Typ 253 mit Motor 656.9
N127

GF54.21-P-2141ORH

Typ 205, 253 mit Motor 276.8
N127

GF54.21-P-2141RF

Inhaltsverzeichnis Funktionsbeschreibung Elektrische Servolenkung (ES)

GF46.35-P-0999RF
