Schema di collegamento apparecchi di controllo con catalizzatore, senza catalizzatore |
1 | Cacciavite | 030 | Tester motore con oscilloscopio | X11 | Presa di diagnosi a 9 poli | ||
2 | Dispositivo di regolazione | 061 | Pinza trigger (sul cilindro 1) | 012 | Tester regolazione lambda | ||
4 | Tappo di sicurezza | 062 | Pinza chilovolt (bobina di accensione) | 031 | Presa doppia | ||
61 | Vite di regolazione | S5/4 | Distributore di alta tensione | 005 | Sonda dei gas di scarico | ||
014 | Imbuto di aspirazione | T1 | Bobina di accensione | 006 | Analizzatore CO | ||
018 | Teletermometro olio |
1 | Cacciavite |
2 | Dispositivo di regolazione |
3 | Punta per cacciavite |
4 | Tappo di sicurezza |
13 | Leva a glifo |
15 | Rullo |
61 | Vite di regolazione |
P30.10-0001-01
P07.32-0200-02
| Controllare | ||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti. | |
Pericolo | Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC) | Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati. | |
Avvertenza tecnica | Avvertenze per evitare danni all'impianto di accensione | ||
1 | Collegare gli apparecchi di controllo | | |
2 | Controllare la tiranteria di regolazione, se la leva di comando della farfalla aderisce sulla battuta del minimo | ||
3 | Controllare la regolazione leva a glifo | Il rullo (15) deve aderire nella leva a glifo (13) senza tensione sulla battuta del minimo | |
Veicoli con codice 471 (Sistema antislittamento (ASR)) | |||
in caso di contestazione (dietro ordine separato) | |||
| |||
regolare la tiranteria di regolazione | |||
4 | Controllare la fasatura | controllare l'impianto di accensione elettronica EZL | |
Angolo di accensione | |||
5 | Controllare il numero di giri al minimo | Motore: | |
Regime del minimo | |||
in caso di contestazione (dietro ordine separato) | |||
| |||
controllare la regolazione elettronica del minimo | |||
6.1 | Controllare la regolazione lambda | con catalizzatore (CODICE 620a) | |
Motore: | |||
Motore 103.985 | |||
In caso di contestazione (dietro ordine separato) | |||
| |||
controllare i componenti elettrici | |||
6.2 | Controllare il valore gas di scarico al minimo | RÜF | |
Motore: | |||
Motore 103.985 tranne codice 491 (Versione per gli USA)Valore gas di scarico a regime minimo RÜF | |||
6.3 | Regolare il valore gas di scarico al minimo o il tasso di pulsazione | tranne RÜF tranne del KAT (CODICE 620a) | |

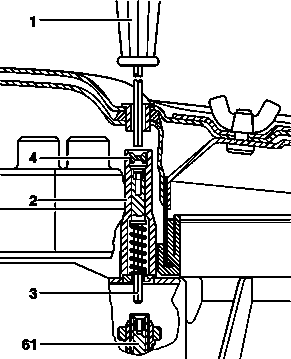

Estrarre il tappo di sicurezza (4) con l'estrattore 102 589 03 33 00. Premere in basso il cacciavite (1) 000 589 14 11 00 finché il dispositivo di registrazione (2) scatta in posizione nella vite di regolazione (61). Ruotare la vite di regolazione nella direzione necessaria, | |||
Motore 103.985 | |||
7 | Controllare il funzionamento motore | Freno di stazionamento: |
