Zylinderdichtheit prüfen

AR01.00-P-1300SR

Zylinderdichtheit prüfen

02.05.2019

Motor

281 im Typ 453

Änderungshinweise

25.04.2019

Abdeckung über dem Keilrippenriemen aus-, einbauen, hinzugefügt.

Arbeitsschritt 9

Dargestellt mit Code I01 (Klimatisierungsautomatik)

7

Abdeckung

8

Schrauben

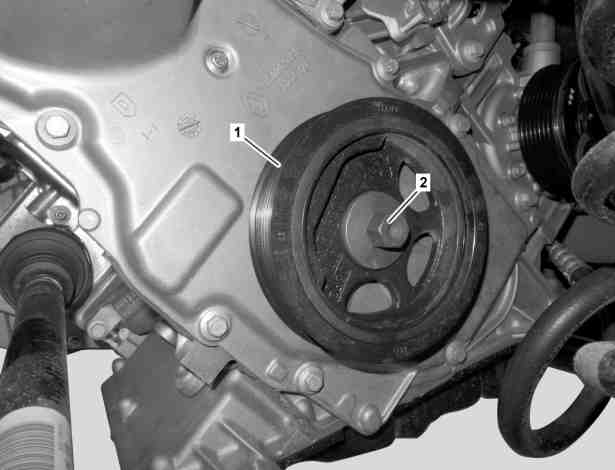

1

Riemenscheibe Kurbelwelle

2

Zentralschraube

3

Adapter

5

Druckverlust-Tester

6

Verschlussdeckel Einfüllstutzen

4

Totpunktsucher

 Gefahr

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnensäulen ausrichten und die vier Aufnahmeteller an den vom Fahrzeughersteller vorgeschriebenen Hebebühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

 Warnung

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A



Prüfen

1

Motor auf Betriebstemperatur bringen und abstellen.

 Zylinderdichtheit nur bei betriebswarmem Motor prüfen.

2

Wartungsklappe ausbauen.

 Warnung

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

3

Den Verschlussdeckel am Ausgleichsbehälter der Kühlanlage eine halbe Umdrehung entgegen dem Uhrzeigersinn drehen, Überdruck ablassen, anschließend den Verschlussdeckel abschrauben.

4

Zündkerzen ausbauen.

AR15.12-P-1010SR

5

Den Verschlussdeckel Einfüllstutzen (6) abschrauben.

6

Den Adapter (3) in die Zündkerzenbohrung des zu prüfenden Zylinders hineinschrauben.

 Adapter

*451589009100

7

Den Totpunktsucher (4) an den Adapter (3) anschließen.

 Druckverlust-Tester

*450589172100

8

Fahrzeug mit der Hebebühne anheben.

9

Schrauben (8) herausdrehen und Abdeckung (7) abnehmen.

10

Motor an der Zentralschraube (2) der Riemenscheibe Kurbelwelle (1) in Motordrehrichtung durchdrehen und den Kolben des zu prüfenden Zylinders mithilfe des Totpunktsuchers (4) auf oberen Totpunkt stellen.

 Motor so weit durchdrehen, bis die Kugel im Schauglas des Totpunktsuchers (4) schlagartig abfällt.

11

Fahrzeug mit der Hebebühne absenken.

12

Feststellbremse anziehen.

13.1

Gang einlegen.

Motor 281 im Typ 453 mit Getriebe 700.12

13.2

Das Getriebe in Parkstellung bringen.

Motor 281 im Typ 453 mit Getriebe 700.41

14

Den Totpunktsucher (4) am Adapter (3) abschließen.

15

Druckluftschlauch am Druckverlust-Tester (5) anschließen.

 Geeichten  Druckverlust-Tester (5) verwenden.

 Druckverlust-Tester

*450589172100

16

Druckverlust-Tester (5) am Adapter (3) anschließen.

17

Zu prüfenden Zylinder mit Druckluft beaufschlagen und Druckverlust am Druckverlust-Tester (5) ablesen.

Druckverlust Zylinder feststellen

AH01.00-N-1300-02A

Zylinderdichtheit zulässige Verluste Gesamtanzeige

*BE01.00-P-1001-02Z

Zylinderdichtheit zulässige Verluste an Ventilen und Zylinderkopfdichtung

*BE01.00-P-1002-02Z

Zylinderdichtheit zulässige Verluste an Kolben und Kolbenringen

*BE01.00-P-1003-02Z

Wenn ein erhöhter Druckverlust feststellbar ist,



Ursache ermitteln.

18

Das Getriebe in Neutralstellung bringen.

19

Feststellbremse lösen.

20

Prüfung der übrigen Zylinder in gleicher Weise durchführen.

Wenn erforderlich.

21

Druckverlust-Tester (5) vom Adapter (3) abschließen.

22

Den Adapter (3) aus der Zündkerzenbohrung des zuletzt geprüften Zylinders herausschrauben.

23

Fahrzeug mit der Hebebühne anheben.

24

Abdeckung (7) mit Schrauben (8) einbauen.

25

Fahrzeug mit der Hebebühne absenken.

26

Den Verschlussdeckel Einfüllstutzen (6) anbauen.

27

Zündkerzen einbauen.

AR15.12-P-1010SR

28

Den Verschlussdeckel am Ausgleichsbehälter der Kühlanlage anbauen.

29

Wartungsklappe einbauen.

Zylinderdichtheit

Nummer

Benennung

Motor alle (GW, PKW, smart)

BE01.00-P-1001-02Z

Zylinderdichtheit zulässige Verluste Gesamtanzeige

%

 25

Zylinderdichtheit

Nummer

Benennung

Motor alle (GW, PKW, smart)

BE01.00-P-1002-02Z

Zylinderdichtheit zulässige Verluste an Ventilen und Zylinderkopfdichtung

%

 10

Zylinderdichtheit

Nummer

Benennung

Motor alle (GW, PKW, smart)

BE01.00-P-1003-02Z

Zylinderdichtheit zulässige Verluste an Kolben und Kolbenringen

%

 20
