Zestawienie przeglądowe elementów systemowych elektrycznego wspomagania przekładni kierowniczej (ES)

GF46.35-P-9997FG

Zestawienie przeglądowe elementów systemowych elektrycznego wspomagania przekładni kierowniczej (ES)

04.04.2018

Typ

213

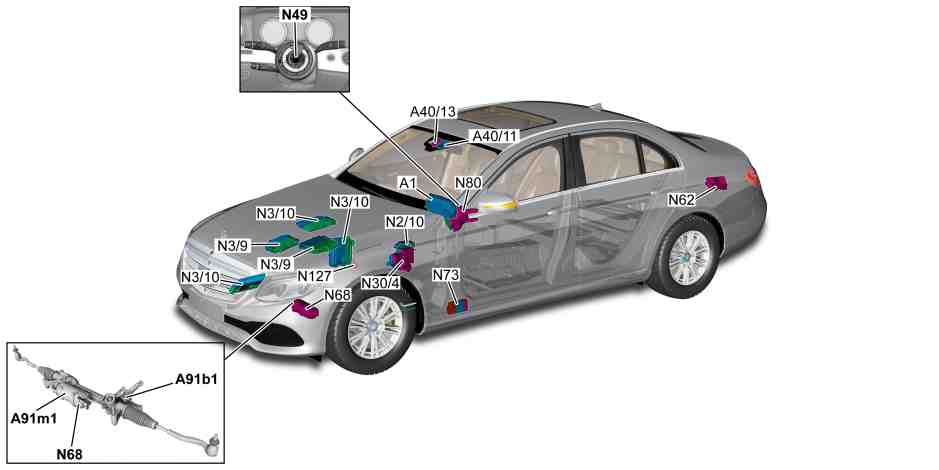

Przedstawiono na przykładzie typu 213.0

A1

Zestaw wskaźników

N2/10

Moduł sterujący systemu zabezpieczającego przed skutkami wypadków

N62

Moduł sterujący systemu wspomagania parkowania (z kodem 235 (pilot parkowania z PARKTRONIC))

A40/11

Kamera wielofunkcyjna mono (z kodem 22P (pakiet bezpieczeństwa na pasie ruchu))

N3/9

Moduł sterujący CDI (silnik wysokoprężny, w przypadku silnika 654 zamontowany z lewej strony, w przypadku silnika 656 zamontowany z prawej strony, w przypadku silnika 642 zamontowany na środku)

N68

Moduł sterujący elektrycznego wspomagania układu kierowniczego

A40/13

Kamera wielofunkcyjna stereo (z kodem 23P (pakiet systemów asystujących kierowcy) lub kodem P20 (pakiet systemów asystujących kierowcy Plus))

N3/10

Moduł sterujący ME (silnik benzynowy, w przypadku silnika 177 zamontowanego z przodu pośrodku, w przypadku silnika 264, 274 zamontowanego z lewej strony, w przypadku silnika 276 zamontowanego pośrodku, w przypadku silnika 256 zamontowanego u góry z prawej strony)

N73

Moduł sterujący elektronicznej stacyjki

A91b1

Czujnik momentu obrotowego elektrycznego wspomagania układu kierowniczego

N30/4

Moduł sterujący elektronicznego programu stabilizacji jazdy

N80

Moduł sterujący modułu osłony kolumny kierownicy

A91m1

Siłownik elektrycznego wspomagania układu kierowniczego

N49

Czujnik kąta skrętu kierownicy

N127

Moduł sterujący zespołu napędowego

Zestaw wskaźników, opis

A1

GF54.30-P-6000FG

Kamera wielofunkcyjna, opis

Typ 213
z kodem 22P (Pakiet pasa ruchu)
Typ 213
z kodem 23P (Pakiet systemów asystujących kierowcy)
Typ 213
z kodem P20 (Pakiet systemów asystujących kierowcy Plus)
A40/11, A40/13

GF54.21-P-3300FG

Moduł sterujący układu zabezpieczającego przed skutkami wypadków, opis

N2/10

GF91.60-P-4080FG

Moduł sterujący CDI, opis

Typ 213 z silnikiem 642.8
N3/9

GF07.16-P-6000OGW

Typ 213 (oprócz 213.016/216) z silnikiem 654.9
N3/9

GF07.16-P-6000ORC

Typ 213.016/216 z silnikiem 654.9
N3/9

GF07.16-P-6000ORE

Typ 213 z silnikiem 656.9
N3/9

GF07.16-P-6000OIA

Moduł sterujący ME, opis

Typ 213 z silnikiem 177.9
N3/10

GF07.61-P-6000MNA

Typ 213 z silnikiem 256.9
N3/10

GF07.61-P-6000MRT

Typ 213 z silnikiem 264.9
N3/10

GF07.61-P-6000MRG

Typ 213 (oprócz 213.050/053) z silnikiem 274.9
N3/10

GF07.61-P-6000MRD

Typ 213.050/053 z silnikiem 274.9
N3/10

GF07.61-P-6000MRP

Typ 213 z silnikiem 276.8
N3/10

GF07.61-P-6000MND

Moduł sterujący elektronicznego programu stabilizacji jazdy, opis

Typ 213 (oprócz 213.016/050/053/216)
N30/4

GF42.45-P-5119FG

Typ 213.016/050/053/216
N30/4

GF42.45-P-5119FGH

Moduł sterujący systemu parkowania, opis

Typ 213
z kodem 235 (Pilot parkowania z PARKTRONIC)
N62

GF54.65-P-5004FG

Moduł sterujący elektrycznego wspomagania układu kierowniczego (ES), opis

N68

GF46.35-P-7010FG

Moduł sterujący elektronicznej stacyjki, opis

N73

GF80.57-P-6001FG

Moduł sterujący modułu osłony kolumny kierownicy

Typ 213
do MJ 2019
N80

GF54.21-P-6051FG

Typ 213
od MJ 2019
N80

GF54.21-P-6051FGA

Moduł sterujący układu napędowego, opis

Typ 213 z silnikiem 177.9
N127

GF54.21-P-2141MNA

Typ 213 z silnikiem 256.9
N127

GF54.21-P-2141LF

Typ 213 z silnikiem 264.9, 274.9, 276.8
N127

GF54.21-P-2141MRP

Typ 213 (oprócz 213.016/216) z silnikiem 654.9
Typ 213 z silnikiem 642.8
N127

GF54.21-P-2141ORC

Typ 213.016/216 z silnikiem 654.9
N127

GF54.21-P-2141ORE

Typ 213 z silnikiem 656.9
N127

GF54.21-P-2141OGS

Elektryczne wspomaganie układu kierowniczego (ES), opis działania, spis treści

GF46.35-P-0999FG
