Spuszczanie, napełnianie układu płynem chłodzącym

AR20.00-P-1142RTB

Spuszczanie, napełnianie układu płynem chłodzącym

16.8.10

26.1.06

Układ chłodzenia

*BF20.00-P-1001-02W

Spuszczanie

 Uwaga!

Niebezpieczeństwo obrażeń skóry i oczu przez poparzenie wytryskującym, gorącym płynem chłodzącym. Niebezpieczeństwo zatrucia na skutek połknięcia płynu chłodzącego.

Układ chłodzenia otwieraj tylko przy temperaturze płynu chłodzącego poniżej 90 °C. Korek odkręcaj powoli, aby zredukować nadciśnienie. Nie wlewaj płynu chłodzącego do pojemników na napoje.

Noś rękawice i odzież ochronną oraz okulary ochronne.

AS20.00-Z-0001-01A



Wskazówki dotyczące płynu chłodzącego

Wszystkie silniki

AH20.00-N-2080-01A

 Uwaga!

Niebezpieczeństwo obrażeń przez zakleszczenie lub zmiażdżenie palców podczas demontażu, montażu i prac regulacyjnych przy pokrywach, drzwiach i oknie dachowym.

Podczas poruszania elementami pozostawaj przez cały czas poza zasięgiem ich ruchu.

AS00.00-Z-0011-01A

1

Otwórz pokrywę komory silnika.

AR88.40-P-1000RT

 Uwaga!

Niebezpieczeństwo utraty życia wskutek obsunięcia się lub przechylenia się pojazdu z podnośnika.

Ustaw pojazd między kolumnami podnośnika i umieść cztery podkładki ustalające w punktach mocowania podnośnika przewidzianych przez producenta pojazdu.

AS00.00-Z-0010-01A

2

Podnieś pojazd na podnośniku.

AR00.60-P-1000RT

3

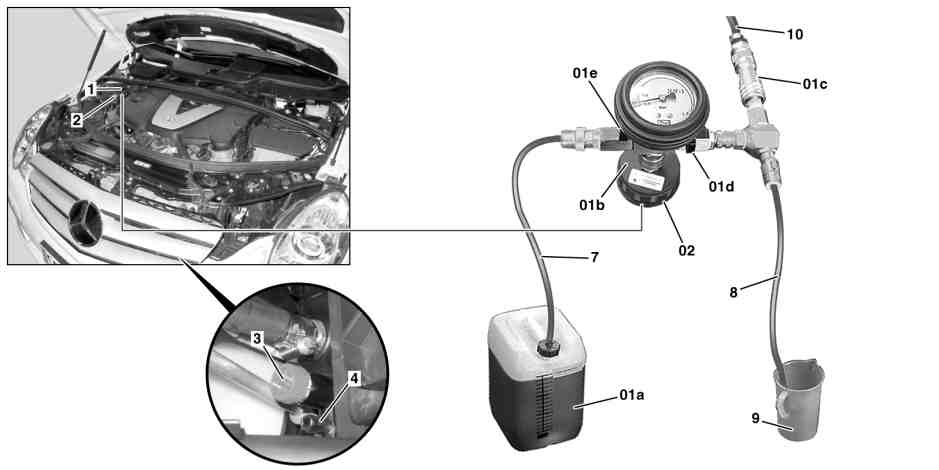

Otwórz korek płynu chłodzącego (1) na zbiorniku wyrównawczym płynu chłodzącego (2)

 Odkręć korek układu chłodzenia (1) o pół obrotu w kierunku przeciwnym do ruchu wskazówek zegara, odczekaj aż nadciśnienie się zredukuje i wykręć korek (1) do końca.

4

Wymontuj dolne części osłony przeciwhałasowej.

AR94.30-P-5300RT

5

Nasuń przewód spustowy na króciec przy chłodnicy (4).

 Króciec (4) znajduje się z lewej strony u dołu chłodnicy.

6

Otwórz korek spustowy chłodnicy (3) i spuść płyn chłodzący.

 Płyn chłodzący zbieraj do pojemnika (01a). Przestrzegaj przepisów dotyczących utylizacji płynu chłodzącego.

 Podciśnieniowy przyrząd do napełniania chłodnicy

*285589002100

7

Dokręć korek przy chłodnicy (3).

 W tym celu odłącz elastyczny przewód spustowy od króćca (4).

Napełnianie

8

Przykręć korek wlewu z przyłączem (02) do zbiornika wyrównawczego płynu chłodzącego (2).

 Korek wlewu z przyłączem

*210589009100

9

Podłącz manometr (01b) do korka wlewu z przyłączem (02).

 Podciśnieniowy przyrząd do napełniania chłodnicy

*285589002100

10

Podłącz zwężkę Venturiego (01c) do manometru (01b)

 Podciśnieniowy przyrząd do napełniania chłodnicy

*285589002100

11

Zamknij zawór odprowadzający (01d) i doprowadzający (01e).

12

Podłącz przewód doprowadzający (7) do pojemnika z płynem chłodzącym (01a).

 Aby wykluczyć możliwość zassania powietrza zwróć uwagę, aby w pojemniku (01a) znajdowały się co najmniej 2 litry płynu chłodzącego więcej, niż wynosi maksymalna pojemność układu chłodzenia.



Przepisy dotyczące płynów chłodzących

Arkusz 310.1

BB00.40-P-0310-01A



Środki zapobiegające korozji i zamarzaniu (specyfikacja 325.0)

Arkusz 325.0

BB00.40-P-0325-00A

 Układ chłodzenia

*BF20.00-P-1001-02W

13

Wprowadź końcówkę przewodu odprowadzającego powietrze (8) w pusty pojemnik (9).

14

Podłącz przewód sprężonego powietrza (10) do zwężki Venturiego (01c) i wytwórz ciśnienie.

15

Otwórz zawór odprowadzający (01d).

 W układzie chłodzenia wytwarzane jest podciśnienie.

16

Pozostaw zawór doprowadzający (01e) otwarty, aż przewód doprowadzający (7) zostanie napełniony płynem chłodzącym.

17

Zamknij zawór odprowadzający (01d) gdy wskaźnik na skali manometru (01b) znajdzie się w zielonym obszarze.

18

Odłącz przewód sprężonego powietrza (10) od zwężki Venturiego (01c) i obserwuj, czy wartość podciśnienia utrzyma się na niezmiennym poziomie przez 30 sek.

 Jeśli wartość zmieni się, sprawdź szczelność elastycznych przewodów i złączy, w razie potrzeby dokręć je lub wymień i ponownie wytwórz podciśnienie.

19

Otwórz zawór doprowadzający (01e).

 Układ chłodzenia zostanie napełniony.

20

Gdy płyn chłodzący przestanie być zasysany otwórz zawór odprowadzający (01d).

21

Odłącz manometr (01b) ze wszystkimi złączami i zdejmij korek wlewu z przyłączem (02).

22

Skoryguj poziom płynu chłodzącego do znaku w zbiorniku wyrównawczym płynu chłodzącego (2).



Wskazówki dotyczące poziomu płynu chłodzącego

AH20.00-P-1142-01GZB



Sprawdzanie

23

Zakręć korek układu chłodzenia (1) na zbiorniku wyrównawczym płynu chłodzącego (2).

24

Sprawdź szczelność układu chłodzenia.

AR20.00-P-1010RTB

25

Zamontuj dolne części osłony przeciwhałasowej.

AR94.30-P-5300RT

26

Opuść pojazd.

27

Zamknij pokrywę komory silnika.

AR88.40-P-1000RT

Numer

Nazwa

Silnik
642
w typie
164, 251

BF20.00-P-1001-02W

Układ chłodzenia

Ilość wymieniana w warsztacie

litry

6,5

Środek zabezpieczający przed zamarzaniem / woda

do –37 °C

50/50

do –45 °C

55/45

Przepisy dotyczące eksploatacji

Arkusz

BB00.40-P-0310-01A

Arkusz

BB00.40-P-0325-00A
