Panoramica dei componenti del sistema protezione antifurto e bloccaggio · gf8000p9999rf · Mercedes-Benz WIS

GF80.00-P-9999RF

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

12.04.2019

Tipo

205, 253

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.20-3981-79

Chiusura centralizzata (ZV), illustrazione riferita al tipo 205.0

A1	Strumento combinato	H2/1	Trombe, lato destro
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	H4/61	Altoparlante strumento combinato
A2/32	Antenna lunotto	K40/8kL	Relè trombe
A8/1	Chiave trasmittente	M14/10	Attuatore chiusura centralizzata tappo del serbatoio del carburante
A26/17	Head-unit	N2/10	Centralina di comando sistema di ritenuta supplementare
A40/8	Display Audio/COMAND	N10/6	Centralina di comando SAM lato anteriore
A40/9	Unità di comando Audio/COMAND	N10/8	Centralina di comando SAM, lato posteriore
A85	Serratura porta anteriore, lato sinistro	N69/1	Centralina di comando porta anteriore, lato sinistro
A85m1	Motorino di bloccaggio centrale porta anteriore, lato sinistro	N69/2	Centralina di comando porta anteriore, lato destro
A85m4	Servomotore bloccaggio supplementare porta anteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))	N69/3	Centralina di comando porta posteriore sinistra (tipo 205.0/1/2, 253)
A85s1	Interruttore nottolino girevole porta anteriore, lato sinistro	N69/4	Centralina di comando porta posteriore destra (tipo 205.0/1/2, 253)
A85/1	Serratura porta anteriore, lato destro	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/1m1	Motorino di bloccaggio centrale porta anteriore, lato destro	N73	Centralina di comando blocchetto di accensione elettronico
A85/1m4	Servomotore serratura supplementare della porta anteriore destra (con codice 885 (Protezione antifurto aumentata))	N112/1	Modulo di comunicazione servizi telematici (con codice 05U (Remote Online))
A85/1s1	Interruttore nottolino girevole porta anteriore, lato destro	N112/9	Centralina di comando HERMES (con codice 360 (HERMES UMTS) e codice 11U (Remote Online) o con codice 362 (HERMES LTE))
A85/3	Serratura porta posteriore sinistra (tipo 205.0/1/2, 253)	N123/4	Centralina di comando sistema di chiamata d'emergenza (con codice 348 (Sistema chiamata di emergenza/assistenza))
A85/3m1	Motorino della chiusura centralizzata porta posteriore sinistra (tipo 205.0/1/2, 253)	S15/1	Tasto sbloccaggio cofano bagagli (tipo 205.0/1/3/4 tranne codice 881 (Chiusura telecomandata del cofano bagagli))
A85/3m4	Servomotore serratura supplementare porta posteriore sinistra (tipo 205.0/1/2, 253 con CODICE 885 (Protezione antifurto aumentata))	S62/20	Interruttore sbloccaggio di sicurezza dello sportello del serbatoio (veicoli ibridi)
A85/3s1	Interruttore nottolino girevole porta posteriore sinistra (tipo 205.0/1/2, 253)	S85/5	Interruttore azionamento interno chiusura centralizzata porta anteriore, lato sinistro
A85/4	Serratura porta posteriore destra (tipo 205.0/1/2, 253)	S85/5s1	Interruttore sbloccaggio chiusura centralizzata
A85/4m1	Motorino della chiusura centralizzata porta posteriore destra (tipo 205.0/1/2, 253)	S85/5s2	Interruttore bloccaggio chiusura centralizzata
A85/4m4	Servomotore serratura supplementare della porta posteriore destra (tipo 205.0/1/2, 253 con CODICE 885 (Protezione antifurto aumentata))	S85/6	Interruttore azionamento interno chiusura centralizzata porta anteriore destra (tranne in Economic Commission for Europe (ECE))
A85/4s1	Interruttore nottolino girevole porta posteriore, lato destro	S85/6s1	Interruttore apertura chiusura centralizzata (tranne in ECE)
A85/5	Serratura cofano bagagli/portellone posteriore	S85/6s2	Interruttore bloccaggio chiusura centralizzata (tranne in ECE)
A85/5m1	Motorino serratura cofano bagagli/portellone posteriore	S88/6	Interruttore bloccaggio separato del cofano bagagliaio (tipo 205.0/1/3/4 con codice 887 (Bloccaggio separato del cofano bagagliaio))
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	S88/8	Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore
H2	Trombe, lato sinistro	S88/10	Interruttore apertura di emergenza cofano bagagli (tipo 205.0/1/3/4 con codice 494 (Versione per gli USA))

 Tipo 205.4
Inoltre è montato il servomotore chiusura centralizzata vano portaoggetti (M14/19).

P80.20-4118-79

Chiave digitale della vettura sul telefono cellulare (con codice 896 (Accesso a veicolo e abilitazione all'avviamento tramite il telefono cellulare)), illustrazione riferita al tipo 205.0

A17/5	Maniglia della porta KEYLESS-GO porta del conducente	N123/8	Centralina di comando supporto del telefono cellulare
A26/17	Head-unit	S2/3	Tasto avviamento/arresto KEYLESS-GO
N69/5	Centralina di comando KEYLESS-GO	A	Telefono cellulare
N73	Centralina di comando blocchetto di accensione elettronico

P80.20-3804-79

Sistema di comando del cofano bagagli (tipo 205.0/1/3 con codice 881 (Chiusura a distanza del portellone posteriore)), illustrazione riferita al tipo 205.0

A1	Strumento combinato	M14/31	Elemento di chiusura cofano bagagli
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	M51/3	Unità di azionamento sistema di comando del cofano bagagli/del portellone posteriore
A2/32	Antenna lunotto	M51/3b2	Sensore di posizione sistema di comando del cofano bagagli/del portellone posteriore
A8/1	Chiave trasmittente	M51/3m1	Motorino elettrico sistema di comando del cofano bagagli/del portellone posteriore
A26/17	Head-unit	N10/8	Centralina di comando SAM, lato posteriore
A40/8	Display Audio/COMAND	N38	Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))
A40/9	Unità di comando Audio/COMAND	N69/1	Centralina di comando porta anteriore, lato sinistro
A85/5	Serratura cofano bagagli/portellone posteriore	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/5m1	Motorino serratura cofano bagagli/portellone posteriore	N73	Centralina di comando blocchetto di accensione elettronico
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	N121	Centralina di comando sistema di comando del cofano bagagli
A85/5s2	Interruttore primo scatto serratura cofano bagagli/portellone posteriore	S15/3	Tasto sistema di comando del cofano bagagli/del portellone posteriore conducente
A87/1	Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))	S62/26	Tasto sistema di comando del cofano bagagli/del portellone posteriore
A87/2	Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))	S88/8	Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore
H4/60	Cicalino di avvertimento sistema di comando cofano bagagli/portellone posteriore (con CODICE 871 (HANDS-FREE ACCESS))	S88/10	Interruttore apertura di emergenza cofano bagagli (con CODICE 494 (Versione per gli USA))

P80.20-3805-79

Sistema di comando portellone posteriore - Funzionamento (tipo 205.2, 253 con codice 890 (Portellone posteriore EASY-PACK)), illustrazione riferita al tipo 205.2

A1	Strumento combinato	M51/3	Unità di azionamento sistema di comando del cofano bagagli/del portellone posteriore
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	M51/3b1	Sensore di Hall sistema di comando del cofano bagagli/del portellone posteriore
A2/32	Antenna lunotto	M51/3m1	Motorino elettrico sistema di comando del cofano bagagli/del portellone posteriore
A8/1	Chiave trasmittente	N10/8	Centralina di comando SAM, lato posteriore
A85/5	Serratura cofano bagagli/portellone posteriore	N38	Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))
A85/5m1	Motorino serratura cofano bagagli/portellone posteriore	N69/1	Centralina di comando porta anteriore, lato sinistro
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/5s2	Interruttore primo scatto serratura cofano bagagli/portellone posteriore	N73	Centralina di comando blocchetto di accensione elettronico
A87/1	Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))	N121/1	Centralina di comando portellone posteriore
A87/2	Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))	S15/3	Tasto sistema di comando del cofano bagagli/del portellone posteriore conducente
H4/60	Cicalino di avvertimento sistema di comando del cofano bagagli/del portellone posteriore	S62/26	Tasto sistema di comando del cofano bagagli/del portellone posteriore
M14/4	Elemento di chiusura portellone posteriore	S88/8	Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore

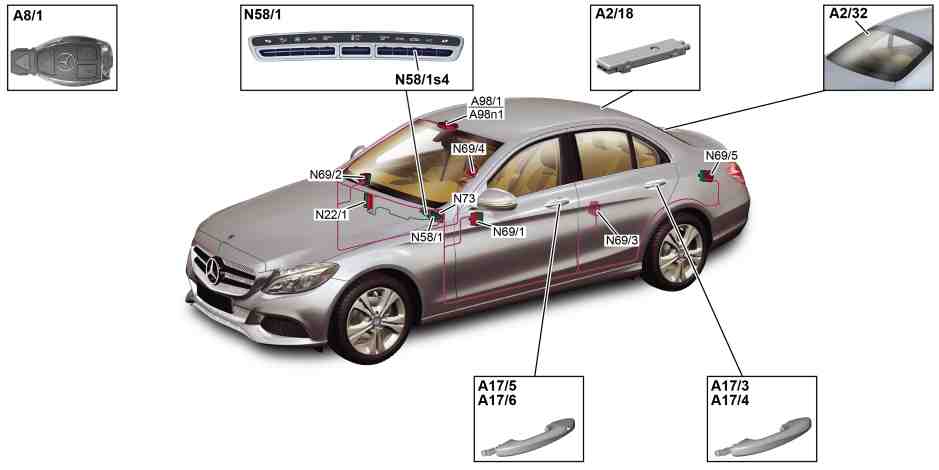

P80.45-2179-79

Azionamento comfort (KFB) (con CODICE 889 (KEYLESS-GO) o tranne CODICE 889 (KEYLESS-GO) e tranne CODICE 494 (Versione per gli USA)), illustrazione riferita al tipo 205.0

A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	N22/1	Centralina di comando climatizzatore
A2/32	Antenna lunotto	N58/1	Unità di comando climatizzazione
A8/1	Chiave trasmittente	N58/1s4	Tasto modalità di ricircolo
A17/3	Maniglia della porta KEYLESS-GO lato posteriore sinistro (tipo 205.0/1/2, 253 con CODICE 889 (KEYLESS-GO))	N69/1	Centralina di comando porta anteriore, lato sinistro
A17/4	Maniglia della porta KEYLESS-GO lato posteriore destro (tipo 205.0/1/2, 253 con CODICE 889 (KEYLESS-GO))	N69/2	Centralina di comando porta anteriore, lato destro
A17/5	Maniglia della porta KEYLESS-GO porta conducente (con codice 889 (KEYLESS-GO))	N69/3	Centralina di comando porta posteriore sinistra (tipo 205.0/1/2, 253)
A17/6	Maniglia della porta KEYLESS-GO porta passeggero anteriore (con codice 889 (KEYLESS-GO))	N69/4	Centralina di comando porta posteriore destra (tipo 205.0/1/2, 253)
A98n1	Centralina di comando tetto scorrevole panoramico (con CODICE 413 (Tetto scorrevole panoramico))	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A98/1	Modulo di comando tetto scorrevole (con CODICE 414 (Tetto scorrevole))	N73	Centralina di comando blocchetto di accensione elettronico

 Tipo 205.4
Inoltre è montata la centralina di comando vano posteriore (N22/6).

P80.61-3133-79

Funzione di avviamento KEYLESS-GO (tranne codice 889 (KEYLESS-GO)), tipo 205 a partire da 01.06.2018 o tipo 253 (tranne tipo 253.99) a partire da 01.06.2019 o tipo 253.99, illustrazione riferita al tipo 205.0

A1	Strumento combinato	N3/9	Centralina di comando CDI (con motore diesel)
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	N3/10	Centralina di comando ME (con motore a benzina)
A2/32	Antenna lunotto (tipo 205 tranne tipo 205.4)	N30/4	Centralina di comando programma elettronico di stabilita
A2/35	Antenna per Keyless-Go bagagliaio	N69/5	Centralina di comando KEYLESS-GO
A2/60	Antenna per Keyless-Go, consolle centrale	N73	Centralina di comando blocchetto di accensione elettronico
A2/118	Antenna parabrezza (tipo 205.4)	N127	Centralina di comando organi della trasmissione
A8/1	Chiave trasmittente	S2/3	Tasto avviamento/arresto KEYLESS-GO
B37/1	Sensore di angolazione del pedale (veicoli ibridi)	S9/1	Interruttore luce di arresto (tranne veicoli ibridi)
B53/1	Sensore del pedale della frizione (cambio 716)	Y3/8n4	Centralina di comando gestione del cambio ad integrazione completa (cambio 725)

 Tipo 205.4
L’amplificatore per antenna FM 1, AM, ZV e KEYLESS-GO è posizionato in corrispondenza del parabrezza sul montante A in posizione centrale lato sinistro.

P80.61-2650-79

Funzione di avviamento KEYLESS-GO (con codice 893 (Funzione di avviamento KEYLESS-GO)), tipo 205 fino a 31.05.2018 o tipo 253 (tranne tipo 253.99) fino a 31.05.2019, illustrazione riferita al tipo 205.0

A1	Strumento combinato	N3/10	Centralina di comando ME (motore a benzina, con motore 177 disposta a destra, con motore 274.9 disposta a sinistra, con motore 276.8 disposta al centro)
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	N30/4	Centralina di comando programma elettronico di stabilita
A2/32	Antenna lunotto	N69/5	Centralina di comando KEYLESS-GO
A2/35	Antenna per Keyless-Go bagagliaio	N73	Centralina di comando blocchetto di accensione elettronico
A2/60	Antenna per Keyless-Go, consolle centrale	N127	Centralina di comando organi della trasmissione
A8/1	Chiave trasmittente	S2/3	Tasto avviamento/arresto KEYLESS-GO
B37/1	Sensore di angolazione del pedale (veicoli ibridi)	S9/1	Interruttore luce di arresto (tranne veicoli ibridi)
N3/9	Centralina di comando CDI (motore diesel, con motore 626 disposta a sinistra, con motore 651.9 disposta a destra)	Y3/8n4	Centralina di comando gestione del cambio integrata (cambio 722, 724, 725)

P80.61-3134-79

KEYLESS-GO (con codice 889 (KEYLESS-GO)), tipo 205 a partire da 01.06.2018 o tipo 253 (tranne tipo 253.99) a partire da 01.06.2019 o tipo 253.99, illustrazione riferita al tipo 205.0

A1	Strumento combinato	B53/1	Sensore del pedale della frizione (cambio 716)
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	H2	Trombe, lato sinistro
A2/32	Antenna lunotto (tipo 205, tranne tipo 205.4)	H2/1	Trombe, lato destro
A2/35	Antenna per Keyless-Go bagagliaio	M14/10	Attuatore chiusura centralizzata tappo del serbatoio del carburante
A2/38	Antenna KEYLESS-GO porta, lato sinistro	N3/9	Centralina di comando CDI (motore diesel)
A2/40	Antenna KEYLESS-GO porta, lato destro	N3/10	Centralina di comando ME (motore a benzina)
A2/60	Antenna per Keyless-Go, consolle centrale	N10/6	Centralina di comando SAM lato anteriore
A2/118	Antenna parabrezza (tipo 205.4)	N10/8	Centralina di comando SAM, lato posteriore
A8/1	Chiave trasmittente	N30/4	Centralina di comando programma elettronico di stabilita
A17/5	Maniglia della porta KEYLESS-GO porta del conducente	N38	Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))
A17/6	Maniglia della porta KEYLESS-GO porta del passeggero anteriore	N69/1	Centralina di comando porta anteriore, lato sinistro
A26/17	Head-unit	N69/2	Centralina di comando porta anteriore, lato destro
A40/8	Display Audio/COMAND	N69/5	Centralina di comando KEYLESS-GO
A40/9	Unità di comando Audio/COMAND (tranne codice 446 (Touchpad only))	N72/1	Centralina di comando pannello di comando superiore
A85	Serratura porta anteriore, lato sinistro	N72/1s58	Tasto veicolo
A85m1	Motorino di bloccaggio centrale porta anteriore, lato sinistro	N73	Centralina di comando blocchetto di accensione elettronico
A85m4	Servomotore bloccaggio supplementare porta anteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))	N80	Centralina di comando modulo fodero del piantone
A85/1	Serratura porta anteriore, lato destro	N121	Centralina di comando sistema di comando del cofano bagagli (con CODICE 881 (Chiusura telecomandata del cofano bagagli))
A85/1m1	Motorino di bloccaggio centrale porta anteriore, lato destro	N127	Centralina di comando organi della trasmissione
A85/1m4	Servomotore serratura supplementare della porta anteriore destra (con codice 885 (Protezione antifurto aumentata))	N135	Elettronica del volante
A85/5	Serratura cofano bagagli/portellone posteriore	S2/3	Tasto avviamento/arresto KEYLESS-GO
A85/5m1	Motorino serratura cofano bagagli/portellone posteriore	S9/1	Interruttore luce di arresto (tranne veicoli ibridi)
A87/1	Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))	S62/26	Tasto sistema di comando cofano bagagli/portellone posteriore (con codice 881 (Chiusura telecomandata del cofano bagagli))
A87/2	Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))	S88/8	Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore
A105	Tappetino tattile (con codice 446 (Touchpad only) o codice 448 (Touchpad))	S163/2s10	Pad tecnologia OFN head-unit
B25/20	Microfono impianto vivavoce lato conducente	S163/2s13	Tasto "Indietro"
B37/1	Sensore di angolazione del pedale (veicoli ibridi)	Y3/8n4	Centralina di comando gestione del cambio ad integrazione completa (cambio 725)

 Tipo 205.4
L’amplificatore per antenna FM 1, AM, ZV e KEYLESS-GO è posizionato in corrispondenza del parabrezza sul montante A in posizione centrale lato sinistro.

P80.61-3132-79

KEYLESS-GO (con codice 889 (KEYLESS-GO)), tipo 205 fino a 31.05.2018 o tipo 253 (tranne tipo 253.99) fino a 31.05.2019, illustrazione riferita al tipo 205.0

A1	Strumento combinato	A85/5m1	Motorino serratura cofano bagagli/portellone posteriore
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	A87/1	Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))
A2/32	Antenna lunotto	A87/2	Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))
A2/35	Antenna per Keyless-Go bagagliaio	B37/1	Sensore di angolazione del pedale (veicoli ibridi)
A2/39	Antenna KEYLESS-GO porta posteriore sinistra (tipo 205.0/1/2, 253)	H2	Trombe, lato sinistro
A2/41	Antenna KEYLESS-GO porta posteriore destra (tipo 205.0/1/2, 253)	H2/1	Trombe, lato destro
A2/60	Antenna per Keyless-Go, consolle centrale	K40/8kL	Relè trombe
A8/1	Chiave trasmittente	M14/10	Attuatore chiusura centralizzata tappo del serbatoio del carburante
A17/3	Maniglia della porta KEYLESS-GO lato posteriore sinistro (tipo 205.0/1/2, 253)	N3/9	Centralina di comando CDI (motore diesel, con motore 626 disposta a sinistra, con motore 651.9 disposta a destra)
A17/4	Maniglia della porta KEYLESS-GO lato posteriore destro (tipo 205.0/1/2, 253)	N3/10	Centralina di comando ME (motore a benzina, con motore 177 disposta a destra, con motore 274.9 disposta a sinistra, con motore 276.8 disposta al centro)
A17/5	Maniglia della porta KEYLESS-GO porta del conducente	N10/6	Centralina di comando SAM lato anteriore
A17/6	Maniglia della porta KEYLESS-GO porta del passeggero anteriore	N10/8	Centralina di comando SAM, lato posteriore
A26/17	Head-unit	N30/4	Centralina di comando programma elettronico di stabilita
A40/8	Display Audio/COMAND	N38	Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))
A40/9	Unità di comando Audio/COMAND	N69/1	Centralina di comando porta anteriore, lato sinistro
A85	Serratura porta anteriore, lato sinistro	N69/2	Centralina di comando porta anteriore, lato destro
A85m1	Motorino di bloccaggio centrale porta anteriore, lato sinistro	N69/3	Centralina di comando porta posteriore sinistra (tipo 205.0/1/2, 253)
A85m4	Servomotore bloccaggio supplementare porta anteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))	N69/4	Centralina di comando porta posteriore destra (tipo 205.0/1/2, 253)
A85/1	Serratura porta anteriore, lato destro	N69/5	Centralina di comando KEYLESS-GO
A85/1m1	Motorino di bloccaggio centrale porta anteriore, lato destro	N73	Centralina di comando blocchetto di accensione elettronico
A85/1m4	Servomotore serratura supplementare della porta anteriore destra (con codice 885 (Protezione antifurto aumentata))	N121	Centralina di comando sistema di comando del cofano bagagli (tipo 205.0/1/3 con codice 881 (Chiusura telecomandata del cofano bagagli))
A85/3	Serratura porta posteriore sinistra (tipo 205.0/1/2, 253)	N127	Centralina di comando organi della trasmissione
A85/3m1	Motorino della chiusura centralizzata porta posteriore sinistra (tipo 205.0/1/2, 253)	S2/3	Tasto avviamento/arresto KEYLESS-GO
A85/3m4	Servomotore serratura supplementare porta posteriore sinistra (tipo 205.0/1/2, 253 con CODICE 885 (Protezione antifurto aumentata))	S9/1	Interruttore luce di arresto (tranne veicoli ibridi)
A85/4	Serratura porta posteriore destra (tipo 205.0/1/2, 253)	S62/26	Tasto sistema di comando cofano bagagli/portellone posteriore (tipo 205.0/1/3 con codice 881 (Chiusura telecomandata del cofano bagagli) o tipo 205.2, 253 con codice 890 (Portellone posteriore EASY-PACK))
A85/4m1	Motorino della chiusura centralizzata porta posteriore destra (tipo 205.0/1/2, 253)	S88/8	Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore
A85/4m4	Servomotore serratura supplementare della porta posteriore destra (tipo 205.0/1/2, 253 con CODICE 885 (Protezione antifurto aumentata))	Y3/8n4	Centralina di comando gestione del cambio integrata (cambio 722, 724, 725)
A85/5	Serratura cofano bagagli/portellone posteriore

 Tipo 205.2, 253
con codice 890 (Portellone EASY-PACK)
Al posto della centralina di comando sistema di comando cofano bagagli è montata la centralina di comando sistema di comando portellone posteriore (N121/1).

 Tipo 205.3/4
L'antenna KEYLESS-GO porta anteriore sinistra (A2/38) e l'antenna KEYLESS-GO porta anteriore destra (A2/40) assumono le funzioni delle antenne KEYLESS-GO montante nelle porte posteriori nei tipo 205.0/1/2, 253.

 Tipo 205.4
Inoltre è montato il servomotore chiusura centralizzata vano portaoggetti (M14/19).

P80.57-2339-79

Sistema di abilitazione all'avviamento, livello 4 (FBS 4), tipo 205 a partire da 01.06.2018 o tipo 235 (tranne tipo 253.99) a partire da 01.06.2019 o tipo 253.99, illustrazione riferita al tipo 205.0

A1	Strumento combinato	N3/10	Centralina di comando ME (motore a benzina)
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	N26/5	Centralina di comando bloccasterzo elettrico (cambio 716)
A2/32	Antenna lunotto (tipo 205, tranne tipo 205.4)	N30/4	Centralina di comando programma elettronico di stabilita
A2/35	Antenna per Keyless-Go bagagliaio	N69/5	Centralina di comando KEYLESS-GO
A2/60	Antenna per Keyless-Go, consolle centrale	N73	Centralina di comando blocchetto di accensione elettronico
A2/118	Antenna parabrezza (tipo 205.4)	N127	Centralina di comando organi della trasmissione
A8/1	Chiave trasmittente	N129/1	Centralina di comando elettronica di potenza (veicoli ibridi)
A79/1	Generatore elettrico (veicoli ibridi)	S2/3	Tasto avviamento/arresto KEYLESS-GO
B37/1	Sensore di angolazione del pedale (veicoli ibridi)	S9/1	Interruttore luce di arresto (tranne veicoli ibridi)
B53/1	Sensore del pedale della frizione (cambio 716)	Y3/8n4	Centralina di comando gestione del cambio ad integrazione completa (cambio 725)
N3/9	Centralina di comando CDI (motore diesel)

P80.57-2269-79

Sistema di abilitazione all'avviamento, livello 4 (FBS 4), tipo 205 fino a 31.05.2018 o tipo 253 (tranne tipo 253.99) fino a 31.05.2019, illustrazione riferita al tipo 205.0

A1	Strumento combinato	N26/5	Centralina di comando bloccasterzo elettrico (cambio 716)
A8/1	Chiave trasmittente	N73	Centralina di comando blocchetto di accensione elettronico
A79/1	Generatore elettrico (veicoli ibridi)	N127	Centralina di comando organi della trasmissione
N3/9	Centralina di comando CDI (motore diesel, con motore 626 disposta a sinistra, con motore 651.9 disposta a destra)	N129/1	Centralina di comando elettronica di potenza (veicoli ibridi)
N3/10	Centralina di comando ME (motore a benzina, con motore 177 disposta a destra, con motore 274.9 disposta a sinistra, con motore 276.8 disposta al centro)	Y3/8n4	Centralina di comando gestione del cambio integrata (cambio 722, 724, 725)

P80.50-A012-79

Impianto di allarme antifurto-antiscasso (EDW) (tipo 205.0/1/2/3 a partire da 01.06.2018 o tipo 253 (tranne tipo 253.99) a partire da 01.06.2019 o tipo 253.99 con codice 551 (Impianto di allarme antifurto-antiscasso (EDW))), illustrazione riferita al tipo 205.0

A1	Strumento combinato	H3/1	Sirena di allarme (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	K40/8kL	Relè trombe
A2/32	Antenna lunotto	N10/6	Centralina di comando SAM lato anteriore
A8/1	Chiave trasmittente	N10/8	Centralina di comando SAM, lato posteriore
A26/17	Head-unit	N69/1	Centralina di comando porta anteriore, lato sinistro
A40/8	Display Audio/COMAND	N69/2	Centralina di comando porta anteriore, lato destro
A40/9	Unità di comando Audio/COMAND	N69/3	Centralina di comando porta posteriore sinistra (tipo 205.0/1/2)
A85	Serratura porta anteriore, lato sinistro	N69/4	Centralina di comando porta posteriore destra (tipo 205.0/1/2)
A85s1	Interruttore nottolino girevole porta anteriore, lato sinistro	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/1	Serratura porta anteriore, lato destro	N70	Centralina di comando unità di comando sul tetto (con codice 852 (Sistema di sensori per impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))
A85/1s1	Interruttore nottolino girevole porta anteriore, lato destro	N70a1	Ricevente della protezione volumetrica dell'abitacolo (con codice 852 (Sistema di sensori per impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))
A85/3	Serratura porta posteriore sinistra (tipo 205.0/1/2)	N70a2	Trasmittente della protezione volumetrica dell'abitacolo lato sinistro (con codice 852 (Sistema di sensori per impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))
A85/3s1	Interruttore nottolino girevole porta posteriore sinistra (tipo 205.0/1/2)	N70a3	Trasmittente della protezione volumetrica dell'abitacolo lato destro (con codice 852 (Sistema di sensori per impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))
A85/4	Serratura porta posteriore destra (tipo 205.0/1/2)	N72/1	Centralina di comando pannello di comando superiore
A85/4s1	Interruttore nottolino girevole porta posteriore destra (tipo 205.0/1/2)	N72/1e3	Spia di funzionamento EDW
A85/5	Serratura cofano bagagli/portellone posteriore	N73	Centralina di comando blocchetto di accensione elettronico
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	N112/9	Centralina di comando HERMES (con codice 362 (HERMES LTE))
H2	Trombe, lato sinistro	S62/43	Contattore cofano motore lato conducente
H2/1	Trombe, lato destro

 Tipo 205.2
con codice 882 (Protezione volumetrica e protezione antirimozione)
Inoltre sono montati i seguenti componenti:

 Sensore rottura vetro posteriore sinistro (B39)

 Sensore rottura vetro posteriore destro (B39/1)

 Sensore rottura vetro lunotto (B39/4)

P80.50-2935-79

Impianto di allarme antifurto-antiscasso (EDW) (tipo 205.0/1/2/3 fino a 31.05.2018 o tipo 253 (tranne tipo 253.99) fino a 31.05.2019 con codice 551 (impianto di allarme antifurto-antiscasso (EDW))), illustrazione riferita al tipo 205.0

A1	Strumento combinato	H2/1	Trombe, lato destro
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	H3/1	Sirena di allarme (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A2/32	Antenna lunotto	K40/8kL	Relè trombe
A8/1	Chiave trasmittente	N10/6	Centralina di comando SAM lato anteriore
A26/17	Head-unit	N10/8	Centralina di comando SAM, lato posteriore
A40/8	Display Audio/COMAND	N26/6	Centralina di comando impianto d'allarme antifurto-antiscasso/protezione antirimozione/protezione volumetrica dell'abitacolo (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))
A40/9	Unità di comando Audio/COMAND	N26/6a1	Ricevente protezione dell'abitacolo (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A85	Serratura porta anteriore, lato sinistro	N26/6b1	Trasmettitore protezione dell'abitacolo lato sinistro (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A85s1	Interruttore nottolino girevole porta anteriore, lato sinistro	N26/6b2	Trasmettitore protezione dell'abitacolo lato destro (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A85/1	Serratura porta anteriore, lato destro	N69/1	Centralina di comando porta anteriore, lato sinistro
A85/1s1	Interruttore nottolino girevole porta anteriore, lato destro	N69/2	Centralina di comando porta anteriore, lato destro
A85/3	Serratura porta posteriore sinistra (tipo 205.0/1/2, 253)	N69/3	Centralina di comando porta posteriore sinistra (tipo 205.0/1/2, 253)
A85/3s1	Interruttore nottolino girevole porta posteriore sinistra (tipo 205.0/1/2, 253)	N69/4	Centralina di comando porta posteriore destra (tipo 205.0/1/2, 253)
A85/4	Serratura porta posteriore destra (tipo 205.0/1/2, 253)	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/4s1	Interruttore nottolino girevole porta posteriore destra (tipo 205.0/1/2, 253)	N72/1	Centralina di comando pannello di comando superiore
A85/5	Serratura cofano bagagli/portellone posteriore	N72/1e3	Spia di funzionamento EDW
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	N73	Centralina di comando blocchetto di accensione elettronico
H2	Trombe, lato sinistro	S62/43	Contattore cofano motore lato conducente

 Tipo 205.2, 253
con codice 882 (Protezione volumetrica e protezione antirimozione)
Inoltre sono montati i seguenti componenti:

 Sensore rottura vetro posteriore sinistro (B39)

 Sensore rottura vetro posteriore destro (B39/1)

 Sensore rottura vetro lunotto (B39/4)

P80.50-A013-79

Impianto di allarme antifurto-antiscasso (EDW) (tipo 205.4 a partire da 01.06.2018 con codice 551 (Impianto di allarme antifurto-antiscasso (EDW)))

A1	Strumento combinato	H2	Trombe, lato sinistro
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	H2/1	Trombe, lato destro
A2/32	Antenna lunotto	H3/1	Sirena di allarme (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A8/1	Chiave trasmittente	K40/8kL	Relè trombe
A26/17	Head-unit	N10/6	Centralina di comando SAM lato anteriore
A40/8	Display Audio/COMAND	N10/8	Centralina di comando SAM, lato posteriore
A40/9	Unità di comando Audio/COMAND	N69/1	Centralina di comando porta anteriore, lato sinistro
A85	Serratura porta anteriore, lato sinistro	N69/2	Centralina di comando porta anteriore, lato destro
A85s1	Interruttore nottolino girevole porta anteriore, lato sinistro	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/1	Serratura porta anteriore, lato destro	N70	Centralina di comando unità di comando sul tetto (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))
A85/1s1	Interruttore nottolino girevole porta anteriore, lato destro	N72/1	Centralina di comando pannello di comando superiore
A85/5	Serratura cofano bagagli/portellone posteriore	N72/1e3	Spia di funzionamento EDW
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	N73	Centralina di comando blocchetto di accensione elettronico
B44/1	Sensore protezione volumetrica dell'abitacolo porta anteriore sinistra (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))	N112/9	Centralina di comando HERMES (con codice 362 (HERMES LTE))
B44/2	Sensore protezione volumetrica dell'abitacolo porta anteriore destra (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))	S21	Gruppo di interruttori impianto d'allarme antifurto-antiscasso consolle centrale
B44/3	Sensore protezione volumetrica dell'abitacolo vano posteriore lato sinistro (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))	S62/43	Contattore cofano motore lato conducente
B44/4	Sensore protezione volumetrica dell'abitacolo vano posteriore lato destro (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))

P80.50-2936-79

Impianto di allarme antifurto-antiscasso (EDW) (tipo 205.4 fino a 31.05.2018 con codice 551 (Impianto di allarme antifurto-antiscasso (EDW)))

A1	Strumento combinato	B44/4	Sensore protezione volumetrica dell'abitacolo vano posteriore lato destro (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))
A2/18	Amplificatore antenna FM 1, AM, ZV e KEYLESS-GO	H2	Trombe, lato sinistro
A2/32	Antenna lunotto	H2/1	Trombe, lato destro
A8/1	Chiave trasmittente	H3/1	Sirena di allarme (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))
A26/17	Head-unit	K40/8kL	Relè trombe
A40/8	Display Audio/COMAND	N10/6	Centralina di comando SAM lato anteriore
A40/9	Unità di comando Audio/COMAND	N10/8	Centralina di comando SAM, lato posteriore
A85	Serratura porta anteriore, lato sinistro	N26/3	Centralina di comando impianto d'allarme antifurto-antiscasso/protezione antirimozione/protezione volumetrica dell'abitacolo (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))
A85s1	Interruttore nottolino girevole porta anteriore, lato sinistro	N69/1	Centralina di comando porta anteriore, lato sinistro
A85/1	Serratura porta anteriore, lato destro	N69/2	Centralina di comando porta anteriore, lato destro
A85/1s1	Interruttore nottolino girevole porta anteriore, lato destro	N69/5	Centralina di comando KEYLESS-GO (con codice 889 (KEYLESS-GO) o codice 893 (KEYLESS-GO funzione Start))
A85/5	Serratura cofano bagagli/portellone posteriore	N72/1	Centralina di comando pannello di comando superiore
A85/5s1	Interruttore scatto principale serratura cofano bagagli/portellone posteriore	N72/1e3	Spia di funzionamento EDW
B44/1	Sensore protezione volumetrica dell'abitacolo porta anteriore sinistra (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))	N73	Centralina di comando blocchetto di accensione elettronico
B44/2	Sensore protezione volumetrica dell'abitacolo porta anteriore destra (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))	S21	Gruppo di interruttori impianto d'allarme antifurto-antiscasso consolle centrale
B44/3	Sensore protezione volumetrica dell'abitacolo vano posteriore lato sinistro (con codice 882 (protezione volumetrica dell'abitacolo e protezione antirimozione))	S62/43	Contattore cofano motore lato conducente

Strumento combinato - Descrizione del componente	A1	GF54.30-P-6000RF
Head-unit - Descrizione del componente	Tipo 205 fino all'anno di produzione 2019 con codice 520 (Audio 20 USB) tranne codice 522 (Autoradio Audio 20) tranne codice 531 (COMAND APS) Tipo 253 (tranne 253.99) con codice 520 (Audio 20 USB) tranne codice 522 (Autoradio Audio 20) tranne codice 531 (COMAND APS) A26/17	GF82.85-P-3140RF
	Tipo 205 fino all'anno di produzione 2019 con codice 522 (Autoradio Audio 20) tranne codice 520 (Audio 20 USB) tranne codice 531 (COMAND APS) Tipo 253 (tranne 253.99) con codice 522 (Autoradio Audio 20) tranne codice 520 (Audio 20 USB) tranne codice 531 (COMAND APS) A26/17	GF82.85-P-3140RFA
	Tipo 205 a partire dall'anno di produzione 2019 con codice 506 (Autoradio Audio 20 NTG 5.5) Tipo 205 con codice 531 (COMAND APS) tranne codice 520 (Audio 20 USB) tranne codice 522 (Autoradio Audio 20) Tipo 253 con codice 531 (COMAND APS) tranne codice 520 (Audio 20 USB) tranne codice 522 (Autoradio Audio 20) A26/17	GF82.85-P-3140RFB
Display Audio/COMAND - Descrizione del componente	A40/8	GF54.30-P-6150RF
Unità di comando audio/COMAND - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2019 tranne codice 446 (Solo tappetino tattile) Tipo 205 fino all'anno di produzione 2019 Tipo 253 (tranne 253.99) fino all'anno di produzione 2020 A40/9	GF54.21-P-4501RF
Modulo di comando tetto scorrevole panoramico - Descrizione del componente	Tipo 205, 253 con codice 413 (Tetto Panorama scorrevole) A98n1	GF77.20-P-4106RF
Modulo di comando tetto scorrevole - Descrizione del componente	Tipo 205 con codice 414 (Tetto scorrevole) A98/1	GF77.20-P-4108RF
Touchpad - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2016 con codice 448 (Touchpad) Tipo 205 a partire dall'anno di produzione 2019 con codice 446 (Solo tappetino tattile) Tipo 205 fino all'anno di produzione 2016 con codice 522 (Autoradio Audio 20) Tipo 205 fino all'anno di produzione 2016 con codice 531 (COMAND APS) Tipo 205 fino all'anno di produzione 2019 con codice 494 (Versione per gli USA) Tipo 205 fino all'anno di produzione 2019 con codice 498 (Versione per il Giappone) Tipo 253 (tranne 253.99) con codice 448 (Touchpad) Tipo 253.99 con codice 446 (Solo tappetino tattile) A105	GF54.21-P-4511RF
Centralina di comando sistema di ritenuta supplementare - Descrizione dei componenti	N2/10	GF91.60-P-4080RF
Centralina di comando CDI - Descrizione del componente	Tipo 205.012/212 con motore 651.9 N3/9	GF07.16-P-6000OLC
	Tipo 205 (tranne 205.012/212) con motore 651.9 con codice 494 (Versione per gli USA) Tipo 253 con motore 651.9 N3/9	GF07.16-P-6000OLD
	Tipo 205 (tranne 205.012/212) con motore 651 tranne codice 494 (Versione per gli USA) N3/9	GF07.16-P-6000OLE
	Tipo 205 con motore 626 N3/9	GF07.16-P-6000ORB
	Tipo 205 (tranne 205.013/213) con motore 654.9 N3/9	GF07.16-P-6000ORF
	Tipo 205.013/213 con motore 654.9 N3/9	GF07.16-P-6000ORH
	Tipo 253 con motore 642.8 N3/9	GF07.16-P-6000OGY
Centralina di comando ME - Descrizione del componente	Tipo 205, 253 con motore 177.9 N3/10	GF07.61-P-6000MNA
	Tipo 205 (tranne 205.047/053/054/147/247/253), 253 (tranne 253.354/954) con motore 274.9 N3/10	GF07.61-P-6000MRA
	Tipo 205.047/053/054/147/247/253, 253.354/954 con motore 274.9 N3/10	GF07.61-P-6000MRH
	Tipo 205, 253 con motore 276.8 N3/10	GF07.61-P-6000MMV
	Tipo 205 con motore 264.9 N3/10	GF07.61-P-6000MRS
Centralina di comando SAM lato anteriore - Descrizione del componente	N10/6	GF54.21-P-7010RF
Centralina di comando SAM lato posteriore - Descrizione del componente	N10/8	GF54.21-P-7030RF
Centralina di comando climatizzatore - Descrizione del componente	N22/1	GF83.40-P-2250RF
Centralina di comando vano posteriore - Descrizione del componente	Tipo 205.4 N22/6	GF54.21-P-4134RF
Centralina di comando EDW/protezione antirimozione/protezione abitacolo - Descrizione del componente	Tipo 205 fino all'anno di produzione 2019 con codice 551 (Impianto d'allarme antifurto-antiscasso (EDW)) con codice 882 (Protezione volumetrica e protezione antirimozione) Tipo 253 (tranne 253.99) fino all'anno di produzione 2020 con codice 551 (Impianto d'allarme antifurto-antiscasso (EDW)) con codice 882 (Protezione volumetrica e protezione antirimozione) N26/3, N26/6	GF80.50-P-4131RF
Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente	Tipo 205 (tranne 205.012/013/047/053/054/147/212/213/247/253), 253 (tranne 253.354/954/99) N30/4	GF42.45-P-5119RF
	Tipo 205.012/013/047/053/054/147/212/213/247/253, 253.354/954/99 N30/4	GF42.45-P-5119RFH
Apparecchiatura di comando climatizzatore lato anteriore - Descrizione del componente	N58/1	GF83.40-P-2260RF
Centralina di comando porta anteriore lato sinistro - Descrizione del componente	N69/1	GF72.29-P-6001RF
Centralina di comando porta anteriore lato destro - Descrizione del componente	N69/2	GF72.29-P-6009RF
Centralina di comando porta posteriore - Descrizione del componente	Tipo 205.0/1/2, 253 N69/3, N69/4	GF72.29-P-6021RF
Centralina di comando KEYLESS-GO - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2019 Tipo 253 (tranne 253.99) a partire dall'anno di produzione 2020 Tipo 253.99 N69/5	GF80.61-P-4204RFM
	Tipo 205 fino all'anno di produzione 2019 con codice 889 (KEYLESS-GO) Tipo 205 fino all'anno di produzione 2019 con codice 893 (KEYLESS-GO) Tipo 253 (tranne 253.99) fino all'anno di produzione 2020 con codice 889 (KEYLESS-GO) Tipo 253 (tranne 253.99) fino all'anno di produzione 2020 con codice 893 (KEYLESS-GO) N69/5	GF80.61-P-4204RF
Centralina di comando unità di comando sul tetto - Descrizione dei componenti	N70	GF82.20-P-5216RF
Centralina di comando pannello di comando superiore - Descrizione del componente	N72/1	GF54.21-P-6040RF
Centralina di comando blocchetto di accensione elettronico - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2019 Tipo 253 (tranne 253.99) a partire dall'anno di produzione 2020 Tipo 253.99 N73	GF80.57-P-6001RFM
	Tipo 205 fino all'anno di produzione 2019 Tipo 253 (tranne 253.99) fino all'anno di produzione 2020 N73	GF80.57-P-6001RF
Centralina di comando modulo del piantone dello sterzo - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2019 Tipo 253.99 N80	GF54.21-P-6051RFM
Modulo di comunicazione servizi telematici - Descrizione del componente	Tipo 205, 253 fino all'anno di produzione 2017 con codice B57 (MODULO COM. carica batteria) N112/1	GF82.85-P-0220RF
Centralina di comando HERMES, descrizione del componente	Tipo 205, 253 con codice 362 (HERMES LTE) Tipo 205 fino all'anno di produzione 2019 con codice 360 (HERMES UMTS) Tipo 253 (tranne 253.99) con codice 360 (HERMES UMTS) N112/9	GF82.85-P-0221RF
Centralina di comando per comando cofano bagagli/portellone posteriore - Descrizione del componente	Tipo 205.0/1/3 con codice 881 (Chiusura a distanza del cofano bagagliaio) Tipo 205.2, 253 con codice 890 (Portellone EASY-PACK) N121, N121/1	GF80.20-P-6092RF
Centralina di comando sistema di chiamata d'emergenza - Descrizione del componente	Tipo 205, 253 fino all'anno di produzione 2017 con codice 348 (Sistema di chiamata di emergenza/di assistenza) N123/4	GF82.95-P-3212RFU
Centralina di comando supporto del telefono cellulare - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2019 con codice 897 (Carica senza cavo telefono cellulare) Tipo 205 a partire dall'anno di produzione 2019 con codice 899 (Telefonia multifunzione) N123/8	GF82.70-P-0201RFM
Centralina di comando organi della trasmissione - Descrizione del componente	Tipo 205, 253 con motore 177.9 N127	GF54.21-P-2141MNA
	Tipo 205 (tranne 205.047/053/054/147/247/253), 253 (tranne 253.354/954) con motore 274.9 N127	GF54.21-P-2141MRA
	Tipo 205.047/053/054/147/247/253, 253.354/954 con motore 274.9 N127	GF54.21-P-2141MRH
	Tipo 205, 253 con motore 276.8 N127	GF54.21-P-2141RF
	Tipo 205.012/212 con motore 651.9 N127	GF54.21-P-2141OLC
	Tipo 205 (tranne 205.012/212), 253 con motore 651.9 Tipo 253 con motore 642.8 N127	GF54.21-P-2141OLD
	Tipo 205 con motore 626 N127	GF54.21-P-2141ORB
	Tipo 205 con motore 264.9 N127	GF54.21-P-2141MRS
	Tipo 205 con motore 654.9 N127	GF54.21-P-2141ORH
Centralina di comando elettronica di potenza - Descrizione del componente	Tipo 205.012/212 con motore 651.921 Tipo 205.047/147/247 con motore 274.920 N129/1	GF08.20-P-1001RFH
Centralina di comando elettronica del volante - Descrizione del componente	Tipo 205 a partire dall'anno di produzione 2019 Tipo 253.99 N135	GF82.90-P-4006RFM
Centralina di comando gestione del cambio completamente integrata - Descrizione del componente	Tipo 205 con cambio 722.9 (tranne 722.930) Y38n4	GF27.60-P-5165AHE
	Tipo 205 con cambio 722.930 Y38n4	GF27.60-P-5165AIA
	Tipo 205, 253 con cambio 724.2 Y38n4	GF27.60-P-5165RFH
	Tipo 205 con cambio 725.0 (tranne 725.017) Y38n4	GF27.60-P-5165ANG
	Tipo 253 con cambio 725.0 Y38n4	GF27.60-P-5165ANI
	Tipo 205 con cambio 725.017 Y38n4	GF27.60-P-5165AHH
Indice descrizione del funzionamento protezione antifurto e bloccaggio		GF80.00-P-0999RF

Documenti citati

gf0716p6000ogy Centralina di comando CDI - Descrizione del componente
gf0716p6000olc Centralina di comando CDI - Descrizione del componente
gf0716p6000old Centralina di comando CDI - Descrizione del componente
gf0716p6000ole Centralina di comando CDI - Descrizione del componente
gf0716p6000orb Centralina di comando CDI - Descrizione del componente
gf0716p6000orf Centralina di comando CDI - Descrizione del componente
gf0716p6000orh Centralina di comando CDI - Descrizione del componente
gf0761p6000mmv Centralina di comando ME - Descrizione del componente
gf0761p6000mna Centralina di comando ME - Descrizione del componente
gf0761p6000mra Centralina di comando ME - Descrizione del componente
gf0761p6000mrh
gf0761p6000mrs Centralina di comando ME - Descrizione del componente
gf0820p1001rfh Centralina di comando elettronica di potenza - Descrizione del componente
gf2760p5165ahe Centralina di comando gestione del cambio completamente integrata - Descrizione del componente
gf2760p5165ahh Centralina di comando gestione del cambio completamente integrata - Descrizione del componente
gf2760p5165aia Centralina di comando gestione del cambio completamente integrata - Descrizione del componente
gf2760p5165ang Centralina di comando gestione del cambio completamente integrata - Descrizione del componente
gf2760p5165ani Centralina di comando gestione del cambio completamente integrata - Descrizione del componente
gf2760p5165rfh Centralina di comando gestione del cambio completamente integrata - Descrizione del componente
gf4245p5119rf Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente
gf4245p5119rfh Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente
gf5421p2141mna Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141mra Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141mrh Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141mrs Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141olc Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141old Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141orb Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141orh Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141rf Centralina di comando organi della trasmissione - Descrizione del componente
gf5421p2141rfw
gf5421p4134rf Centralina di comando vano posteriore - Descrizione del componente
gf5421p4501rf Unità di comando audio/COMAND - Descrizione del componente
gf5421p4511rf Touchpad - Descrizione del componente
gf5421p6040rf Centralina di comando pannello di comando superiore - Descrizione del componente
gf5421p6051rfm Centralina di comando modulo del piantone dello sterzo - Descrizione del componente
gf5421p7010rf Centralina di comando SAM lato anteriore - Descrizione del componente
gf5421p7030rf Centralina di comando SAM lato posteriore - Descrizione del componente
gf5430p6000rf Strumento combinato - Descrizione del componente
gf5430p6150rf Display Audio/COMAND - Descrizione del componente
gf7229p6001rf Centralina di comando porta anteriore lato sinistro - Descrizione del componente
gf7229p6009rf Centralina di comando porta anteriore lato destro - Descrizione del componente
gf7229p6021rf Centralina di comando porta posteriore - Descrizione del componente
gf7720p4106rf Modulo di comando tetto scorrevole panoramico - Descrizione del componente
gf7720p4108rf Modulo di comando tetto scorrevole - Descrizione del componente
gf8000p0999rf Indice descrizione del funzionamento protezione antifurto e bloccaggio
gf8020p6092rf Centralina di comando per comando cofano bagagli/portellone posteriore - Descrizione del componente
gf8050p4131rf Centralina di comando EDW/protezione antirimozione/protezione abitacolo - Descrizione del componente
gf8057p6001rf Centralina di comando blocchetto di accensione elettronico - Descrizione del componente
gf8057p6001rfm Centralina di comando blocchetto di accensione elettronico - Descrizione del componente
gf8061p4204rf Centralina di comando KEYLESS-GO - Descrizione del componente
gf8061p4204rfm Centralina di comando KEYLESS-GO - Descrizione del componente
gf8220p5216rf Centralina di comando unità di comando sul tetto - Descrizione dei componenti
gf8270p0201rfm Centralina di comando supporto del telefono cellulare - Descrizione del componente
gf8285p0220rf Modulo di comunicazione servizi telematici - Descrizione del componente
gf8285p0221rf Centralina di comando HERMES, descrizione del componente
gf8285p3140rf Head-unit - Descrizione del componente
gf8285p3140rfa Head-unit - Descrizione del componente
gf8285p3140rfb Head-unit - Descrizione del componente
gf8285p3140rfm Head-unit - Descrizione del componente
gf8290p4006rfm Centralina di comando elettronica del volante - Descrizione del componente
gf8295p3212rfu Centralina di comando sistema di chiamata d'emergenza - Descrizione del componente
gf8340p2250rf Centralina di comando climatizzatore - Descrizione del componente
gf8340p2260rf Apparecchiatura di comando climatizzatore lato anteriore - Descrizione del componente
gf9160p4080rf Centralina di comando sistema di ritenuta supplementare - Descrizione dei componenti
