201 589 00 51 00
スポット溶接用ドリル
市販のツール
番号 | 名称 | |
WH58.30-Z-1002-01A | 球面カッタ、Ø 12 mm | |
WH58.30-Z-1006-01A | スポット溶接部カッタ、バリオ·ドリル WS 91 | |
WH58.30-Z-1001-03A | 円形ワイヤ·ブラシ (70 mm 径) | |
WH58.30-Z-1021-04A | ディスク·カッタ、Ø 65 mm、ディスク·スピード 80m/秒 (最高回転数 23,500 rpm) | |
WH58.30-Z-1024-04A | ディスク·サンダ、Ø 115 mm、ディスク·スピード 80m/秒 (最高回転数 13,250 rpm) |
ワークショップ機器
WE58.40-Z-1001-03A | ドリル (電動/エア) |
WE58.40-Z-1002-03A | ストレート·グラインダ (電動/エア) |
WE58.40-Z-1003-03A | アングル·グラインダ (電動/エア) |
WE58.40-Z-1004-03A | ボディ·ソー (電動/エア) |
P63.50-0501-06

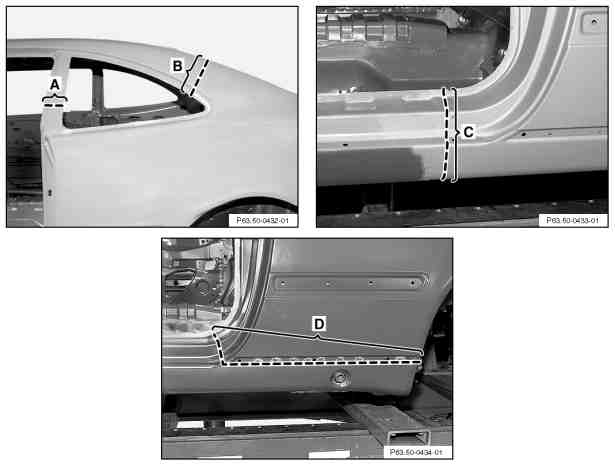

11 A∼C部のリヤ·フェンダにけ描きし(破線)、ボディ·カッタで切断します。
裏側にあるBおよびCピラ一内部部品を損傷しないようにします。
損傷の範囲に応じて、切断部CとDの間で修理作業を実施します。
切断部Dのフュ一エル·タンクは、車両に取り付けたままにしておくことも可能です。
P63.50-0502-09
2 溶接部を露出します。
3 A∼G部の溶接スポットを削り取ります。
P63.50-0503-06
4 A部の溶接スポットを削り取ります。
BおよびC部のロウ付け継ぎ目を露出し、ロウを取り除きます。
D部の溶接継ぎ目を切断します。
5 BおよびCピラ一のチェック模様の部分をドライヤで暖めます(泡の部分)。
6. 変形したリヤ·フェンダを取り外します。
P63.50-0504-09
7 溶接スポットの残りを削り取ります。
8 チェック模様の部分の接続面をきれいに研磨します。
9 スポット溶接フランジの両側をきれいに研磨します。
10 スポット溶接フランジの内側に亜鉛塗料を塗ります。
