Panoramica dei componenti del sistema protezione antifurto e bloccaggio

Tipo gf · tema 80.00 · versione 0106 · 2019-04-18

Valido per: Tipo 213

Collocazione

Gruppo funzionale 3 Carrozzeria › 80 Chiusura centralizzata, comando confort, sistetti di abilitazione all'avviamento › 80.00 Generalità — Serie 213

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.15 KEYLESS-GO › 29.15.1 Informazione basilare — Serie 213

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.16 Bloccaggio/sbloccaggio › 29.16.1 Informazione basilare — Serie 213

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.20 Impianto di allarme antifurto-antiscasso › 29.20.1 Informazione basilare — Serie 213

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.25 Abilitazione all'avviamento › 29.25.1 Informazione basilare — Serie 213

GF80.00-P-9999FG

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

04.04.2019

Tipo

213

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.20-3917-79

Chiusura centralizzata (ZV), illustrazione riferita al tipo 213.0

A1

Strumento combinato

H2

Trombe, lato sinistro

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

H2/1

Trombe, lato destro

A2/32

Antenna lunotto

H4/61

Altoparlante strumento combinato

A8/1

Chiave trasmittente

M14/10

Attuatore chiusura centralizzata tappo del serbatoio del carburante

A26/17

Head-unit

N2/10

Centralina di comando sistema di ritenuta supplementare

A40/8

Display Audio/COMAND

N10/6

Centralina di comando SAM lato anteriore

A85

Serratura porta anteriore, lato sinistro

N10/8

Centralina di comando SAM, lato posteriore

A85m1

Motorino di bloccaggio centrale porta anteriore, lato sinistro

N69/1

Centralina di comando porta anteriore, lato sinistro

A85m4

Servomotore bloccaggio supplementare porta anteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))

N69/2

Centralina di comando porta anteriore, lato destro

A85s2

Microinterruttore scatto principale porta anteriore sinistra

N69/3

Centralina di comando porta posteriore, lato sinistro

A85/1

Serratura porta anteriore, lato destro

N69/4

Centralina di comando porta posteriore, lato destro

A85/1m1

Motorino di bloccaggio centrale porta anteriore, lato destro

N69/5

Centralina di comando KEYLESS-GO

A85/1m4

Servomotore serratura supplementare della porta anteriore destra (con codice 885 (Protezione antifurto aumentata))

N73

Centralina di comando blocchetto di accensione elettronico

A85/1s2

Microinterruttore scatto principale porta anteriore destra

N112/9

Centralina di comando HERMES (con codice 360 (HERMES UMTS) o codice 362 (HERMES LTE))

A85/3

Serratura porta posteriore sinistra

S15/1

Tasto sbloccaggio del cofano bagagliaio (tipo 213.0/1 tranne codice 881 (Chiusura a distanza del cofano bagagliaio))

A85/3m1

Motorino di bloccaggio centrale porta posteriore sinistra

S62/20

Interruttore sbloccaggio dello sportello del serbatoio (nei veicoli ibridi)

A85/3m4

Servomotore serratura supplementare della porta posteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))

S85/5

Interruttore azionamento interno chiusura centralizzata porta anteriore, lato sinistro

A85/3s2

Microinterruttore scatto principale porta posteriore sinistra

S85/5s1

Interruttore sbloccaggio chiusura centralizzata

A85/4

Serratura porta posteriore destra

S85/5s2

Interruttore bloccaggio chiusura centralizzata

A85/4m1

Motorino di bloccaggio centrale porta posteriore, lato destro

S85/6

Interruttore azionamento interno chiusura centralizzata porta anteriore, lato destro

A85/4m4

Servomotore serratura supplementare della porta posteriore destra (con codice 885 (Protezione antifurto aumentata))

S85/6s1

Interruttore sbloccaggio chiusura centralizzata

A85/4s2

Microinterruttore scatto principale porta posteriore destra

S85/6s2

Interruttore bloccaggio chiusura centralizzata

A85/5

Serratura cofano bagagli/portellone posteriore

S88/6

Interruttore bloccaggio separato del cofano bagagliaio (tipo 213.0 con codice 887 (Bloccaggio separato del cofano bagagliaio))

A85/5m1

Motorino serratura cofano bagagli/portellone posteriore

S88/8

Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore

A85/5s1

Interruttore scatto principale serratura cofano bagagli/portellone posteriore

S88/10

Interruttore apertura di emergenza cofano bagagli (tipo 213.0 con codice 460 (Versione per il Canada) o codice 494 (Versione per gli USA))

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.20-3918-79

Chiusura servoassistita (con codice 883 (Chiusura servoassistita)), illustrazione riferita al tipo 213.0)

A85

Serratura porta anteriore, lato sinistro

A85/4s1

Microinterruttore primo scatto porta posteriore destra

A85s1

Microinterruttore primo scatto porta anteriore sinistra

A85/4s2

Microinterruttore scatto principale porta posteriore destra

A85s2

Microinterruttore scatto principale porta anteriore sinistra

A85/4s3

Microinterruttore azionamento interno porta posteriore destra

A85s3

Microinterruttore azionamento interno porta anteriore sinistra

A85/4s4

Microinterruttore azionamento dall'esterno porta posteriore destra

A85s4

Microinterruttore azionamento dall'esterno porta anteriore sinistra

M14/21

Servomotore chiusura servoassistita porta anteriore sinistra

A85/1

Serratura porta anteriore, lato destro

M14/21s1

Microinterruttore servomotore chiusura servoassistita porta anteriore sinistra

A85/1s1

Microinterruttore primo scatto porta anteriore destra

M14/22

Servomotore chiusura servoassistita porta anteriore destra

A85/1s2

Microinterruttore scatto principale porta anteriore destra

M14/22s1

Microinterruttore servomotore chiusura servoassistita porta anteriore destra

A85/1s3

Microinterruttore azionamento interno porta anteriore destra

M14/23

Servomotore chiusura servoassistita porta posteriore sinistra

A85/1s4

Microinterruttore azionamento dall'esterno porta anteriore destra

M14/23s1

Microinterruttore servomotore chiusura servoassistita porta posteriore sinistra

A85/3

Serratura porta posteriore sinistra

M14/24

Servomotore chiusura servoassistita porta posteriore destra

A85/3s1

Microinterruttore primo scatto porta posteriore sinistra

M14/24s1

Microinterruttore servomotore chiusura servoassistita porta posteriore destra

A85/3s2

Microinterruttore scatto principale porta posteriore sinistra

N69/1

Centralina di comando porta anteriore, lato sinistro

A85/3s3

Microinterruttore azionamento interno porta posteriore sinistra

N69/2

Centralina di comando porta anteriore, lato destro

A85/3s4

Microinterruttore azionamento dall'esterno porta posteriore sinistra

N69/3

Centralina di comando porta posteriore, lato sinistro

A85/4

Serratura porta posteriore destra

N69/4

Centralina di comando porta posteriore, lato destro

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.20-3945-79

Chiave digitale nello smartphone (con codice 896 (Accesso a veicolo e abilitazione all'avviamento tramite il telefono cellulare)), illustrazione riferita al tipo 213.0

A17/1

Maniglia della porta Keyless Go, lato anteriore sinistro

N73

Centralina di comando blocchetto di accensione elettronico

A17/2

Maniglia della porta KEYLESS-GO lato anteriore destro (con codice 889 (KEYLESS-GO))

N123/8

Centralina di comando supporto del telefono cellulare

A26/17

Head-unit

S2/3

Tasto avviamento/arresto KEYLESS-GO

N69/5

Centralina di comando KEYLESS-GO

A

Telefono cellulare

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.20-3919-79

Sistema di comando del cofano bagagli (tipo 213.0/1 con codice 881 (Chiusura telecomandata dl cofano bagagli)), illustrazione riferita al tipo 213.0

A1

Strumento combinato

M51/3

Unità di azionamento sistema di comando del cofano bagagli/del portellone posteriore

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

M51/3b2

Sensore di posizione sistema di comando del cofano bagagli/del portellone posteriore

A2/32

Antenna lunotto

M51/3m1

Motorino elettrico sistema di comando del cofano bagagli/del portellone posteriore

A8/1

Chiave trasmittente

N10/8

Centralina di comando SAM, lato posteriore

A26/17

Head-unit

N38

Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

A40/8

Display Audio/COMAND

N69/1

Centralina di comando porta anteriore, lato sinistro

A85/5

Serratura cofano bagagli/portellone posteriore

N69/5

Centralina di comando KEYLESS-GO

A85/5m1

Motorino serratura cofano bagagli/portellone posteriore

N73

Centralina di comando blocchetto di accensione elettronico

A85/5s1

Interruttore scatto principale serratura cofano bagagli/portellone posteriore

N121

Centralina di comando sistema di comando del cofano bagagli

A85/5s2

Interruttore primo scatto serratura cofano bagagli/portellone posteriore

S15/3

Tasto sistema di comando del cofano bagagli/del portellone posteriore conducente

A87/1

Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

S62/26

Tasto sistema di comando del cofano bagagli/del portellone posteriore

A87/2

Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

S88/8

Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore

H4/60

Cicalino di avvertimento sistema di comando cofano bagagli/portellone posteriore (con CODICE 871 (HANDS-FREE ACCESS))

S88/10

Interruttore apertura di emergenza cofano bagagli (tipo 213.0 con codice 460 (Versione per il Canada) o codice 494 (Versione per gli USA))

M14/31

Elemento di chiusura cofano bagagli/portellone posteriore

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.20-3935-79

Sistema di comando del portellone posteriore - Funzionamento (tipo 213.2 con codice 890 (Portellone posteriore EASY-PACK))

A1

Strumento combinato

M51/3

Unità di azionamento sistema di comando del cofano bagagli/del portellone posteriore

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

M51/3b1

Sensore di Hall sistema di comando del cofano bagagli/del portellone posteriore

A2/32

Antenna lunotto

M51/3m1

Motorino elettrico sistema di comando del cofano bagagli/del portellone posteriore

A8/1

Chiave trasmittente

N10/8

Centralina di comando SAM, lato posteriore

A85/5

Serratura cofano bagagli/portellone posteriore

N38

Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

A85/5m1

Motorino serratura cofano bagagli/portellone posteriore

N69/1

Centralina di comando porta anteriore, lato sinistro

A85/5s1

Interruttore scatto principale serratura cofano bagagli/portellone posteriore

N69/5

Centralina di comando KEYLESS-GO

A85/5s2

Interruttore primo scatto serratura cofano bagagli/portellone posteriore

N73

Centralina di comando blocchetto di accensione elettronico

A87/1

Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

N121/1

Centralina di comando portellone posteriore

A87/2

Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

S15/3

Tasto sistema di comando del cofano bagagli/del portellone posteriore conducente

H4/60

Cicalino di avvertimento sistema di comando del cofano bagagli/del portellone posteriore

S62/26

Tasto sistema di comando del cofano bagagli/del portellone posteriore

M14/31

Elemento di chiusura cofano bagagli/portellone posteriore

S88/8

Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

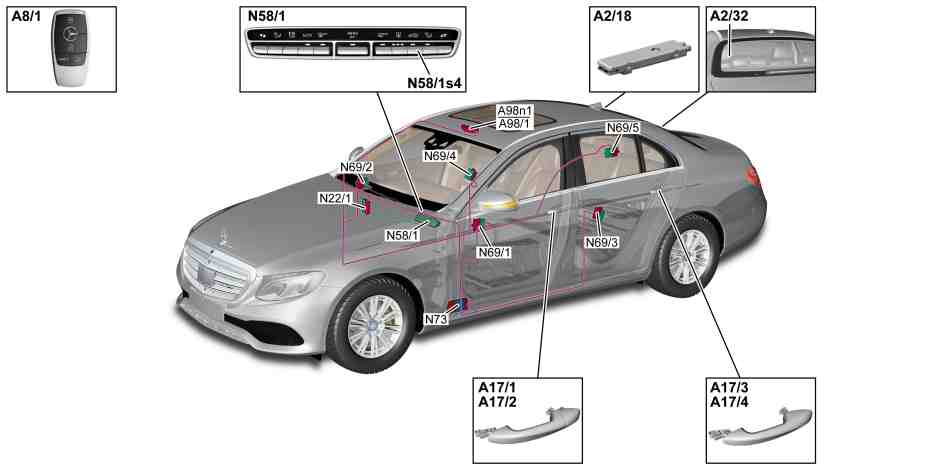

P80.45-2148-79

Azionamento comfort (KFB), illustrazione riferita al tipo 213.0

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

N22/1

Centralina di comando climatizzatore

A2/32

Antenna lunotto

N58/1

Unità di comando climatizzazione

A8/1

Chiave trasmittente

N58/1s4

Tasto modalità di ricircolo

A17/1

Maniglia della porta KEYLESS-GO lato anteriore sinistro (con codice 889 (KEYLESS-GO))

N69/1

Centralina di comando porta anteriore, lato sinistro

A17/2

Maniglia della porta KEYLESS-GO lato anteriore destro (con codice 889 (KEYLESS-GO))

N69/2

Centralina di comando porta anteriore, lato destro

A17/3

Maniglia della porta KEYLESS-GO lato posteriore sinistro (con codice 889 (KEYLESS-GO))

N69/3

Centralina di comando porta posteriore, lato sinistro

A17/4

Maniglia della porta KEYLESS-GO lato posteriore destro (con codice 889 (KEYLESS-GO))

N69/4

Centralina di comando porta posteriore, lato destro

A98n1

Centralina di comando tetto scorrevole panoramico (con CODICE 413 (Tetto scorrevole panoramico))

N69/5

Centralina di comando KEYLESS-GO

A98/1

Modulo di comando tetto scorrevole (con CODICE 414 (Tetto scorrevole))

N73

Centralina di comando blocchetto di accensione elettronico

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.61-2862-79

Avvio KEYLESS-GO (tranne codice 889 (KEYLESS-GO)), illustrazione riferita al tipo 213.0

A1

Strumento combinato

N3/10

Centralina di comando ME (motore a benzina, con motore 177 disposta sul lato anteriore al centro, con motore 274 disposta a sinistra, con motore 276 disposta al centro)

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

N30/4

Centralina di comando programma elettronico di stabilita

A2/32

Antenna lunotto

N69/5

Centralina di comando KEYLESS-GO

A2/35

Antenna per Keyless-Go bagagliaio

N73

Centralina di comando blocchetto di accensione elettronico

A2/60

Antenna per Keyless-Go, consolle centrale

N127

Centralina di comando organi della trasmissione

A8/1

Chiave trasmittente

S2/3

Tasto avviamento/arresto KEYLESS-GO

B37/1

Sensore di angolazione del pedale (nei veicoli ibridi)

S9/1

Interruttore luce di arresto (tranne nei veicoli ibridi)

B53/1

Sensore del pedale della frizione (cambio 716)

Y3/8n4

Centralina di comando gestione del cambio ad integrazione completa (cambio 725)

N3/9

Centralina di comando CDI (motore diesel)

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.61-2863-79

KEYLESS-GO (con codice 889 (KEYLESS-GO)), illustrazione riferita al tipo 213.0

A1

Strumento combinato

A85/5m1

Motorino serratura cofano bagagli/portellone posteriore

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

A87/1

Sensore in alto modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

A2/32

Antenna lunotto

A87/2

Sensore in basso modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

A2/35

Antenna per Keyless-Go bagagliaio

B37/1

Sensore di angolazione del pedale (nei veicoli ibridi)

A2/39

Antenna KEYLESS-GO porta posteriore, lato sinistro

B53/1

Sensore del pedale della frizione (cambio 716)

A2/41

Antenna KEYLESS-GO porta posteriore, lato destro

H2

Trombe, lato sinistro

A2/60

Antenna per Keyless-Go, consolle centrale

H2/1

Trombe, lato destro

A8/1

Chiave trasmittente

M14/10

Attuatore chiusura centralizzata tappo del serbatoio del carburante

A17/1

Maniglia della porta Keyless Go, lato anteriore sinistro

N3/9

Centralina di comando CDI (motore diesel)

A17/2

Maniglia della porta Keyless Go, lato anteriore destro

N3/10

Centralina di comando ME (motore a benzina, con motore 177 disposta sul lato anteriore al centro, con motore 274 disposta a sinistra, con motore 276 disposta al centro)

A17/3

Maniglia della porta KEYLESS-GO, lato posteriore sinistro

N10/6

Centralina di comando SAM lato anteriore

A17/4

Maniglia della porta Keyless-Go, lato posteriore destro

N10/8

Centralina di comando SAM, lato posteriore

A26/17

Head-unit

N30/4

Centralina di comando programma elettronico di stabilita

A40/8

Display Audio/COMAND

N38

Modulo d'innesto posteriore (con codice 871 (HANDS-FREE ACCESS))

A85

Serratura porta anteriore, lato sinistro

N69/1

Centralina di comando porta anteriore, lato sinistro

A85m1

Motorino di bloccaggio centrale porta anteriore, lato sinistro

N69/2

Centralina di comando porta anteriore, lato destro

A85m4

Servomotore bloccaggio supplementare porta anteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))

N69/3

Centralina di comando porta posteriore, lato sinistro

A85/1

Serratura porta anteriore, lato destro

N69/4

Centralina di comando porta posteriore, lato destro

A85/1m1

Motorino di bloccaggio centrale porta anteriore, lato destro

N69/5

Centralina di comando KEYLESS-GO

A85/1m4

Servomotore serratura supplementare della porta anteriore destra (con codice 885 (Protezione antifurto aumentata))

N73

Centralina di comando blocchetto di accensione elettronico

A85/3

Serratura porta posteriore sinistra

N121

Centralina di comando sistema di comando del cofano bagagli (tipo 213.0/1 con codice 881 (Chiusura telecomandata del cofano bagagli))

A85/3m1

Motorino di bloccaggio centrale porta posteriore sinistra

N127

Centralina di comando organi della trasmissione

A85/3m4

Servomotore serratura supplementare della porta posteriore, lato sinistro (con codice 885 (Protezione antifurto aumentata))

S2/3

Tasto avviamento/arresto KEYLESS-GO

A85/4

Serratura porta posteriore destra

S9/1

Interruttore luce di arresto (tranne nei veicoli ibridi)

A85/4m1

Motorino di bloccaggio centrale porta posteriore, lato destro

S62/26

Tasto sistema di comando cofano bagagli/portellone posteriore (tipo 213.0/1 con codice 881 (Chiusura telecomandata del cofano bagagli), tipo 213.2 con codice 890 (Portellone posteriore EASY-PACK))

A85/4m4

Servomotore serratura supplementare della porta posteriore destra (con codice 885 (Protezione antifurto aumentata))

S88/8

Interruttore azionamento dall'esterno cofano bagagli/portellone posteriore

A85/5

Serratura cofano bagagli/portellone posteriore

Y3/8n4

Centralina di comando gestione del cambio ad integrazione completa (cambio 725)

Tipo 213.2
con codice 889 (KEYLESS-GO)
con codice 890 (Portellone EASY-PACK)
Al posto della centralina di comando sistema di comando cofano bagagli è montata la centralina di comando sistema di comando portellone posteriore (N121/1).

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.57-2305-79

Sistema di abilitazione all'avviamento, livello 4 (FBS 4), illustrazione riferita al tipo 213.0

A1

Strumento combinato

N3/10

Centralina di comando ME (motore a benzina, con motore 177 disposta sul lato anteriore al centro, con motore 274 disposta a sinistra, con motore 276 disposta al centro)

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

N26/5

Centralina di comando bloccasterzo elettrico (cambio 716)

A2/32

Antenna lunotto

N30/4

Centralina di comando programma elettronico di stabilita

A2/35

Antenna per Keyless-Go bagagliaio

N69/5

Centralina di comando KEYLESS-GO

A2/60

Antenna per Keyless-Go, consolle centrale

N73

Centralina di comando blocchetto di accensione elettronico

A8/1

Chiave trasmittente

N127

Centralina di comando organi della trasmissione

A79/1

Generatore elettrico (nei veicoli ibridi)

N129/1

Centralina di comando elettronica di potenza (nei veicoli ibridi)

B37/1

Sensore di angolazione del pedale (nei veicoli ibridi)

S2/3

Tasto avviamento/arresto KEYLESS-GO

B53/1

Sensore del pedale della frizione (cambio 716)

S9/1

Interruttore luce di arresto (tranne nei veicoli ibridi)

N3/9

Centralina di comando CDI (motore diesel)

Y3/8n4

Centralina di comando gestione del cambio ad integrazione completa (cambio 725)

Panoramica dei componenti del sistema protezione antifurto e bloccaggio

P80.50-A011-79

Impianto d'allarme antifurto-antiscasso (EDW) (con codice 551 (Impianto d'allarme antifurto-antiscasso (EDW))), illustrazione riferita al tipo 213.0

A1

Strumento combinato

H2/1

Trombe, lato destro

A2/18

Amplificatore dell'antenna FM, AM, ZV, DAB e KEYLESS-GO

H3/1

Sirena di allarme (con codice 882 (Protezione dell'abitacolo e protezione antirimozione))

A2/32

Antenna lunotto

N10/6

Centralina di comando SAM lato anteriore

A8/1

Chiave trasmittente

N10/8

Centralina di comando SAM, lato posteriore

A26/17

Head-unit

N69/1

Centralina di comando porta anteriore, lato sinistro

A40/8

Display Audio/COMAND

N69/2

Centralina di comando porta anteriore, lato destro

A40/9

Unità di comando Audio/COMAND (tranne codice 446 (Touchpad only))

N69/3

Centralina di comando porta posteriore, lato sinistro

A85

Serratura porta anteriore, lato sinistro

N69/4

Centralina di comando porta posteriore, lato destro

A85s2

Microinterruttore scatto principale porta anteriore sinistra

N69/5

Centralina di comando KEYLESS-GO

A85/1

Serratura porta anteriore, lato destro

N70

Centralina di comando unità di comando sul tetto

A85/1s2

Microinterruttore scatto principale porta anteriore destra

N70a1

Ricevente protezione volumetrica dell'abitacolo (con codice 852 (Sistema di sensori per l'impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))

A85/3

Serratura porta posteriore sinistra

N70a2

Trasmittente protezione volumetrica dell'abitacolo lato sinistro (con codice 852 (Sistema di sensori per l'impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))

A85/3s2

Microinterruttore scatto principale porta posteriore sinistra

N70a3

Trasmittente protezione volumetrica dell'abitacolo lato destro (con codice 852 (Sistema di sensori per l'impianto d'allarme antifurto-antiscasso (EDW)) o con codice 882 (Protezione volumetrica dell'abitacolo e protezione antirimozione))

A85/4

Serratura porta posteriore destra

N72/1

Centralina di comando pannello di comando superiore

A85/4s2

Microinterruttore scatto principale porta posteriore destra

N72/1e3

Spia di funzionamento EDW

A85/5

Serratura cofano bagagli/portellone posteriore

N73

Centralina di comando blocchetto di accensione elettronico

A85/5s1

Interruttore scatto principale serratura cofano bagagli/portellone posteriore

N112/9

Centralina di comando HERMES (con codice 362 (HERMES LTE))

A105

Tappetino tattile (con codice 446 (Touchpad only) o codice 448 (Touchpad))

S62/43

Contattore cofano motore, lato sinistro

H2

Trombe, lato sinistro

Tipo 213.2
con codice 882 (Protezione volumetrica e protezione antirimozione)
Inoltre sono montati i seguenti componenti:

Sensore rottura vetro posteriore sinistro (B39)

Sensore rottura vetro posteriore destro (B39/1)

Sensore rottura vetro lunotto (B39/4)

Strumento combinato - Descrizione del componente

A1

GF54.30-P-6000FG

Head-unit - Descrizione del componente

Tipo 213
con codice 520 (Audio 20 USB)
tranne codice 506 (Autoradio Audio 20 NTG 5.5)
tranne codice 522 (Autoradio Audio 20)
tranne codice 531 (COMAND APS)
A26/17

GF82.85-P-3140FG

Tipo 213
con codice 522 (Autoradio Audio 20)
tranne codice 506 (Autoradio Audio 20 NTG 5.5)
tranne codice 520 (Audio 20 USB)
tranne codice 531 (COMAND APS)
A26/17

GF82.85-P-3140FGA

Tipo 213
con codice 506 (Autoradio Audio 20 NTG 5.5)
Tipo 213
con codice 531 (COMAND APS)
A26/17

GF82.85-P-3140FGB

Display Audio/COMAND - Descrizione del componente

A40/8

GF54.30-P-6150FG

Unità di comando audio/COMAND - Descrizione del componente

Tipo 213
tranne codice 446 (Solo tappetino tattile)
A40/9

GF54.21-P-4501FG

Modulo di comando tetto scorrevole panoramico - Descrizione del componente

Tipo 213
con codice 413 (Tetto Panorama scorrevole)
A98, A98n1

GF77.20-P-4106FG

Modulo di comando tetto scorrevole - Descrizione del componente

Tipo 213
con codice 414 (Tetto scorrevole)
A98/1

GF77.20-P-4108FG

Touchpad - Descrizione del componente

Tipo 213
con codice 446 (Solo tappetino tattile)
Tipo 213
con codice 448 (Touchpad)
A105

GF54.21-P-4511FG

Centralina di comando sistema di ritenuta supplementare - Descrizione dei componenti

N2/10

GF91.60-P-4080FG

Centralina di comando CDI - Descrizione del componente

Tipo 213 con motore 642.8
N3/9

GF07.16-P-6000OGW

Tipo 213 (tranne 213.016/216) con motore 654.9
N3/9

GF07.16-P-6000ORC

Tipo 213.016/216 con motore 654.9
N3/9

GF07.16-P-6000ORE

Tipo 213 con motore 656.9
N3/9

GF07.16-P-6000OIA

Centralina di comando ME - Descrizione del componente

Tipo 213 con motore 177.9
N3/10

GF07.61-P-6000MNA

Tipo 213 (tranne 213.050/053/153) con motore 274.9
N3/10

GF07.61-P-6000MRD

Tipo 213.050/053 con motore 274.9
N3/10

GF07.61-P-6000MRP

Tipo 213 con motore 276.8
N3/10

GF07.61-P-6000MND

Tipo 213 con motore 264.9
N3/10

GF07.61-P-6000MRG

Tipo 213 con motore 256.9
N3/10

GF07.61-P-6000MRT

Centralina di comando SAM lato anteriore - Descrizione del componente

N10/6

GF54.21-P-7010FG

Centralina di comando SAM lato posteriore - Descrizione del componente

N10/8

GF54.21-P-7030FG

Centralina di comando climatizzatore - Descrizione del componente

N22/1

GF83.40-P-2250FG

Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente

Tipo 213 (tranne 213.016/050/053/153/216)
N30/4

GF42.45-P-5119FG

Tipo 213.016/050/216
Tipo 213.053/153 con motore 274.9
N30/4

GF42.45-P-5119FGH

Apparecchiatura di comando climatizzatore lato anteriore - Descrizione del componente

N58/1

GF83.40-P-2260FG

Centralina di comando porta anteriore lato sinistro - Descrizione del componente

N69/1

GF72.29-P-6001FG

Centralina di comando porta anteriore lato destro - Descrizione del componente

N69/2

GF72.29-P-6009FG

Centralina di comando porta posteriore - Descrizione del componente

N69/3, N69/4

GF72.29-P-6021FG

Centralina di comando KEYLESS-GO - Descrizione del componente

N69/5

GF80.61-P-4204FG

Centralina di comando unità di comando sul tetto - Descrizione dei componenti

N70

GF82.20-P-5216FG

Centralina di comando blocchetto di accensione elettronico - Descrizione del componente

N73

GF80.57-P-6001FG

Centralina di comando HERMES, descrizione del componente

Tipo 213
con codice 360 (HERMES UMTS)
Tipo 213
con codice 362 (HERMES LTE)
N112/9

GF82.85-P-0221FG

Centralina di comando per comando cofano bagagli/portellone posteriore - Descrizione del componente

Tipo 213.0/1
con codice 881 (Chiusura a distanza del cofano bagagliaio)
Tipo 213.2
con codice 890 (Portellone EASY-PACK)
N121, N121/1

GF80.20-P-6092FG

Centralina di comando supporto del telefono cellulare - Descrizione del componente

Tipo 213
con codice 896 (Accesso al veicolo e abilitazione all'avviamento tramite telefono cellulare)
N123/8

GF82.70-P-0201FG

Centralina di comando organi della trasmissione - Descrizione del componente

Tipo 213 con motore 177.9
N127

GF54.21-P-2141MNA

Tipo 213 con motore 264.9, 274.9, 276.8
N127

GF54.21-P-2141MRP

Tipo 213 (tranne 213.016/216) con motore 654.9
Tipo 213 con motore 642.8
N127

GF54.21-P-2141ORC

Tipo 213.016/216 con motore 654.9
N127

GF54.21-P-2141ORE

Tipo 213 con motore 256.9
N127

GF54.21-P-2141LF

Tipo 213 con motore 656.9
N127

GF54.21-P-2141OGS

Centralina di comando elettronica di potenza - Descrizione del componente

Tipo 213.016/216 con motore 654.920
Tipo 213.050 con motore 274.9
Tipo 213.053/153 con motore 274.920
N129/1

GF08.20-P-1001FGH

Centralina di comando gestione del cambio completamente integrata - Descrizione del componente

Tipo 213 con cambio 725.0 (tranne 725.007/017/092/096)
Y38n4

GF27.60-P-5165ANL

Tipo 213 con cambio 725.007/017
Y38n4

GF27.60-P-5165AHU

Tipo 213 con cambio 725.092
Y38n4

GF27.60-P-5165ANO

Indice descrizione del funzionamento protezione antifurto e bloccaggio

GF80.00-P-0999FG

Documenti citati
