Scaricare, rabboccare il liquido di raffreddamento

AR20.00-P-1142MNP

Scaricare, rabboccare il liquido di raffreddamento

02.04.2020

Motore

177 nel tipo 167

1

Tappo

2

Unità della ventola

6

Puntone

9

Bocchettone di scarico

3

Dadi

7

Connettore a spina elettrico

10

Vite di scarico

4

Dadi

8

Sistema di bloccaggio

M43/6

Pompa di circolazione 1 circuito a bassa temperatura

5

Vite

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenze sul livello del liquido di raffreddamento

AH20.00-P-1142-01CW



Smontare

1

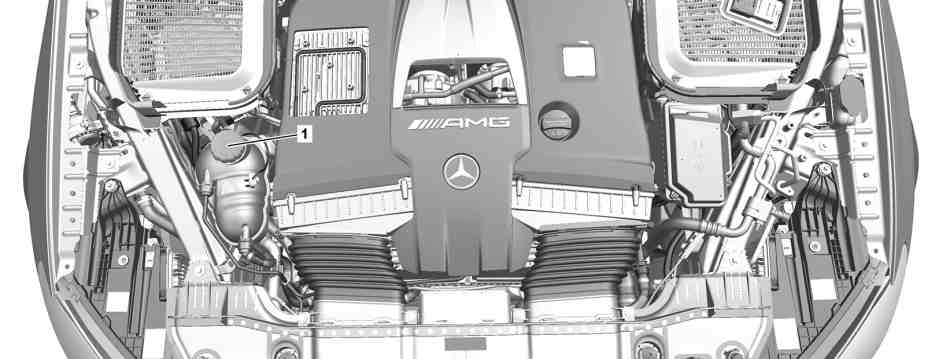

Togliere il coperchio di chiusura (1) dal serbatoio di compensazione.

2

Smontare il rivestimento inferiore del vano motore al centro e anteriore.

AR61.20-P-1105ME

3

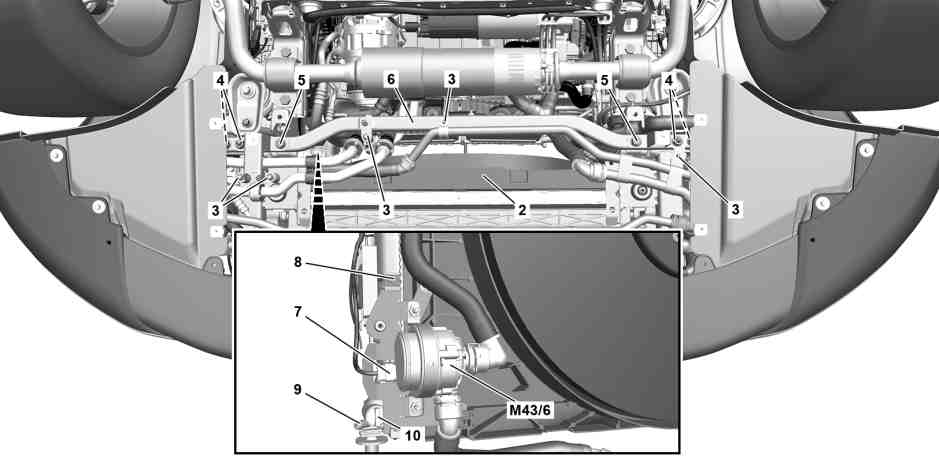

Togliere i dadi (3) e le tubazioni del liquido di raffreddamento dal puntone (6).

Motore 177 nel tipo 167
tranne codice M036 (Versione Maybach)

4

Smontare i dadi(4).

5

Svitare le viti (5) e smontare il puntone (6).

6

Sbloccare e staccare il connettore a spina elettrico (7).

Motore 177 nel tipo 167
tranne codice M036 (Versione Maybach)

7

Sbloccare il sistema di bloccaggio (8), smontare la pompa di circolazione 1 circuito a bassa temperatura (M43/6) con il supporto dell'unità della ventola (2) e con mezzi adeguati fare in modo che non possa cadere.

Motore 177 nel tipo 167
tranne codice M036 (Versione Maybach)

Scaricare

8

Spingere il flessibile di scarico sul raccordo di scarico (9) sul radiatore.

9

Aprire la vite di scarico (10) e raccogliere il liquido di raffreddamento che fuoriesce in un recipiente idoneo.


Svitare la vite di scarico (10) solo quanto basta a consentire il deflusso del liquido di raffreddamento.
Altrimenti la vite di scarico (10) si danneggia in modo irreparabile.

 Osservare la normativa per lo smaltimento del liquido di raffreddamento.

10

Serrare la vite di scarico (10) e staccare il flessibile di scarico.



Montare

11

Montare la pompa di circolazione 1 circuito a bassa temperatura (M43/6) su unità della ventola (2) e collegare il connettore a spina elettrico (7) con pompa di circolazione 1 circuito a bassa temperatura (M43/6).

Motore 177 nel tipo 167
tranne codice M036 (Versione Maybach)

12

Posizionare il puntone (6), avvitare e serrare le viti (5).

 Dado/vite traversa in basso sulla mensola di fissaggio radiatore

*BA62.30-P-1006-02I

13

Serrare i dadi (4).

 Dado/vite traversa in basso sulla mensola di fissaggio radiatore

*BA62.30-P-1006-02I

14

Posizionare le tubazioni del liquido di raffreddamento sul puntone (6) e serrare i dadi (3).

Motore 177 nel tipo 167
tranne codice M036 (Versione Maybach)

 M61

*BA00.10-P-1002-04A

Riempire

15

Riempire il liquido di raffreddamento e sfiatare il sistema di raffreddamento motore.

AR20.00-P-1142-04A

 Impianto di raffreddamento

*BF20.00-P-1001-02LA

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100

 Adattatore circuito NT

*285589012100

 Pompa a vuoto elettrica

*285589022100



Controllare

16

Controllare la tenuta del sistema di raffreddamento del motore.

AR20.00-P-1011MNO

 Montare la copertura del motore superiore solo dopo la prova di tenuta.

 Avviso

Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico.

Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo.

AS49.00-Z-0001-01A

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

17

Eseguire una prova di funzionamento del motore, controllando contemporaneamente il funzionamento e la tenuta del sistema di raffreddamento del motore.



Montare

18

Montare il rivestimento inferiore del vano motore al centro e sul lato anteriore.

AR61.20-P-1105ME

 Viti e dadi a filettatura metrica secondo MBN 10 105, 10 143

Numero

Denominazione

8.8

10.9

BA00.10-P-1002-04A

M61

Nm

9

13

 Frontale con rinforzo

Numero

Denominazione

Tipo 167

BA62.30-P-1006-02I

Dado/vite traversa in basso sulla mensola di fissaggio radiatore

M10

Nm

55

 Impianto di raffreddamento

Numero

Denominazione

Motore 177 nel tipo 167

BF20.00-P-1001-02LA

Impianto di raffreddamento

Quantità alla sostituzione in officina

Circuito principale

Liter

15,7

Circuito a bassa temperatura

Liter

5,0

Antigelo/acqua

fino a -37 °C

%

50/50

a partire da -38 °C

%

55/45

Specifiche per i materiali di consumo foglio

BB00.40-P-0310-01A

Specifiche per i materiali di consumo foglio

BB00.40-P-0325-06A

Specifiche per i materiali di consumo foglio

BB00.40-P-0326-06A
