Smontare, montare il collettore di scarico · ar1410p3915cd · Mercedes-Benz WIS

AR14.10-P-3915CD

Smontare, montare il collettore di scarico

15.11.2019

Motore

651 nel tipo 166, 172, 204, 207, 212, 218, 221

Smontare, montare il collettore di scarico

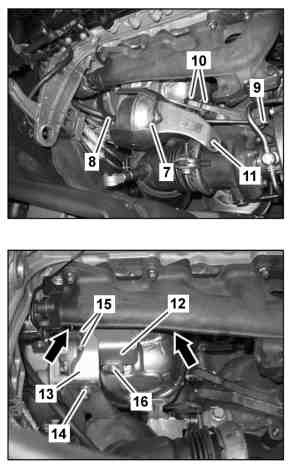

P14.10-2093-09

1	Viti	4	Viti	6	Collettore dei gas di scarico
2	Lamiera termoisolante	5	Dadi	B19/11	Sensore di temperatura a monte del turbocompressore a gas di scarico
3	Viti

7	Capsula a membrana valvola di regolazione della pressione di sovralimentazione con supporto
8	Flessibile di depressione
9	Dado
10	Viti
11	Vite
12	Supporto
13	Supporto
14	Dado
15	Dadi
16	Vite

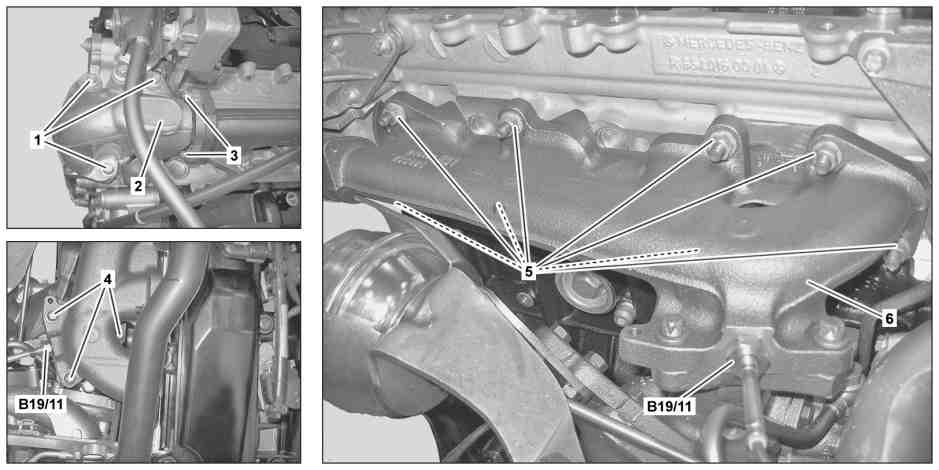

P14.10-2094-03

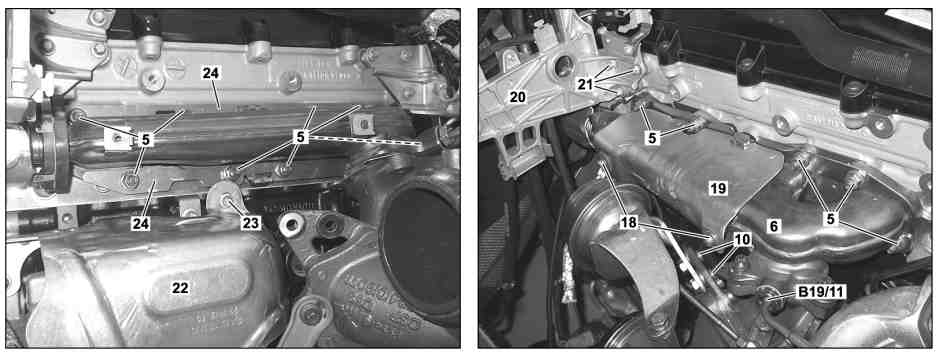

P14.10-2127-08

5	Dadi	19	Lamiera termoisolante	23	Vite
6	Collettore dei gas di scarico	20	Supporto	24	Lamiera di appoggio
10	Viti	21	Viti	B19/11	Sensore di temperatura a monte del turbocompressore a gas di scarico
18	Viti	22	Lamiera termoisolante

 	Smontare, montare
 Avviso	Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti	Indossare guanti, indumenti ed eventualmente occhiali protettivi.	AS00.00-Z-0002-01A
 Pericolo	Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)	Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.	AS00.00-Z-0035-01A
Avvertenza tecnica	Avvertenze su viti e dadi autobloccanti		AH00.00-N-0001-01A
1	Smontare la copertura del coperchio della testata cilindri
2	Smontare il motore	TIPO 212.098/298
			AR01.10-P-2400EH
3.1	Staccare l'unità catalizzatore-filtro particolato diesel dalla testata	TIPO 166, 172, 204 (tranne 204.9), 207, 212 (tranne 212.08/09/28/29), 218, 221
		Tipo 166	AR49.10-P-5501GQ
		TIPO 172, 204 (tranne 204.9), 207, 212 (tranne 212.08/09/28/29), 218	AR49.10-P-5501CD
		Tipo 221	AR49.10-P-5501SXI
3.2	Smontare il catalizzatore	TIPO 204.9, 212.08/09/28/29 (tranne 212.098/298)
			AR49.10-P-5500OMD
4	Smontare la capsula a membrana valvola di regolazione della pressione di sovralimentazione unitamente al supporto (7)		AR09.40-P-1002-01CD
		 A tal fine staccare il flessibile di depressione (8), svitare il dado (9) e le viti (10, 11).
		 Montaggio: Se le viti (10) sono a esagono cavo, sostituirle con viti a testa esagonale termoresistenti.
		 Montaggio: Regolare la capsula a membrana della valvola a farfalla di regolazione della pressione di sovralimentazione.
		 Dado capsula a depressione sul turbocompressore a gas di scarico	*BA09.40-P-1012-01P
		Vernice sigillante "Giallo"	*BR00.45-Z-1027-07A
		 Apparecchio controllo depressione	*201589132100
		 Vacuometro manuale	*001589732100
5	Svitare le viti (18) e smontare la lamiera termoisolante (19) dal collettore dei gas di scarico 6)	 Se presente.
		 Vite lamiera di schermatura sul collettore di scarico	*BA14.10-P-1002-01P
6	Svitare i dadi (14, 15) e rimuovere il supporto (13)	Tipo 204, 207, 212, 218, 221
7	Svitare le viti (16, frecce) e togliere il supporto (12)	Tipo 204, 207, 212, 218, 221
		 TIPO 204Vite/dado supporto gruppo catalizzatore-filtro antiparticolato diesel su basamento	*BA49.10-P-1029-01AC
		 TIPO 207, 212, 218Vite supporto filtro antiparticolato diesel in alto sul filtro antiparticolato diesel/basamento	*BA49.10-P-1006-01AE
		 Tipo 221Vite del supporto filtro antiparticolato diesel in alto sul filtro antiparticolato diesel/monoblocco	*BA49.10-P-1011-01AJ
8	Smontare il sensore di temperatura a monte del turbocompressore a gas di scarico (B19/11)		AR07.04-P-0071CD
9	Staccare il tubo di guida dell'astina di livello dell'olio dal supporto (20)	Tipo 166, 172
			AR01.45-P-9600CD
10	Svitare le viti (21), rimuovere il supporto (20) e portarlo fuori ingombro	Tipo 166, 172
		 Vite supporto filtro aria sulla testata	*BA09.10-P-1001-01K
11	Svitare le viti (1) e rimuovere la lamiera termoisolante (2)	 Vite lamiera di schermatura sul collettore di scarico	*BA14.10-P-1002-01P
12	Svitare le viti (3)	 Montaggio: Sostituire le viti (3) e le guarnizioni.
		 Vite tubazione di ricircolo dei gas di scarico su collettore dei gas di scarico	*BA14.20-P-1002-01K
13	Svitare le viti (4)	 Montaggio: Sostituire le viti (4) e le guarnizioni.
		 Collegamento a flangia collettore di scarico sul turbocompressore a gas di scarico	*BA09.40-P-1001-01P
14	Staccare il supporto anteriore e posteriore del turbocompressore a gas di scarico	TIPO 166, 172, 204, 207, 212 (tranne 212.098/298), 218, 221 con sovralimentazione a uno stadio	AR09.40-P-6020CDA
		TIPO 204, 212 (tranne 212.098/298) con sovralimentazione ad uno stadio	AR09.40-P-6020CDB
		TIPO 212.098/298	AR09.40-P-6020EH
		 Per ottenere spazio libero sufficiente per estrarre il collettore di scarico, il turbocompressore a gas di scarico deve essere leggermente abbassato e la guarnizione deve essere rimossa.
15	Scollegare il cavo di massa dalla batteria rete di bordo	Tipo 166, 172
Avvertenza tecnica	Avvertenze sulla batteria		AH54.10-P-0001-01A
		Tipo 166	AR54.10-P-0003GZ
		Tipo 172	AR54.10-P-0003W
		 Isolare il cavo di massa della batteria. Altrimenti può verificarsi un contatto involontario del cavo di massa scollegato con il punto di massa della batteria.
		 Non collegare apparecchi di mantenimento corrente di riposo.
16	Svitare la vite (23) e premere leggermente verso il basso la lamiera termoisolante (22)	 Montaggio: Prestare attenzione affinché la linguetta di fissaggio della vite (23) non venga incastrata dalla lamiera termoisolante (22) sotto il collettore dei gas di scarico.
17	Svitare i dadi (5) e togliere il collettore di scarico (6)	 Montaggio: Nella versione del collettore di scarico (6) ottenuta per fusione a partire dal numero del motore D6519XX 30 174293, in cui il foro di guida inferiore si trova nel lato inferiore del terzo cilindro, durante il montaggio del collettore di scarico (6) occorre utilizzare una boccola di centraggio supplementare in materiale sintetico. Questa viene sistemata in corrispondenza del foro di fissaggio inferiore del primo cilindro sul collettore di scarico (6). Durante la messa in funzione del motore la bussola in plastica si fonde e in caso di successivo montaggio del collettore di scarico (6) deve esserne montata una nuova. Sostituire il dado (5). Nella versione in lamiera di acciaio del collettore dei gas di scarico (6) non è richiesta alcuna boccola di centraggio.
		Osservare lo schema di serraggio del collettore di scarico (6).
		
		Schema di serraggio collettore dei gas di scarico
			AR09.40-P-6020-11CD
		 Dado sul collettore di scarico sulla testata, per collettore di scarico in acciaio	*BA14.10-P-1001-01P
		 Dado sul collettore di scarico sulla testata, per collettore di scarico di ghisa	*BA14.10-P-1003-01P
18	Estrarre la lamiera distanziatrice (24)	Tipo 166, 172
19	Rimuovere il collettore di scarico (6)
20	Rimuovere le guarnizioni	 Montaggio: Sostituire le guarnizioni di tenuta.
	Controllare
21	Controllare i tiranti a vite per danneggiamenti e allentamento	 Sostituire i tiranti danneggiati e serrare a fondo quelli allentati.
		 Prigioniero collettore dei gas di scarico sulla testata	*BA01.30-P-1003-01V
	Pulire
22	Pulire le superfici di tenuta del collettore di scarico (6) e della testata cilindri	 Per pulire la superficie di tenuta sulla testata non impiegare oggetti affilati o appuntiti. In caso contrario le superfici di tenuta potrebbero danneggiarsi.
23	Montaggio in successione inversa
 Avviso	Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso	Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.	AS00.00-Z-0005-01A
24	Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico

 Coppie di serraggio testata

Numero	Denominazione		Motore 651
BA01.30-P-1003-01V	Prigioniero collettore dei gas di scarico sulla testata	Nm	20

 Filtro aria

Numero	Denominazione		Motore 651
BA09.10-P-1001-01K	Vite supporto filtro aria sulla testata	Nm	9

 Turbocompressore a gas di scarico

Numero	Denominazione			Motore 651
BA09.40-P-1001-01P	Collegamento a flangia collettore di scarico sul turbocompressore a gas di scarico	1ª fase	Nm	20
		2ª fase	°	90

 Turbocompressore a gas di scarico

Numero	Denominazione			Motore 651
BA09.40-P-1012-01P	Dado capsula a depressione sul turbocompressore a gas di scarico	M6	Nm	9

 Collettore di scarico

Numero	Denominazione		Motore 651
BA14.10-P-1001-01P	Dado sul collettore di scarico sulla testata, per collettore di scarico in acciaio	Nm	30

 Collettore di scarico

Numero	Denominazione		Motore 651
BA14.10-P-1002-01P	Vite lamiera di schermatura sul collettore di scarico	Nm	8

 Collettore di scarico

Numero	Denominazione			Motore 651
BA14.10-P-1003-01P	Dado sul collettore di scarico sulla testata, per collettore di scarico di ghisa	1ª fase	Nm	15
		2ª fase	Nm	35

 Ricircolo gas di scarico

Numero	Denominazione			Motore 651
BA14.20-P-1002-01K	Vite tubazione di ricircolo dei gas di scarico su collettore dei gas di scarico	1ª fase	Nm	12
		2ª fase	°	90

 Impianto di scarico

Numero	Denominazione		Motore 642, 651 nel tipo 207	Motore 642, 651 nel tipo 212
BA49.10-P-1006-01AE	Vite supporto filtro antiparticolato diesel in alto sul filtro antiparticolato diesel/basamento	Nm	20	20

 Impianto di scarico

Numero	Denominazione		Motore 642, 651 nel tipo 218
BA49.10-P-1006-01AE	Vite supporto filtro antiparticolato diesel in alto sul filtro antiparticolato diesel/basamento	Nm	20

 Impianto di scarico

Numero	Denominazione		Motore 651 nel tipo 221
BA49.10-P-1011-01AJ	Vite del supporto filtro antiparticolato diesel in alto sul filtro antiparticolato diesel/monoblocco	Nm	20

 Impianto di scarico

Numero	Denominazione		Motore 642, 646, 651 nel tipo 204
BA49.10-P-1029-01AC	Vite/dado supporto gruppo catalizzatore-filtro antiparticolato diesel su basamento	Nm	20

001 589 73 21 00

Vacuometro manuale

201 589 13 21 00

Apparecchio controllo depressione

Materiali per la riparazione

Numero	Denominazione	Numero di ordinazione
BR00.45-Z-1027-07A	Vernice sigillante "Giallo"	Lackfabrik Bäder GmbH & Co. KG Dieselstraße 34 73734 Esslingen Germania Tel. +49 711 381607 Fax +49 711 383092
