Smontare, montare il motore

AR01.10-P-2400TK

Smontare, montare il motore

18.08.2015

Motore

271.941 nel tipo 211.042/242 con cambio 716.628, 722.695

Motore

271.956 nel tipo 211.041/241 con cambio 716.628, 722.695

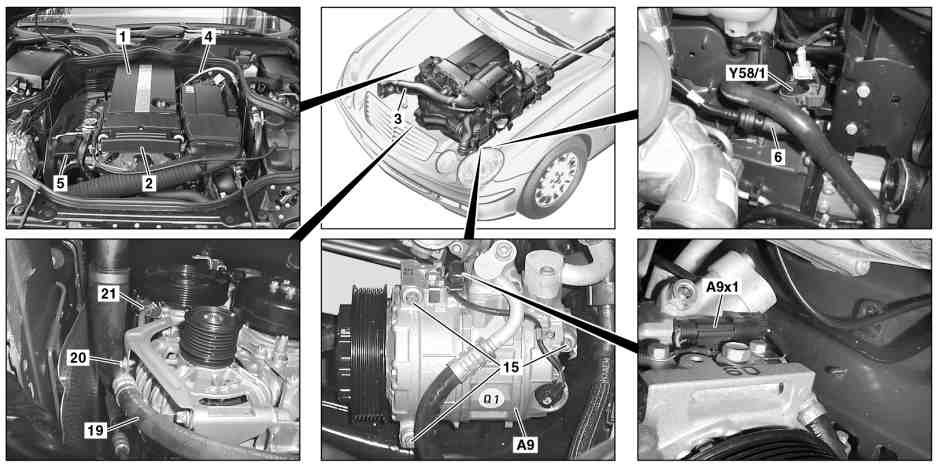

1

Copertura del motore

6

Flessibile

A9

Compressore del fluido refrigerante

2

Carena motore lato anteriore

15

Viti

A9x1

Connettore a spina del compressore del fluido refrigerante

3

Canale di aspirazione aria motore

19

Flessibile dilatabile per alta pressione

Y58/1

Valvola di commutazione della rigenerazione

4

Tubazione di alimentazione

20

Vite

5

Serbatoio di riserva della pompa servosterzo

21

Dado di raccordo

10

Supporto

13

Viti

17

Cavo

11

Impianto di scarico anteriore

14

Viti

157

Precatalizzatore

12

Dadi

16

Cavi

7

Viti

23

Flessibile del liquido di raffreddamento

28

Leva

8

Raccordi di pressione

24

Flessibile del liquido di raffreddamento

29

Collegamenti tubazione

9

Condotto aria di sovralimentazione

25

Spina di sicurezza

M16/6

Attuatore farfalla

18

Viti

26

Asta di innesto

22

Flessibile del liquido di raffreddamento

27

Copertura

 

Smontare, montare

 Pericolo!

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Pericolo!

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

1

Scollegare il cavo di massa della batteria

Tipo 211.041 con motore 271.956 con cambio 716.628, 722.695
Tipo 211.042 con motore 271.941 con cambio 716.628, 722.695

AR54.10-P-0003T

Tipo 211.241 con motore 271.956 con cambio 716.628, 722.695
Tipo 211.242 con motore 271.941 con cambio 716.628, 722.695

AR54.10-P-0003TA

2

Staccare la copertura del motore (1) dal coperchio testata tirandola verso l'alto

3

Sganciare la copertura anteriore del motore (2)

4

Smontare il condotto di aspirazione aria del motore (3)

5

Smontare la cinghia trapezoidale a nervature

AR13.22-P-1202QK

6

Scaricare la pressione del carburante tramite il raccordo di servizio

AR07.03-P-1460-01TK

 Pericolo!

Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.

È vietato fumare, produrre scintille e utilizzare fiamme libere. Versare i carburanti solo in recipienti adeguati e opportunamente contrassegnati.
Per la manipolazione del carburante indossare indumenti protettivi.

AS47.00-Z-0001-01A

7

Smontare la tubazione carburante (4) dal distributore carburante

 Raccogliere il carburante che fuoriesce e tappare i raccordi.

 Montaggio: Controllare la tenuta del collegamento a vite.

 Tubazione di mandata carburante sul distributore carburante

*BA07.52-P-1002-01B

 Set di tappi

*129589009100

8

Aspirare l'olio dal serbatoio (5) della pompa servosterzo

 Pompa manuale

*210589007100

9

Staccare il flessibile (6) dalla valvola di commutazione della rigenerazione (Y581)

10

Svitare le viti (7) e smontare il raccordo di pressione (8) dall'attuatore valvola a farfalla (M16/6)

 Vite condotto aria di sovralimentazione a valle dell'intercooler sullo smorzatore di pressione

*BA09.41-P-1004-02A

11

Scaricare il liquido di raffreddamento

AR20.00-P-1142T

12

Aspirare, scaricare l'olio motore



AP18.00-P-0101AB

13

Scollegare il fascio di cavi motore

AR01.00-P-2410-02TK

14

Smontare il condotto aria di sovralimentazione (9) dall'intercooler ed estrarlo con il raccordo di mandata (8)

15

Svitare il supporto (10) dell'impianto di scarico anteriore (11), svitando i dadi (12) e le viti (13)

 Dado impianto di scarico lato anteriore sul supporto

*BA49.10-P-1004-01K

 Vite supporto impianto di scarico lato anteriore sul cambio

*BA49.10-P-1005-01K

16

Smontare l'impianto di scarico anteriore (11) dal precatalizzatore (157), svitando le viti (14)

 Vite impianto di scarico anteriore sul precatalizzatore

*BA49.10-P-1007-01K

17

Smontare il compressore del fluido refrigerante (A9) svitando le viti (15)

 Sfilare il connettore a spina del compressore del fluido refrigerante (A9x1) e fissare il compressore del fluido refrigerante (A9) con il gruppo di tubi collegato in basso a lato del vano motore.

 Vite del compressore refrigerante sul supporto

*BA83.55-P-1001-01G

18

Smontare l'asta di innesto

Tipo 211.0/2 con cambio 722.695

AR27.60-P-0990T

19

Sbloccare ed estrarre il perno di bloccaggio (25)

Motore 271.941 nel tipo 211.042/242 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))
Motore 271.956 nel tipo 211.041/241 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))

20

Disimpegnare l'asta di comando (26) dal cambio

Motore 271.941 nel tipo 211.042/242 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))
Motore 271.956 nel tipo 211.041/241 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))

21

Disimpegnare il riparo (27) e sganciare il cavo di comando dalla leva (28)

Motore 271.941 nel tipo 211.042/242 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))
Motore 271.956 nel tipo 211.041/241 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))

22

Scollegare la tubazione di collegamento (29) per l'azionamento della frizione

Motore 271.941 nel tipo 211.042/242 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))
Motore 271.956 nel tipo 211.041/241 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))



Avvertenze sul liquido per i freni

AH42.50-P-0001-01A

 Tappare gli attacchi.

 Set di tappi

*129589009100

23

Smontare le tubazioni (16) dal radiatore olio del cambio automatico

Tipo 211.0/2 con cambio 722.695

 Tappare gli attacchi.

 Dado di raccordo tubazione olio cambio sul radiatore

*BA27.55-P-1001-01B

 Set di tappi

*129589009100

24

Smontare la tubazione (17) dal radiatore del servosterzo

 Controllare lo stato delle fascette stringitubo e della tubazione, eventualmente sostituirle.

25

Smontare l'albero di trasmissione dal cambio

AR41.10-P-0050-02T

26

Smontare il supporto motore posteriore

AR22.10-P-1160T

 Dopo lo smontaggio del cuscinetto motore posteriore abbassare il cambio in modo che il supporto del cuscinetto motore posteriore appoggi sulla traversa motore. Abbassare il martinetto e collocarlo sotto la vettura.

27

Smontare il cuscinetto motore dal supporto assale anteriore svitando le viti (18)

 Cuscinetto motore lato anteriore sul supporto dell'assale anteriore

*BA22.10-P-1002-03A

28

Smontare il flessibile dilatabile alta pressione (19) dalla pompa servosterzo e dal supporto, svitando la vite (20) ed il dado a risvolto (21)

 Montaggio: Sostituire l'anello di tenuta.

 Raccordo del flessibile dilatabile/della tubazione per l'alta pressione sulla pompa del servosterzo

*BA46.30-P-1001-01M

 Vite flessibile dilatabile per alte pressioni sul supporto alternatore

*BA46.30-P-1017-01M

29

Scollegare il flessibile del liquido di raffreddamento (22) dalla parete divisoria

 Controllare l'integrità del flessibile del liquido di raffreddamento, se necessario sostituire.

30

Smontare il flessibile del liquido di raffreddamento (23)

 Controllare l'integrità del flessibile del liquido di raffreddamento, se necessario sostituire.

31

Smontare il flessibile del liquido di raffreddamento (24) dal basamento

 Controllare l'integrità del flessibile del liquido di raffreddamento, se necessario sostituire.

32

Rimuovere il motore sollevandolo


Estrarre con cautela il motore e prestare attenzione che il motore non entri in contatto con la parete di separazione.
Altrimenti durante l'estrazione del motore i cavi, le tubazioni e la parete di separazione possono essere danneggiati.

 Sollevare leggermente in modo uniforme il lato anteriore e posteriore del motore, quindi tirarlo leggermente in avanti, abbassarlo posteriormente e rimuoverlo sollevandolo.

 Apparecchiature/attrezzi reperibili in commercio
Regolatore di carico

33

Montaggio in successione inversa

34

Spurgare l'impianto di azionamento della frizione

Tipo 211.0/2 con cambio 716.628

AR25.20-P-0070P

35

Controllare la scorrevolezza del comando cambio

Tipo 211.0/2 con cambio 716.628

In caso di innesto difficoltoso:



Regolare il cavo di comando marcia

Tipo 211.0/2 con cambio 716.628

AR26.60-P-0635-02E

 Calibro di regolazione

*716589002300

36.1

Controllare il livello dell'olio nel cambio e se necessario rabboccare

Motore 271.941 nel tipo 211.042/242 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))
Motore 271.956 nel tipo 211.041/241 con cambio 716.628 a partire da 01/06/00
tranne codice 424 (SEQUENTRONIC (cambio comfort))

 Livello corretto dell'olio = 10 mm sotto il bordo inferiore del foro di riempimento. Eseguire la misurazione con una chiave ad esagono cavo.

36.2

Controllare e, se necessario, correggere il livello dell'olio nel cambio automatico

Tipo 211.0/2 con cambio 722.695

AR27.00-P-0100AC

37

Riempire e sfiatare la pompa servosterzo

AR46.30-P-0010T

 Ripartitore di carburante

Numero

Denominazione

Motore 271.9

BA07.52-P-1002-01B

Tubazione di mandata carburante sul distributore carburante

Nm

24

 Condotto aria di sovralimentazione

Numero

Denominazione

Motore 271

BA09.41-P-1004-02A

Vite condotto aria di sovralimentazione a valle dell'intercooler sullo smorzatore di pressione

Nm

8

 Cuscinetto motore, supporto motore (lato veicolo)

Numero

Denominazione

Tipo 211 tranne 4 MATIC

BA22.10-P-1002-03A

Cuscinetto motore lato anteriore sul supporto dell'assale anteriore

Nm

35

 Raffreddamento olio del cambio

Numero

Denominazione

Cambio 722.6 nel tipo 211

BA27.55-P-1001-01B

Dado di raccordo tubazione olio cambio sul radiatore

Nm

25

 Pompa del servosterzo

Numero

Denominazione

Tipo 211 con motore 271

BA46.30-P-1001-01M

Raccordo del flessibile dilatabile/della tubazione per l'alta pressione sulla pompa del servosterzo

Nm

40

 Pompa del servosterzo

Numero

Denominazione

Tipo 211 con motore 271

BA46.30-P-1017-01M

Vite flessibile dilatabile per alte pressioni sul supporto alternatore

Nm

10

 Impianto di scarico

Numero

Denominazione

Motore 271 nel tipo 211

BA49.10-P-1004-01K

Dado impianto di scarico lato anteriore sul supporto

Nm

20

 Impianto di scarico

Numero

Denominazione

Motore 271 nel tipo 211

BA49.10-P-1005-01K

Vite supporto impianto di scarico lato anteriore sul cambio

Nm

20

 Impianto di scarico

Numero

Denominazione

Motore 271 nel tipo 211

BA49.10-P-1007-01K

Vite impianto di scarico anteriore sul precatalizzatore

Nm

20

 Compressore del fluido refrigerante

Numero

Denominazione

Motore 271 nel tipo 171, 172, 203, 209, 211, 212

BA83.55-P-1001-01G

Vite del compressore refrigerante sul supporto

Nm

20
