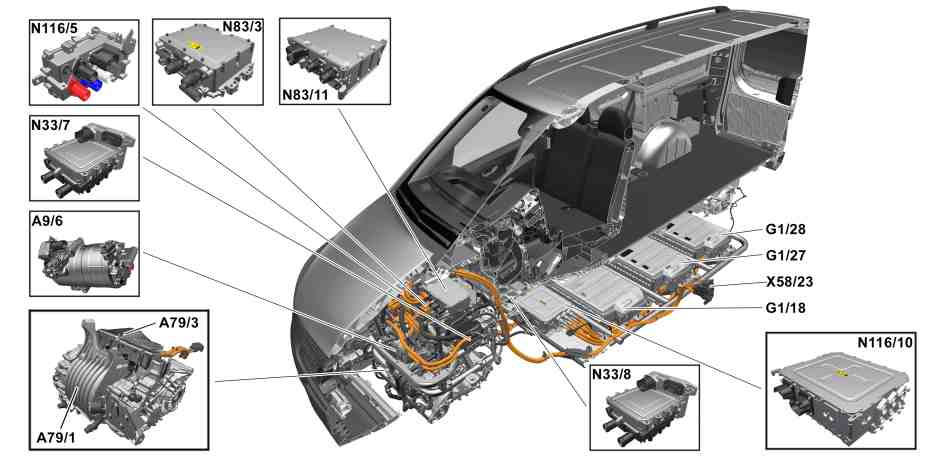

S08.00-A024-79
Celkový přehled, znázorněno s motorem 780.701 |
A9/6 | Elektrický kompresor klimatizace | N33/8 | Řídicí jednotka vyhřívání akumulátoru | |
A79/1 | Elektrický stroj | N83/3 | Řídicí jednotka měniče DC/DC | |
A79/3 | Řídicí jednotka elektrického stroje | N83/11 | Nabíjecí zařízení pro nabíjení vysokonapěťového akumulátoru střídavým proudem | |
G1/18 | Vysokonapěťový akumulátor 1 | N116/5 | Modul vysokonapěťového rozvaděče 1 | |
G1/27 | Vysokonapěťový akumulátor 2 | N116/10 | Modul vysokonapěťového rozvaděče 2 | |
G1/28 | Vysokonapěťový akumulátor 3 | X58/23 | Zásuvka napájení 230 V | |
N33/7 | Řídicí jednotka vysokonapěťového přihřívače PTC |

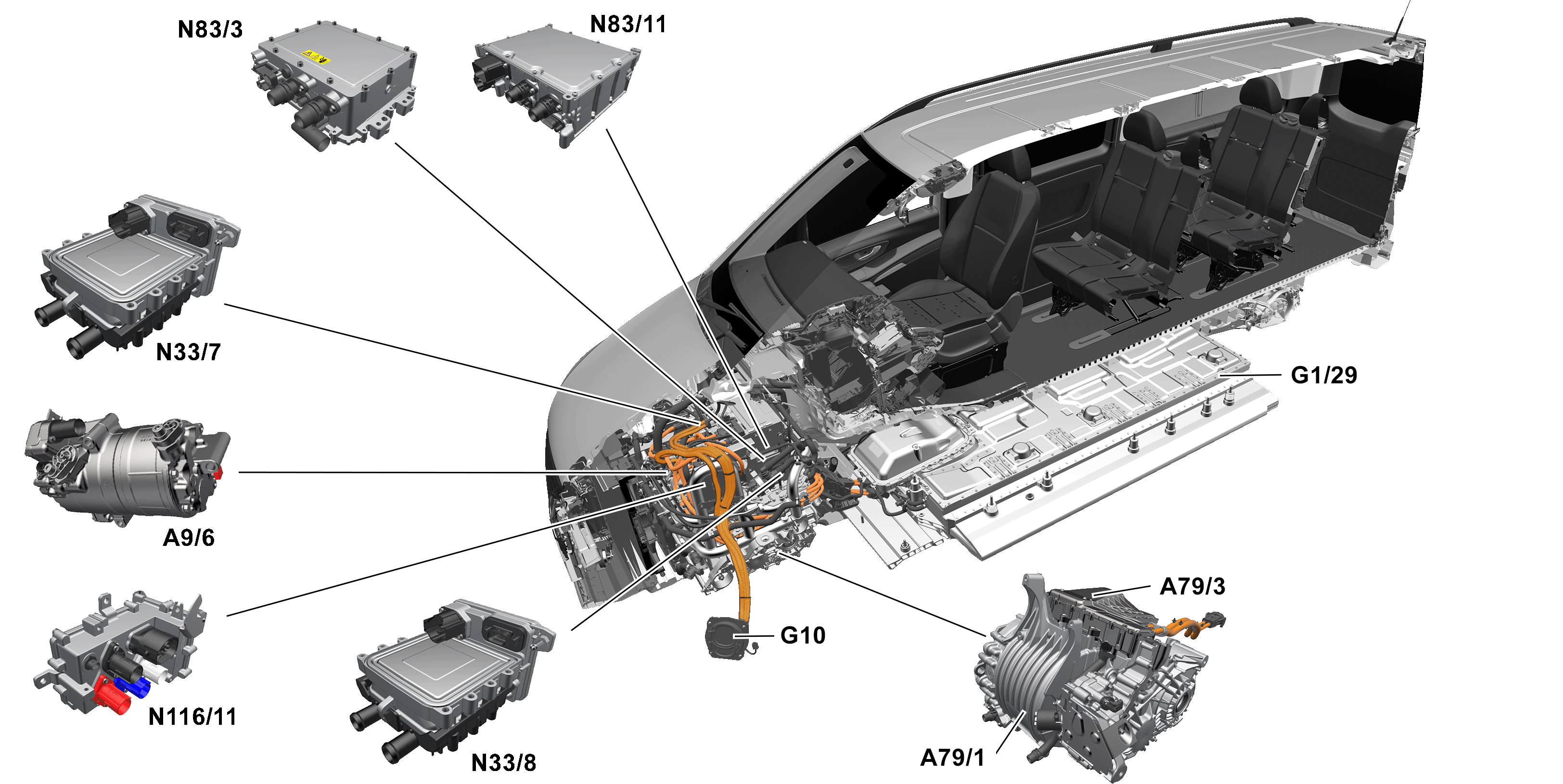

S08.00-A033-79
Celkový přehled, znázorněno s motorem 780.702 |
A9/6 | Elektrický kompresor klimatizace | N33/7 | Řídicí jednotka vysokonapěťového přihřívače PTC | |
A79/1 | Elektrický stroj | N33/8 | Řídicí jednotka vyhřívání akumulátoru | |
A79/3 | Řídicí jednotka výkonové elektroniky | N83/3 | Řídicí jednotka měniče DC/DC | |
G1/29 | Vysokonapěťový akumulátor | N83/11 | Nabíjecí zařízení pro nabíjení vysokonapěťového akumulátoru střídavým proudem | |
G10 | Zásuvka vozidla pro nabíjení stejnosměrným proudem/nabíjení střídavým proudem | N116/11 | Vysokonapěťový rozdělovač energie |

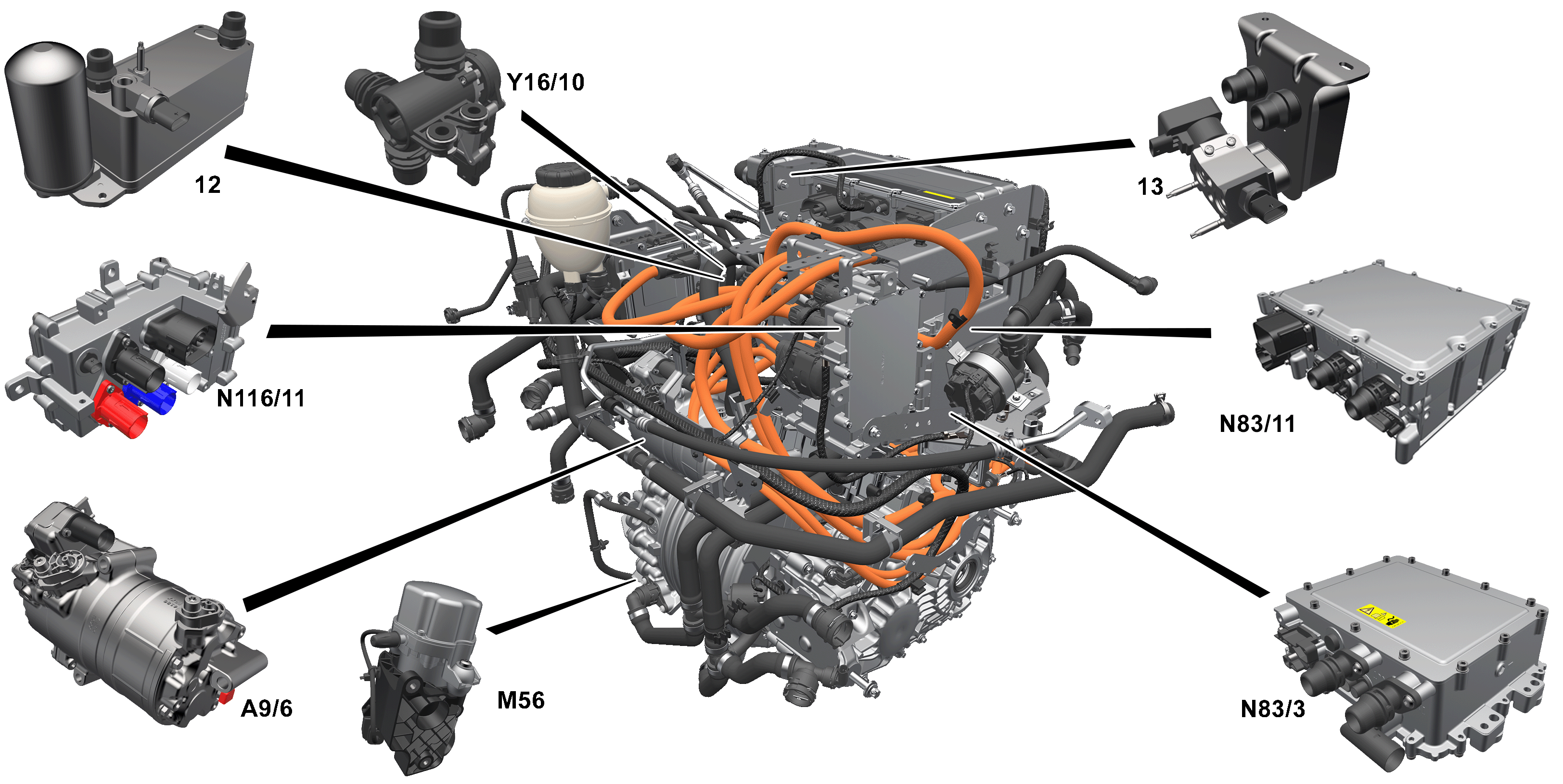

S83.00-A021-79
Přehled součástí, znázorněno s motorem 780.701 |
12 | Kondenzátor | N83/3 | Řídicí jednotka měniče DC/DC | |
13 | Výměník tepla | N83/11 | Nabíjecí zařízení pro nabíjení vysokonapěťového akumulátoru střídavým proudem | |
A9/6 | Elektrický kompresor klimatizace | N116/5 | Modul vysokonapěťového rozvaděče 1 | |
M56 | Elektrická vývěva | Y16/10 | Přepínací ventil pro zamezení vytváření kondenzované vody |

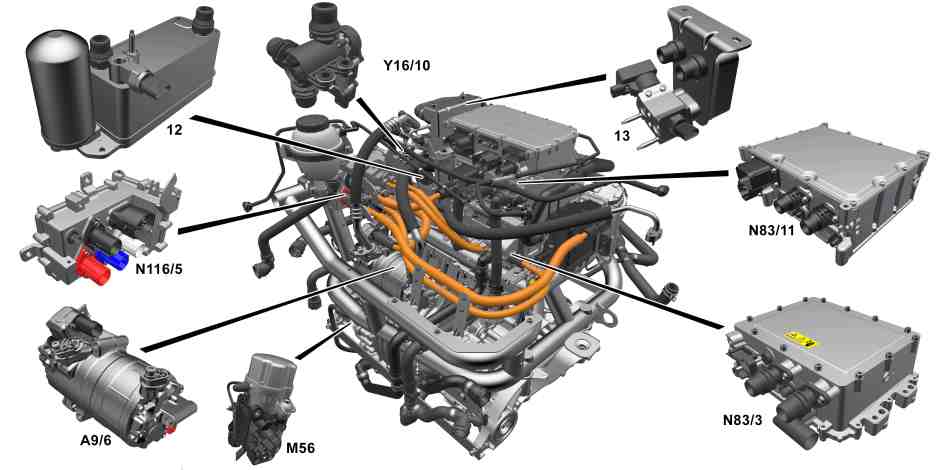

S83.00-A025-79
Přehled součástí, znázorněno s motorem 780.702 |
12 | Kondenzátor | N83/3 | Řídicí jednotka měniče DC/DC | |
13 | Výměník tepla | N83/11 | Nabíjecí zařízení pro nabíjení vysokonapěťového akumulátoru střídavým proudem | |
A9/6 | Elektrický kompresor klimatizace | N116/11 | Vysokonapěťový rozdělovač energie | |
M56 | Elektrická vývěva | Y16/10 | Přepínací ventil pro zamezení vytváření kondenzované vody |
Nebezpečí | Nebezpečí požáru/exploze kvůli zkratu a unikajícímu výbušnému plynu. Nebezpečí popálení/poranění poleptáním očí, pokožky a sliznic elektrolytem / elektrolytovou mlhou akumulátoru při zkratu nebo následkem světelného oblouku. Nebezpečí otravy při požití akumulátorového elektrolytu nebo při absorpci olova pokožkou a tělesnými otvory. Nebezpečí ohrožení života kvůli elektrickým napětím U >= 30 V AC a U >= 60 V DC. | Zákaz manipulace s ohněm, jiskrami, otevřeným světlem a zákaz kouření. Používat ochranné rukavice, ochranný oděv a ochranné brýle pro práci s kyselinami. Akumulátorový elektrolyt doplňovat pouze do vhodných a příslušně označených nádrží. | |
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení. | |
Upozornění na věcné škody | Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky | ||
Upozornění na věcné škody | Upozornění k akumulátoru | ||
| Zkontrolovat | ||
1 | Zkontrolujte, zda máte požadovanou kvalifikaci pro posuzování bezpečnosti vysokonapěťových sítí vozidla. | ||
| Servisní informace: kvalifikační opatření pro práce na vysokonapěťových sítích vozidel, lithium-iontových akumulátorech a plynových hnacích systémech | ||
Kontroly před vjezdem do servisu u vozidla se závadou ve vysokonapěťové síti vozidla nebo s poškozením při nehodě | |||
2 | Před vjezdem do servisu provést vizuální kontrolu oranžových vysokonapěťových vedení, vysokonapěťových komponentů, resp. montovaných dílů v oblasti vysokonapěťových komponentů ohledně výskytu požáru, kouře, následků požáru nebo vnitřního vzniku tepla. | Výskyt kouře je často předstupněm požáru. | |
Při výskytu kouře, nabíhacích barev nebo seškvařených součástí | |||
| |||
Okamžitě provést tísňové volání na příslušné specifické číslo tísňového volání podle oblasti a země, nesahat na vysokonapěťové komponenty a opustit nebezpečnou oblast. | |||
3 | Před vjezdem do servisu provést kontrolu ohledně výskytu poškození při nehodě u spodku vozidla nebo v oblasti vysokonapěťových komponentů. | ||
| Servisní informace: manipulace s vysokonapěťovými akumulátory po nehodě s aktivací airbagu, resp. pyrotechnické pojistky | ||
4 | Před vjezdem do servisu provést kontrolu lithium-iontového akumulátoru ohledně akutního nebezpečí. | ||
5 | Zajet s vozidlem do servisu. | Pokud nebyly v rámci pracovních kroků 2 až 4 zjištěny žádné závady. | |
Další kontroly v servisu u vozidla se závadou ve vysokonapěťové síti vozidla nebo s poškozením při nehodě | |||
6 | Připojit diagnostický systém a provést krátký test. | ||
| Připojení STAR DIAGNOSIS, načtení chybové paměti | ||
Při výskytu chybového hlášení v některém z vysokonapěťových komponentů nebo při závadě izolace | |||
| |||
Odstranit tyto závady v rámci opravárenských prací podle opravárenské dokumentace. | |||
7 | Provést další kontroly lithium-iontového akumulátoru v servisu. | Pokud je na základě požáru nebo poškození při nehodě v oblasti lithium-iontového akumulátoru nebo na základě chybového hlášení v diagnostickém systému nutné předpokládat výskyt poškození. | |
8 | Odpojit vysokonapěťovou síť vozidla od napětí. | Pokud je na základě požáru nebo poškození při nehodě v oblasti vysokonapěťových komponentů nebo na základě chybového hlášení v diagnostickém systému nutné předpokládat poškození oranžových vysokonapěťových vedení nebo vysokonapěťových komponentů. | |
Motor 780.701 v typu 447 | |||
Motor 780.702 v typu 447 | |||
9 | Zkontrolovat oranžová vysokonapěťová vedení a zásuvky v oblasti požáru nebo nehody ohledně poškození. | Při poškození oranžového vysokonapěťového vedení, resp. stávajících zásuvek | |
| |||
Odstranit tyto závady v rámci opravárenských prací podle opravárenské dokumentace. |
