Vyměnit hadice kapaliny pro chlazení a ohřívání · ap2020t2081a · Mercedes-Benz WIS

AP20.20-T-2081A

Vyměnit hadice kapaliny pro chlazení a ohřívání

28.1.09

MOTOR 441.980 v TYPU 613.355

MOTOR 402.970, 446.938 v TYPU 613.455 /485

MOTOR 489.960 v TYPU 671.000

MOTOR 447.949 /960 v TYPU 671.005

MOTOR 447.949 v TYPU 671.010

MOTOR 489.961 v TYPU 671.312

MOTOR 447.947 /948 v TYPU 671.322

MOTOR 447.948 v TYPU 671.327

MOTOR 457.944 v TYPU 613.358 /388

T83.00-0003-04

Uspořádání vedení kapaliny pro ohřev u

typu 671.0 kromě 671.3

T83.00-0004-06

Uspořádání vedení kapaliny pro ohřev u typu 671.3

T83.00-0005-05

Uspořádání vedení kapaliny pro ohřev u typu 613.355

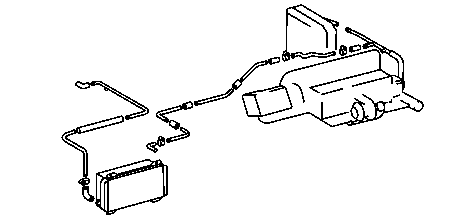

T20.20-0019-10

Uspořádání chladicích hadic typu 671

T20.20-0020-10

Uspořádání přídavného chladiče typ 671

T20.20-0021-10

Uspořádání chladicích hadic typu 613.355

	Demontáž
Nebezpečí!	Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny	Systém chlazení otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek k pití. Použít ochranné rukavice, ochranný oděv a ochranné brýle.	AS20.00-Z-0001-01A
	Upozornění pro chladicí kapalinu	Všechny motory	AH20.00-N-2080-01A
1	Vypustit chladicí kapalinu z chladiče a motoru a zachytit ji do čisté nádoby	 Silně znečistěná chladicí kapalina, a také chladicí kapalina, která je 2 roky nebo déle v chladicím a výhřevném zařízení, se musí vyměnit.
		Typ 671	AP20.00-T-2080-01A
			*BF20.00-N-1001-01D
		Typ 613	AP20.00-T-2080-01B
			*BF20.00-N-1001-01D
2	Demontovat veškeré hadice chlazení a ohřevu (včetně přídavného topení)
3	Zkontrolovat těsnicí plochy hrdel trubek a vedení ohledně správného stavu
	Montáž
4	Namontovat nové chladicí/ohřívací hadice
5	Doplnit chladicí kapalinu	 Zkontrolovat vypuštěnou chladicí kapalinu na její stav a na dostačující protikorozní/nemrznoucí ochranu. Pokud je to nutné, vyměnit chladicí kapalinu nebo doplnit přípravek proti korozi/mrazu
		Chladicí kapalina, výměna	AP20.00-T-2080A
6	Zkontrolovat na těsnost chladicí a ohřívací zařízení pomocí zkušebního přístroje		AP20.00-T-2050A
			*001589832100

 Chlazení motoru

Číslo	Název			Motor 402.970, 441.980, 446.938, 457.944	Motor 447


BF20.00-N-1001-01D	Plnicí množství chladicí kapaliny	bez VOITH retardéru	Litr	75...100	76...92
		s VOITH retardérem	Litr	95...120	–
		Předpisy provozních látek	List	BB00.40-P-0310-01A	BB00.40-P-0310-01A
			List	BB00.40-P-0325-02A	BB00.40-P-0325-02A

 Chlazení motoru

Číslo	Název			Motor 489


BF20.00-N-1001-01D	Plnicí množství chladicí kapaliny	bez VOITH retardéru	Litr	70...80
		s VOITH retardérem	Litr	–
		Předpisy provozních látek	List	BB00.40-P-0310-01A
			List	BB00.40-P-0325-02A

Zkušební přístroj

001 589 83 21 00
