Enjektör tutucusunun sökülmesi, takılması · ar0711d5500a · Mercedes-Benz WIS

AR07.11-D-5500A

Enjektör tutucusunun sökülmesi, takılması

7.1.10

MOTOR 602.980 TİP 901, 902, 903, 904'te

MOTOR 602.984 TİP 667, 668, 670'de

MOTOR 602.985 TİP 668, 670'de

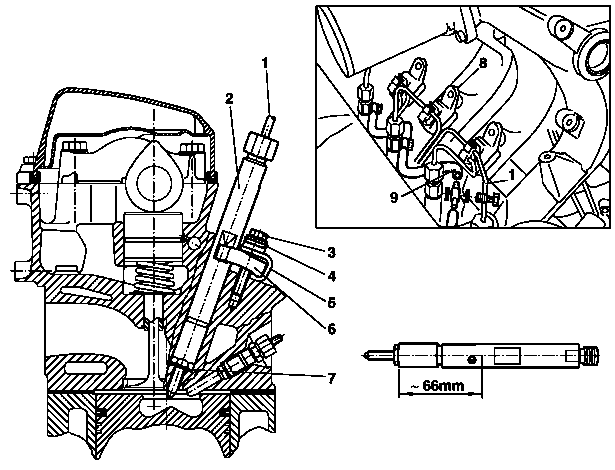

D07.11-0012-06

1 Enjeksiyon borusu

2 Enjektör tutucusu

3 Cıvata

4 Küresel pul

5 Kelepçe

6 Gerdirme kıskacı

7 Conta

8 Tutucu

9 Yakıt geri dönüş boruları

 	Sökme, Montaj
1	Elektrik soket bağlantılarını iğne haraketi sensöründen ve püskürtme ayarlayıcısından çekip çıkarın	Bakınız: 
		Dağıtıcı enjeksiyon pompasının elektrik kablolarının ayrılması, bağlanması	AR07.13-D-8410-03A
2	Emme manifoldundaki ek parçaların sökülmesi	 Emme bağlantı parçasındaki turboşarj hortumunu sadece çözün ve çekip çıkarın
			*BA09.20-N-1002-02B
3	Enjeksiyon borularının tutucusunu (8) emme borusundan çözün		*000589680300
			*BA07.13-N-1007-01A
4	Enjeksiyon borularını (1) enjektör tutucularından çözün		*BA07.13-N-1001-01A
5	Yakıt geri dönüş borularını (9) enjektör tutucularından çözün
6	Sıkma plakalarını (6) çözün ve kelepçe (5), küresel rondela (4) ve cıvata (3) ile birlikte çıkarın	 Montaj: Cıvatalar sıkılmamalıdır. Kelepçeyi, küresel rondelayı ve cıvatayı yenileyin.	AR07.11-D-5500-01A
			*BA07.13-N-1006-01A
7	Enjektör tutucusunu (2) çekip çıkarın ve contayı (7) çıkarın	 Sıkışan enjektör tutucularında (2) darbeli çektirme kullanın
			*355589016300
		 Montaj: Contayı (7) yenileyin Takıt geri dönüş borusunun bağlantısı emme borusunun yönüne bakmalıdır. Enjektör tutucusunu alt bölgede yakl. 66 mm yağlayın.	*BR00.45-Z-1036-06A
8	Takma, sökme işleminin tersi sırasında olmalıdır

 Dağıtıcı enjeksiyon pompası

Numara	Adlandırma			Motor 602.980	Motor 602.984/ 985


BA07.13-N-1001-01A	Enjeksiyon hatları enjektör memesine/enjeksiyon pompasına		Nm	18	18
BA07.13-N-1006-01A	Enjektör kütüğü sabitleme elemanı cıvatası silindir kapağına	1. Kademe	Nm	7	7
		2. Kademe	°	180	180
BA07.13-N-1007-01A	Enjeksiyon boruları tutucusu cıvataları emme manifolduna		Nm	10	10

 Emiş borusu, emiş borusu ön ısıtması

Numara	Adlandırma		Motor 602.980	Motor 602.984/ 985


BA09.20-N-1002-02B	Karışım gövdesinin cıvataları emme borusuna	Nm	9	9

000 589 68 03 00

355 589 01 63 00

Darbeli çektirme

Yıldız anahtar lokması

Tamir maddesi

Numara	Açıklama	Sipariş numarası
BR00.45-Z-1036-06A	Özel gres	A 001 989 42 51 10
