GF46.35-P-7010RK | Centralina di comando servosterzo elettrico (ES) - Descrizione del componente | 1.12.11 |
TIPO 231
P46.35-2077-06

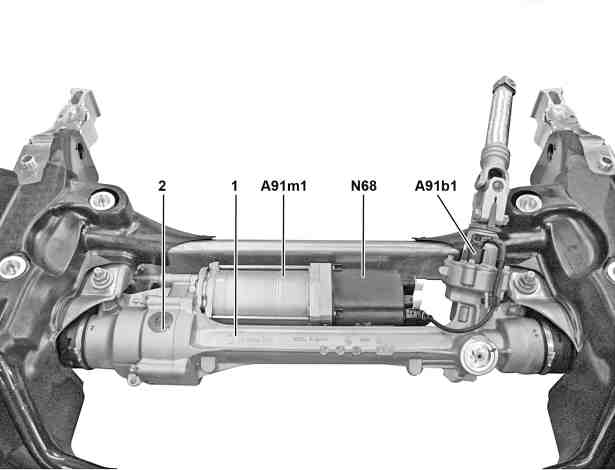

A91b1 Sensore di coppia servosterzo elettrico
A91m1 Servomotore servosterzo elettrico
N68 Centralina di comando servosterzo elettrico
Disposizione
La centralina di comando servosterzo elettrico è montata sul servomotore servosterzo elettrico.
Funzione
La centralina di comando servosterzo elettrico svolge le seguenti funzioni:
Lettura di sensori e segnali
Valutazione delle grandezze in ingresso
Attivazione dei componenti
Invio di richieste/informazioni
Lettura di sensori e segnali
Le grandezze in ingresso vengono letti tramite i seguenti collegamenti:
Cavo diretto
CAN autotelaio 2 (CAN E2)
---------------------------------------------------------------------------------------
Cavo diretto
Il seguente sensore viene letto tramite un cavo diretto:
- Sensore di coppia servosterzo elettrico
CAN autotelaio 2 (il flusso del segnale avviene tramite il CAN autotelaio 1 verso il CAN autotelaio 2 con interfaccia centralina di comando SAM con modulo fusibili e relè lato anteriore (N10/1))
I seguenti segnali vengono letti tramite il CAN dell'autotelaio 2:
- richiesta della coppia assistenza alla sterzata e n. di giri ruota, dalla centralina di comando Programma Elettronico di Stabilità (N30/4)
- Stato "Motore in moto", "Organi della trasmissione pronti" e numero di giri motore, dalla centralina di comando ME (N3/10)
- angolo del volante (rilevato dal sensore dell'angolo del volante (N49)) e velocità angolare di sterzata, dalla centralina di comando modulo del piantone dello sterzo (N80)
- Stato attuale e posizione cremagliera richiesta della centralina di comando sistema di assistenza al parcheggio (N62) (con codice (220) PARKTRONIC o con codice (235) Sistema di assistenza al parcheggio)
---------------------------------------------------------------------------------------
Valutazione delle grandezze in ingresso
I parametri di ingresso rilevati vengono valutati dal microprocessore integrato e di conseguenza vengono attivati i componenti interessati ed emesse le richieste e informazioni.
Attivazione dei componenti
Il seguente componente viene attivato direttamente:
- Servomotore servosterzo elettrico
Invio di richieste/informazioni
Le seguenti richieste/informazioni vengono inviate tramite il CAN autotelaio 1 e il CAN autotelaio 2 con l'interfaccia centralina di comando SAM con modulo fusibili e relè lato anteriore:
- Richiesta di un messaggio di avvertimento nel display multifunzione (A1p13) dello strumento combinato (A1)
- momento di sterzata, velocità angolo di sterzata e stato assistenza alla sterzata alla centralina di comando Programma Elettronico di Stabilità
- stato attuale dalla centralina di comando servosterzo elettrico
- posizione attuale cremagliera
Dati tecnici Denominazione |
Unità |
Valori |
Campo di tolleranza |
Nota |
Centralina di comando servosterzo elettrico (ES) | ||||
Alimentazione di tensione | V | 12 | - | Tensione di esercizio |
Valori limite tensione | V | 9,0 | - | valore limite inferiore |
V | 16,0 | - | Valore limite superiore | |
Assorbimento di corrente | mA | 400 | - | Disponibilità |
A | 1 - 80 | - | Azione (a seconda della potenza di sterzata) | |
- | - | - | Corrente a riposo | |
mA | <0,3 | - | Corrente a riposo massima | |
- | - | - | Corrente a riposo minima | |
Protezione contro l'inversione di polarità | - | - | - | Si |
Ulteriori parametri specifici | - | - | - | Nessuna |
Particolarità | - | - | - | Nessuna |
Possibilità di programmazione "flash"/codificabilità | - | - | - | Sì/sì |
Documenti citati
- pe4635p210197rka Schema elettrico centralina di comando servosterzo elettrico
