Panoramica componenti del sistema Iniezione diesel Common Rail (CDI)

GF07.16-P-9997ORB

Panoramica componenti del sistema Iniezione diesel Common Rail (CDI)

03.04.2018

Motore

626 nel tipo 205

Illustrazione riferita al tipo 205.0

A1

Strumento combinato

N2/10

Centralina di comando sistema di ritenuta supplementare

N73

Centralina di comando blocchetto di accensione elettronico

A8/1

Chiave trasmittente

N3/9

Centralina di comando CDI

N80

Centralina di comando modulo fodero del piantone

A26/17

Head-unit

N10/6

Centralina di comando SAM lato anteriore

N118

Centralina di comando pompa di alimentazione del carburante

A40/9

Unità di comando Audio/COMAND

N22/1

Centralina di comando climatizzatore

N118/5

Centralina di comando AdBlue®

B37

Sensore del pedale dell'acceleratore

N30/4

Centralina di comando programma elettronico di stabilita

N127

Centralina di comando organi della trasmissione

B64/1

Sensore della depressione del freno

N37/7

Centralina di comando sensore di NOx a valle del filtro per il particolato diesel

S9/1

Interruttore luce di arresto

G1

Batteria della rete di bordo

N37/8

Centralina di comando sensore di NOx a valle del catalizzatore SCR

S40/3

Interruttore pedale della frizione

L6/1

Sensore n. di giri assale anteriore, lato sinistro

N51/3

Centralina di comando AIRMATIC (con codice 483 (Pacchetto ADVANCED AGILITY) con codice 489 (AIRMATIC))

S40/5

Interruttore pedale della frizione per abilitazione all'avviamento

L6/2

Sensore n. di giri assale anteriore, lato destro

N62/1

Centralina di comando sensori radar (con CODICE 23P (pacchetto assistenza alla guida))

X11/4

Connettore per la diagnosi

L6/3

Sensore n. di giri assale posteriore, lato sinistro

N69/1

Centralina di comando porta anteriore, lato sinistro

Y3/8n4

Centralina di comando gestione del cambio integrata totalmente

L6/4

Sensore n. di giri assale posteriore, lato destro

N72/5

Pannello di comando inferiore lato destro

M43/6

Pompa di circolazione 1 circuito a bassa temperatura

N72/5s3

Tasto funzione start-stop ECO

Vista motore dal lato sinistro

B4/32

Sensore di temperatura e pressione aria di sovralimentazione

B11/4

Sensore temperatura del liquido di raffreddamento

G2

Alternatore

M1

Motorino d'avviamento

M16/6

Attuatore della valvola a farfalla

M55

Servomotore esclusione del condotto di immissione

S43/1

Interruttore pressione olio

Vista del motore dal lato posteriore

B16/10

Sensore di temperatura ricircolo gas di scarico alta pressione

B4/7

Sensore di pressione del carburante

B70

Sensore di Hall albero motore

Y27/8

Attuatore per il ricircolo dei gas di scarico alta pressione

Vista del motore dall'alto

B2/5

Sensore di massa d'aria a film caldo

B6/1

Sensore di Hall albero a camme

B28/11

Sensore di pressione a valle del filtro aria

R39/1

Elemento termico tubazione di sfiato

Y88

Convertitore di pressione valvola di intercettazione termostato del liquido di raffreddamento

Vista del motore dal basso

S43

Interruttore controllo del livello dell'olio

Vista del motore dal lato destro

B16/14

Sensore di temperatura ricircolo gas di scarico pressione bassa

B19/7

Sensore di temperatura a monte del catalizzatore

B19/9

Sensore di temperatura a monte del filtro per il particolato diesel

B19/11

Sensore di temperatura a monte del turbocompressore a gas di scarico

B28/8

Sensore della differenza di pressione DPF

B60

Sensore della pressione dei gas di scarico

G3/2

Sonda lambda a monte del catalizzatore

Y27/7

Attuatore per il ricircolo dei gas di scarico bassa pressione

Y31/5

Convertitore di pressione regolazione della pressione di sovralimentazione

Vista dell'alimentazione di carburante alta pressione

19

Pompa di alta pressione carburante

B4/6

Sensore della pressione del carburante, alta pressione

Y76

Iniettori di carburante

Y94

Valvola di regolazione della portata

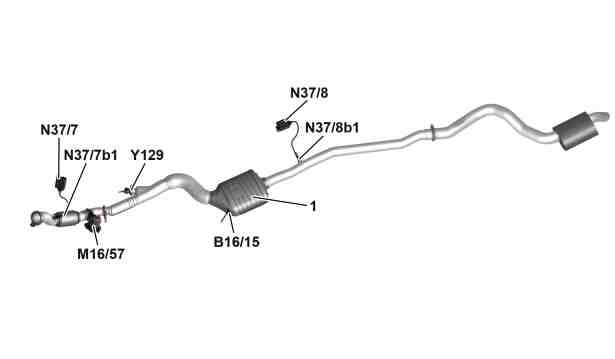

Vista dell'impianto di scarico

B16/15

Sensore di temperatura a monte del catalizzatore SCR

M16/57

Attuatore farfalla di scarico

N37/7

Centralina di comando sensore di NOx a valle del filtro per il particolato diesel

N37/7b1

Sensore di NOx a valle del filtro per il particolato diesel

N37/8

Centralina di comando sensore di NOx a valle del catalizzatore SCR

N37/8b1

Sensore di NOx a valle del catalizzatore SCR

Y129

Valvola di dosaggio AdBlue®

Vista del veicolo dal lato destro

N127

Centralina di comando organi della trasmissione

Rappresentazione in trasparenza del serbatoio carburante

45

Bocchettone di rifornimento

75

Serbatoio del carburante

88

Modulo alimentazione carburante

B4/1

Sensore del livello di riempimento serbatoio del carburante visualizzazione del livello di carburante, lato sinistro

B4/2

Sensore del livello di riempimento serbatoio del carburante visualizzazione del livello di carburante, lato destro

M3

Pompa di alimentazione del carburante

Vista del filtro carburante

B50

Sensore della temperatura del carburante

R54/1

Elemento termico filtro del carburante

Rappresentazione in trasparenza del serbatoio AdBlue®

33

Serbatoio AdBlue®

45

Bocchettone di rifornimento AdBlue®

A103/2

Modulo di alimentazione AdBlue®

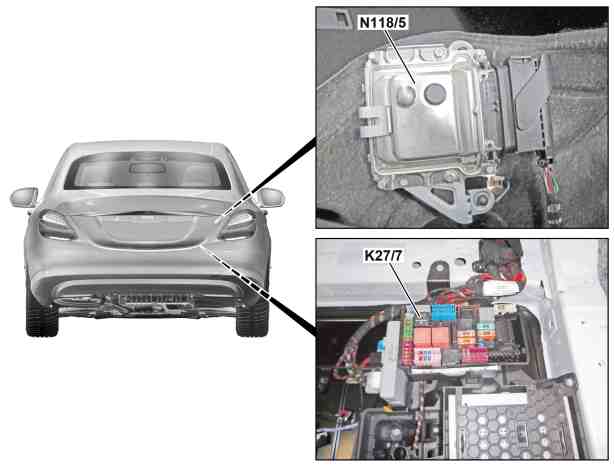

Vista del veicolo dal lato posteriore, tipo 205.0

K27/7

Relè alimentazione AdBlue®

N118/5

Centralina di comando AdBlue®

Vista del veicolo dal lato posteriore, tipo 205.0

33

Serbatoio AdBlue®

45

Bocchettone di rifornimento AdBlue®

A103/1

Modulo serbatoio AdBlue®

A103/1b1

Sensore di temperatura serbatoio AdBlue®

A103/1b5

Sensore del livello di riempimento AdBlue®

A103/1r1

Elemento termico serbatoio AdBlue®

A103/2

Modulo di alimentazione AdBlue®

A103/2m1

Pompa di alimentazione AdBlue®

A103/2m2

Pompa d'aspirazione AdBlue®

R7/1

Elemento termico tubazione di mandata AdBlue®

Vista del dispositivo di comando del tempo di incandescenza

N14/3

Stadio finale incandescenza

Vista modulo fusibili e relè motore (K40/8) nel vano motore lato posteriore sinistro

K40/8kG

Relè morsetto 15 vano motore

K40/8kH

Relè morsetto 50 motorino d'avviamento

K40/8kN

Relè morsetto 87M

Strumento combinato - Descrizione del componente

Tipo 205 con motore 626
A1

GF54.30-P-6000RF

Unità di comando audio/COMAND - Descrizione del componente

Tipo 205 con motore 626
a partire dall'anno di produzione 2019
tranne codice 446 (Solo tappetino tattile)
Tipo 205 con motore 626
fino all'anno di produzione 2019
A40/9

GF54.21-P-4501RF

Centralina di comando sistema di ritenuta supplementare - Descrizione dei componenti

Tipo 205 con motore 626
N2/10

GF91.60-P-4080RF

Centralina di comando CDI - Descrizione del componente

Motore 626 nel tipo 205
N3/9

GF07.16-P-6000ORB

Centralina di comando SAM lato anteriore - Descrizione del componente

Tipo 205 con motore 626
N10/6

GF54.21-P-7010RF

Centralina di comando climatizzatore - Descrizione del componente

Tipo 205 con motore 626
N22/1

GF83.40-P-2250RF

Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente

Tipo 205 (tranne 205.012/047/147/212/247) con motore 626
N30/4

GF42.45-P-5119RF

Centralina di comando sensore di NOx - Descrizione dei componenti

Motore 626 nel tipo 205
N37/7, N37/8

GF14.40-P-3024ORB

Centralina di comando AIRMATIC - Descrizione del componente

Tipo 205 con motore 626
con codice 483 (Pacchetto ADVANCED AGILITY)
con codice 489 (AIRMATIC)
N51/3

GF32.22-P-5110RF

Centralina di comando sensori radar - Descrizione dei componenti

Tipo 205 con motore 626
fino all'anno di produzione 2019
con codice 23P (Pacchetto di sistemi di assistenza alla guida)
N62/1

GF30.30-P-3301RF

Centralina di comando porta anteriore lato sinistro - Descrizione del componente

Tipo 205 con motore 626
N69/1

GF72.29-P-6001RF

Centralina di comando blocchetto di accensione elettronico - Descrizione del componente

Tipo 205 con motore 626
fino all'anno di produzione 2019
N73

GF80.57-P-6001RF

Centralina di comando modulo del piantone dello sterzo - Descrizione del componente

Tipo 205 con motore 626
fino all'anno di produzione 2019
N80

GF54.21-P-6051RF

Centralina di comando pompa di alimentazione del carburante - Descrizione dei componenti

Motore 626 nel tipo 205
N118

GF47.40-P-2001ORB

Centralina di comando post-trattamento dei gas di scarico - Descrizione del componente

Motore 626 nel tipo 205
N118/5

GF14.40-P-3030ORB

Centralina di comando organi della trasmissione - Descrizione del componente

Motore 626 nel tipo 205
N127

GF54.21-P-2141ORB

Centralina di comando gestione del cambio completamente integrata - Descrizione del componente

Cambio 722.9 (tranne 722.930) nel tipo 205 con motore 626
Y3/8N4

GF27.60-P-5165AHE
