Disoleare il sistema di raffreddamento e riscaldamento

AR20.00-P-1250TJ

Disoleare il sistema di raffreddamento e riscaldamento

12.11.2018

Motore

629 nel tipo 211

Avvertenze di modifica

27.09.2013

Il riscaldamento del veicolo deve essere regolato sulla temperatura massima. Aggiunto: "Altrimenti il circuito di raffreddamento viene danneggiato".

Fase di lavoro 4

27.09.2013

Aggiunto: "Diluire il detergente fino a ottenere una soluzione al 5 % (10 l acqua, 0,5 l detergente)".

Fase di lavoro 5

01.10.2013

Aggiunto: In caso di necessità ripetere le fasi di lavoro da 5 a 11.

Fase di lavoro 12

20.11.2013

Processo di lavoro modificato e aggiunti attrezzi speciali pompa a vuoto elettrica e adattatore NTKL.

Fasi di lavoro da 14 a 26

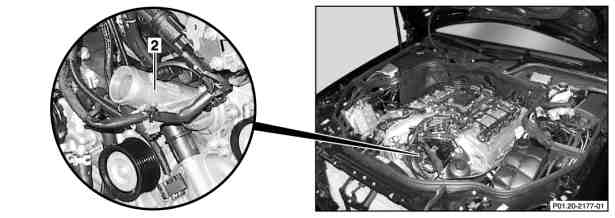

AR20.00-P-1142-04A

2

Termostato del liquido di raffreddamento

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenze sul livello del liquido di raffreddamento

AH20.00-P-1142-01CW



Smontare

1

Scaricare il liquido di raffreddamento

AR20.00-P-1142TJ

2

Smontare il termostato del liquido di raffreddamento (2)

AR20.10-P-2460TJ

Per evitare difetti di tenuta del motore, controllare il danneggiamento degli anelli di tenuta e delle molle di arresto, pulire accuratamente i punti di collegamento ma non ingrassarli e verificare l'esatto posizionamento delle molle di arresto. Vedi:



Aprire e chiudere il giunto Henn

AR09.41-P-1311-01AL

3

Montare la scatola per eliminare l'olio sull'impianto di raffreddamento e riscaldamento



WF58.50-P-2000-01A

 Montaggio: La scatola può essere impiegata esclusivamente per eliminare l'olio ed a lavaggio effettuato deve essere tolta.

 Vite scatola regolatore liquido di raffreddamento sul monoblocco

*BA20.10-P-1002-01F



Pulire

4

Portare la regolazione del riscaldamento alla massima potenza


Il riscaldamento del veicolo deve essere regolato sulla temperatura massima.
Altrimenti il circuito di raffreddamento viene danneggiato.

5

Rifornire l'impianto di raffreddamento e riscaldamento con soluzione detergente

AR20.00-P-1142-04A

 Diluire il detergente con acqua in rapporto del 5 % (10 l acqua, 0,5 l detergente).

Detergente per motore e impianto di raffreddamento in caso di presenza di olio, 10 l

*BR00.45-Z-1009-04A

 Impianto di raffreddamento

*BF20.00-P-1001-02Y

 Pompa a vuoto elettrica

*285589022100

 Adattatore circuito NT

*285589012100

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100

6

Riscaldare il motore fino alla temperatura di esercizio

 Mantenere per circa 5 minuti la temperatura di esercizio (circa 80 °C) con motore in funzione.

7

Spegnere il motore

 Lasciar raffreddare l'impianto di raffreddamento a circa 50 °C.

8

Scaricare la soluzione di lavaggio

AR20.00-P-1142TJ

 La soluzione di lavaggio deve essere completamente scaricata dalla vite di scarico del radiatore. Osservare le avvertenze ambientali del produttore del detergente.

9

Rifornire l'impianto di raffreddamento con acqua pulita

AR20.00-P-1142-04A

 Pompa a vuoto elettrica

*285589022100

 Adattatore circuito NT

*285589012100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100

 Attacco di prova

*210589009100

10

Riscaldare il motore fino alla temperatura di esercizio

 Mantenere per circa 5 minuti la temperatura di esercizio (circa 80 °C) con motore in funzione.

11

Scaricare l'acqua

AR20.00-P-1142TJ

 Se necessario ripetere il lavaggio con acqua fresca, in modo che l'intera soluzione detergente possa essere rimossa.

12

In caso di necessità ripetere le fasi di lavoro da 5 a 11



Montare

13

Smontare la scatola per eliminare l'olio dall'impianto di raffreddamento e riscaldamento



WF58.50-P-2000-01A

 Vite scatola regolatore liquido di raffreddamento sul monoblocco

*BA20.10-P-1002-01F

14

Montare il termostato del liquido di raffreddamento (2)

AR20.10-P-2460TJ

Per evitare difetti di tenuta del motore, controllare il danneggiamento degli anelli di tenuta e delle molle di arresto, pulire accuratamente i punti di collegamento ma non ingrassarli e verificare l'esatto posizionamento delle molle di arresto. Vedi:



Aprire e chiudere il giunto Henn

AR09.41-P-1311-01AL

15

Riempire il liquido di raffreddamento e sfiatare l'impianto di raffreddamento

AR20.00-P-1142-04A



Liquido anticorrosione/antigelo (specifica 325.0)

BB00.40-P-0325-00A



Specifiche per i liquidi di raffreddamento

BB00.40-P-0310-01A

 Impianto di raffreddamento

*BF20.00-P-1001-02Y

 Adattatore circuito NT

*285589012100

 Pompa a vuoto elettrica

*285589022100

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100



Controllare

16

Controllare la tenuta dell'impianto di raffreddamento

AR20.00-P-1010TJ

 Pompa del liquido di raffreddamento, termostato del liquido di raffreddamento

Numero

Denominazione

Motore 629

BA20.10-P-1002-01F

Vite scatola regolatore liquido di raffreddamento sul monoblocco

Nm

9

 Impianto di raffreddamento

Numero

Denominazione

Motore 629 nel tipo 211

BF20.00-P-1001-02Y

Impianto di raffreddamento

Quantità di rifornimento complessiva

Liter

8

Antigelo/acqua

bis -37°C

50/50

Antigelo/acqua

bis -45°C

55/45

Foglio

BB00.40-P-0310-01A

Foglio

BB00.40-P-0325-00A

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1009-04A

Detergente per motore e impianto di raffreddamento in caso di presenza di olio, 10 l

A 002 986 42 71
