Smontaggio e montaggio dello scambiatore di calore olio-acqua

AR18.30-D-6840AD

Smontaggio e montaggio dello scambiatore di calore olio-acqua

16.8.06

 

Smontaggio, montaggio

1

Scaricare il liquido di raffreddamento

AR20.00-D-1142AD

2

Smontare la scatola filtro olio (2)

AR18.20-D-3471AD

3

Smontare la tubazione di mandata dell'olio (3) del turbocompressore a gas di scarico (4)

 Tappare l'apertura con un tappo di chiusura adatto.



*BA09.40-N-1006-01B

4

Smontare la tubazione di iniezione (7) del sistema di post-trattamento dei gas di scarico

AR14.40-D-2001AD

5

Smontare la parte superiore della lamiera di schermatura (8) dal turbocompressore a gas di scarico

AR09.40-D-6020-01AD



*BA09.40-N-1004-01B



*BA09.41-N-1009-01B



*WH58.30-Z-1003-29A

6

Smontare la fascetta (6) dal tubo di scarico (5)

7

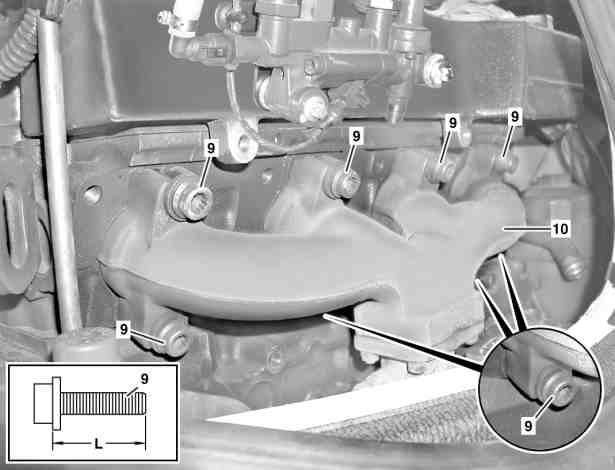

Smontare il collettore di scarico (10) dalla testata

 Montaggio: Misurare la lunghezza del gambo (L) delle viti (9).

In caso di superamento della lunghezza ammessa per il gambo, sostituire le viti (9).

*BE14.10-N-1001-01A



*BA14.10-N-1001-01B

8

Estrarre il collettore di scarico (10) dal tubo di scarico (5) e portarlo fuori ingombro

9

Scollegare i connettori a spina (11)

10

Svitare la vite di chiusura (14) dello scambiatore di calore olio-acqua (1) e scaricare l'olio motore

 Raccogliere l'olio motore fuoriuscito.



*BA18.30-N-1003-01C

11

Svitare le viti (12) dello scambiatore di calore olio-acqua (1) e rimuovere lo scambiatore di calore olio-acqua (1) dal monoblocco

 Raccogliere il liquido di raffreddamento e l'olio motore.



*BA18.30-N-1001-01C

12

Svitare la vite (13) dello scambiatore di calore olio-acqua (1) e smontare il coperchio (15) della cartuccia (16) dello scambiatore di calore olio-acqua (1)

 Montaggio: Avvitare la vite (13) solo manualmente. Serrare la vite (13) dopo aver montato lo scambiatore di calore olio-acqua (1) sul monoblocco.

Controllare il corretto posizionamento della nuova guarnizione (17).



*BA18.30-N-1002-01C

13

Montaggio in successione inversa

14

Rifornire il circuito dell'olio

AR18.00-D-1600AD

 Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere il veicolo contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare componenti caldi o in rotazione.

AS00.00-Z-0005-01A

15

Avviare il motore e guardare l'indicazione della pressione olio con il n. di giri al minimo

 Non incrementare il n. di giri motore fino a quando non compare l'indicazione della pressione olio Dopo circa 10 s l'indicatore pressione dell'olio deve visualizzare la pressione dell'olio.

*BE18.00-N-1001-01C

16

Arrestare il motore e controllare la tenuta in corrispondenza dello scambiatore di calore olio-acqua (1)

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

BE14.10-N-1001-01A

Viti del collettore di
scarico

Diametro filettatura

M

10

Lunghezza stelo
a nuovo

mm

47,0

Lunghezza del gambo ammessa

mm

47,5

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

BE18.00-N-1001-01C

Pressione olio motore con il

N. di giri al minimo

bar

0,5

N. di giri massimo

bar

2,5

Numero

Denominazione

Motore
900.9, 904.9

BA09.40-N-1004-01B

Vite della lamiera di schermatura su turbocompressore

Nm

25

BA09.40-N-1006-01B

Dado di raccordo tubazione di mandata dell'olio su turbocompressore

M14

Nm

30

M16

Nm

35

Numero

Denominazione

Motore
900.9
nel tipo 668, 670

BA09.41-N-1009-01B

Vite della lamiera di schermatura sul collettore aria di alimentazione

Nm

25

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

BA14.10-N-1001-01B

Vite collettore di scarico sulla testata

1ª fase

Nm

10

2ª fase

Nm

55

3ª fase

 °

90

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

BA18.30-N-1001-01C

Vite scambiatore di calore olio-acqua su monoblocco

Nm

25

BA18.30-N-1002-01C

Vite coperchio su scambiatore di calore olio-acqua

Nm

25

BA18.30-N-1003-01C

Vite di chiusura scambiatore di calore olio-acqua

Nm

20

Numero

Denominazione

WH58.30-Z-1003-29A

Rivettatrice a mano
