Smontare, montare la scatola filtro olio

AR18.20-D-3471AD

Smontare, montare la scatola filtro olio

16.6.11

 

Smontaggio, montaggio

1

Smontare il giunto viscostatico del ventilatore

Motore 900.917/918

AR20.40-D-5660AE

Motore 900.919

AR20.40-D-5660AD

2

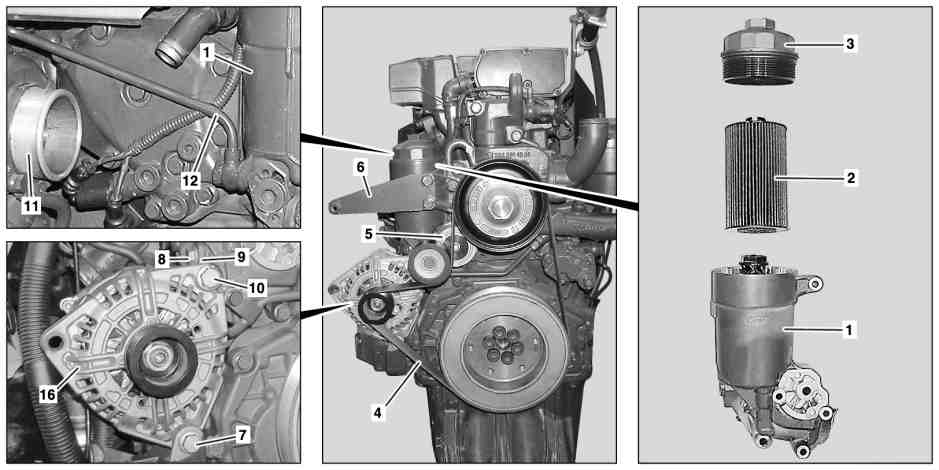

Smontare il condotto aria di sovralimentazione (11) dal turbocompressore a gas di scarico verso l'intercooler

AR09.41-D-1311AD

3

Smontare il supporto (6)



*BA20.10-N-1005-01C

4

Allentare la cinghia trapezoidale a nervature (4) e smontare il dispositivo tendicinghia (5)

 Allentare la cinghia trapezoidale a nervature (4) solo sul motore 900.919.

AR13.25-D-3200AD

5

Allentare le viti (7, 10)



*BA15.40-N-1002-01B



*BA15.40-N-1003-01B

6

Svitare la vite (8) del supporto (9) e allontanare l'alternatore di serie (16) dalla scatola filtro olio (1)



*BA15.40-N-1001-01B

7

Svitare il coperchio filtro olio (3) dalla scatola filtro olio (1) ed estrarlo fino a consentire il riflusso dell'olio motore nella coppa dell'olio

 La cartuccia del filtro olio (2) è agganciata nel coperchio filtro olio (3).



*366589010700



*BA18.20-N-1003-01B

8

Estrarre completamente il coperchio filtro olio (3) dalla scatola filtro olio (1)

 Raccogliere l'olio motore che gocciola dalla cartuccia filtrante (2).

Controllare se la cartuccia filtro olio (2) presenta danneggiamenti e imbrattamento e, se necessario, sostituire la cartuccia filtro olio (2).

9

Staccare la tubazione di mandata dell'olio (12) dal turbocompressore a gas di scarico (11) e smontarla dalla scatola filtro olio (1)

 Raccogliere l'olio motore che fuoriesce.



*BA09.40-N-1006-01B

10

Togliere la scatola filtro dell'olio (1) dal monoblocco



*BA18.20-N-1001-01B



*BA18.20-N-1002-01B

11

Montaggio in successione inversa

Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere il veicolo contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

12

Avviare il motore e osservare l'indicazione della pressione olio con il n. di giri al minimo

 Non incrementare il n. di giri motore fino a quando non compare l'indicazione della pressione olio Dopo circa 10 s l'indicatore pressione olio deve visualizzare la pressione dell'olio.

*BE18.00-N-1001-01C

13

Arrestare il motore e controllare la tenuta in corrispondenza della scatola del filtro dell'olio (1)

14

Controllare il livello olio motore con l'astina dell'olio, eventualmente rabboccare



Oli multigrade (specifica 228.5)

Foglio 228.5

BB00.40-P-0228-05A

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

BE18.00-N-1001-01C

Pressione olio motore con il

Regime del minimo

bar

0,5

N. di giri massimo

bar

2,5

Numero

Denominazione

Motore
900.9, 904.9

BA09.40-N-1006-01B

Dado di raccordo tubazione di mandata dell'olio su turbocompressore a gas di scarico

M14

Nm

30

M16

Nm

35

Numero

Denominazione

Motore
904.9, 906.9
a partire dal n. finale 190708,
Motore
900.9, 902.9

BA15.40-N-1001-01B

Vite supporto alternatore su filtro dell'olio

Nm

40

BA15.40-N-1002-01B

Dado alternatore sul supporto

Nm

50

BA15.40-N-1003-01B

Vite alternatore sul supporto

Nm

65

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

Motore
924.9, 925.9, 926.9

BA18.20-N-1001-01B

Vite scatola filtro olio su monoblocco

Nm

25

25

BA18.20-N-1002-01B

Vite sostegno scatola filtro olio su monoblocco

Nm

25

25

BA18.20-N-1003-01B

Coperchio del filtro olio sulla scatola filtro olio

Nm

25

25

Numero

Denominazione

Motore
900.9, 902.9, 904.9, 906.9

BA20.10-N-1005-01C

Supporto su pompa del liquido di raffreddamento

Nm

50
