Smontare, montare il motore con il supporto assale anteriore

AR01.10-P-2500RFA

Smontare, montare il motore con il supporto assale anteriore

13.03.2018

Motore

276.8 nel tipo 251

Avvertenze di modifica

24.09.2014

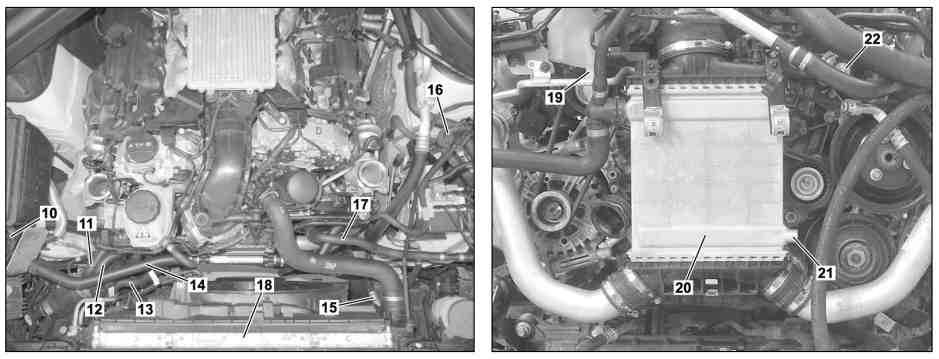

Überwurfmutter Kraftstoffleitung an Kraftstoffverteiler

BA07.03-P-1001-01D

2

Scatola filtro aria

5

Giunto dello sterzo

8

Tubazione di alimentazione

3

Tubazione del fluido refrigerante

6

Serbatoio di compensazione per liquido di raffreddamento circuito a bassa temperatura

9

Flessibile del liquido di raffreddamento

4

Flessibile del liquido di raffreddamento

7

Tubazione depressione

11

Flessibile del liquido di raffreddamento

15

Tubazione del fluido refrigerante

19

Punto di giunzione serbatoio di compensazione per liquido di raffreddamento circuito a bassa temperatura

12

Flessibile del liquido di raffreddamento

16

Valvola di rigenerazione

20

Intercooler

13

Flessibile del liquido di raffreddamento

18

Radiatore

23

Tubazione olio

30

Braccio trasversale

39

Gruppo ripartitore

25

Tubazione olio

33

Lamiere di rinforzo

40

Lamiera termoisolante

26

Supporto assale anteriore

34

Tubi di scarico con catalizzatori

42

Albero di trasmissione

27

Viti

35

Traversa posteriore motore

43

Lamiera di rinforzo

28

Pinza del freno

37

Lamiere di rinforzo

44

Valvola di commutazione

29

Fuso a snodo

38

Silenziatore centrale

45

Flessibile del liquido di raffreddamento

46

Pompa del liquido di raffreddamento

47

Flessibile del liquido di raffreddamento

 Avviso

Pericolo di lesioni alla pelle o agli occhi in caso di spruzzi di fluido idraulico ad alta pressione. Pericolo di intossicazione in caso di ingestione del fluido idraulico

Prima di qualsiasi intervento sull'impianto idraulico scaricare completamente la pressione dall'impianto. Indossare indumenti e occhiali protettivi.

AS00.00-Z-0013-01A

 Pericolo

Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.

E' vietato fumare, usare fuoco e fiamme libere e produrre scintille. Versare i carburanti solo in recipienti adeguati e opportunamente contrassegnati.
Per la manipolazione del carburante indossare indumenti protettivi.

AS47.00-Z-0001-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenza tecnica

Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A

Avvertenza tecnica

Avvertenza per i collegamenti filettati con viti autofilettanti

AH00.00-P-0007-01SF

Avvertenza tecnica

Avvertenze relative ai collegamenti a vite realizzati in base al procedimento di serraggio controllato in base all'angolo di rotazione

AH00.00-P-0020-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenze sull'AIRmatic

Motore 276.8 nel tipo 251
con codice 489 (AIRMATIC)

AH32.22-P-1000-02RT

Maneggio del numero motore nel corso del montaggio di motori di rotazione e motori nuovi di fabbrica o basamenti

AH01.10-P-0001-01A

Istruzioni sul cambio automatico

AH27.19-P-0001-01NKB

Avvertenze generali relative ai lavori sull'iniezione diretta di benzina

AH07.00-P-2000-01A

Avvertenze relative ai lavori di riparazione sui componenti dell'autotelaio

AH00.00-P-0100-01A

Avvertenza per il calcolo della coppia di serraggio in caso di impiego di attrezzi ad innesto con lunghezze effettive differenti

AH00.00-P-0015-01CW

 

Smontare, montare

1

Impedire lo spostamento accidentale del veicolo, portare il cambio in posizione di folle e rilasciare il freno di stazionamento

2

Bloccare il veicolo sulla piattaforma di sollevamento

AR00.60-P-0100RT

3

Ridurre la pressione nell'autotelaio pneumatico con il sistema di diagnosi

Motore 276.8 nel tipo 251
con codice 489 (AIRMATIC)



AD00.00-P-2000-04A

4

Disattivare l'ausilio per salita/discesa

Motore 276.8 nel tipo 251
con codice P64 (Pacchetto Memory)

5

Posizionare le ruote complete dell'assale anteriore in posizione rettilinea e fissare il volante con il dispositivo di bloccaggio

 Dispositivo di fissaggio

*129589012100

6

Scollegare il cavo di massa della batteria

AR54.10-P-0003RT

7

Smontare i rivestimenti vano motore in basso

AR61.20-P-1105RT

 Montaggio: Montare i rivestimenti del vano motore inferiori solo dopo aver concluso il controllo di tenuta.

8

Scaricare il liquido di raffreddamento dal radiatore (18)

AR20.00-P-1142GZC

9

Scaricare il liquido di raffreddamento circuito a bassa temperatura

10

Smontare la parete di separazione tra i passaruota

AR62.30-P-2400RT

11

Smontare lo scarico acqua sopra l'impianto tergicristalli

AR83.25-P-1406RT

12

Sganciare il flessibile del liquido di raffreddamento (13) dall'intercooler (20) e portarlo fuori ingombro

13

Smontare la scatola del filtro dell'aria (2) a sinistra e a destra

AR09.10-P-1150GQC

14

Svuotare il climatizzatore

AR83.30-P-1760RT

15

Staccare la tubazione del fluido refrigerante (3) nel punto di sezionamento superiore nel vano motore e chiudere le aperture con tappi idonei



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Montaggio:
Usare anelli di tenuta nuovi. Bagnare tutte le filettature e gli anelli di tenuta con olio per compressori.
Altrimenti potrebbe fuoriuscire fluido refrigerante.

 Set di tappi

*129589009100

16

Scollegare la tubazione di depressione (7) dalla pompa di depressione e portarla fuori ingombro

17

Scaricare la pressione del carburante tramite il raccordo di servizio

AR07.03-P-1460-01VA

 Cappuccio sull'attacco di manutenzione

*BA07.03-P-1007-01D

 Flessibile di mandata

*119589046300

18

Togliere il condotto del carburante (8) dal ripartitore del carburante e chiudere le aperture con tappi idonei

 Dado di raccordo tubazione del carburante sul distributore carburante

*BA07.03-P-1001-01D

 Set di tappi

*129589009100

19

Togliere il flessibile del liquido di raffreddamento (9) verso il radiatore per riscaldamento dal diaframma frangiflutti e metterlo a lato

20

Smontare il giunto dello sterzo (5) dall'albero di comando dello sterzo superiore

AR46.10-P-8000RT


Non ruotare il volante con il giunto dello sterzo (5) smontato.
Altrimenti viene danneggiata la spirale di contatto.

21

Sganciare la valvola di rigenerazione (16) dal serbatoio di compensazione del liquido di raffreddamento e metterla a lato

22

Scollegare il flessibile liquido di raffreddamento superiore (4) dal radiatore (18)

AR09.41-P-1311-01AL

23

Smontare l'intercooler (20) con le tubazioni e i flessibili del liquido di raffreddamento collegati e metterlo a lato

AR09.41-P-6819GQC

24

Aspirare l'olio dal serbatoio di compensazione del servosterzo

 Pompa manuale

*210589007100

25

Staccare le tubazioni idrauliche dal radiatore (18) e chiudere le aperture con tappi idonei


Prima di aprire l'impianto idraulico, pulire accuratamente l'area del punto di sezionamento.
Anche le particelle di sporco più piccole causano danneggiamenti o addirittura l'avaria totale dell'impianto idraulico.

 Set di tappi

*129589009100

26

Staccare il fascio di cavi motore per lo smontaggio del motore

AR01.00-P-2410-02RTC

27

Togliere il flessibile del liquido di raffreddamento (11) nel punto di giunzione alla pompa di circolazione intercooler

AR09.41-P-6925RTC

28

Togliere il flessibile del liquido di raffreddamento (12) dal serbatoio di compensazione del liquido di raffreddamento circuito a bassa temperatura (6) nel punto di giunzione del serbatoio di compensazione del liquido di raffreddamento circuito a bassa temperatura (19)

AR09.41-P-0001GQC

29

Staccare il flessibile del liquido di raffreddamento (47) dall'elemento di raccordo collegato alla pompa liquido di raffreddamento (46)

30

Smontare la lamiera termoisolante (40) dal ripartitore di coppia (39)

31

Togliere la tubazione del fluido refrigerante (15) dal condensatore, metterla a lato e chiudere le aperture con tappi idonei



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Montaggio:
Usare anelli di tenuta nuovi. Bagnare tutte le filettature e gli anelli di tenuta con olio per compressori.
Altrimenti potrebbe fuoriuscire fluido refrigerante.

 Dado/vite tubazione di alta pressione sul serbatoio del liquido

*BA83.30-P-1001-01J

 Set di tappi

*129589009100

32

Staccare il flessibile del liquido di raffreddamento in basso dal radiatore (18)

33

Staccare il flessibile del liquido di raffreddamento (45) dalla valvola di commutazione (44) del riscaldamento autonomo e sganciarlo dal longherone

Motore 276.8 nel tipo 251
con codice 228 (Riscaldamento supplementare)

34

Sganciare le tubazioni olio (23, 25) del radiatore dell'olio e del radiatore (18) dalla scatola del ventilatore, chiudere le aperture con tappi idonei e metterle a lato

AR27.10-P-0501-03RT

 Montaggio: Sostituire le guarnizioni di tenuta e i fermagli di fissaggio.

 Set di tappi

*129589009100

35

Togliere i bracci trasversali in alto dai fusi a snodo (29)

AR33.25-P-0400RT

36

Smontare le pinze freno (28) con le tubazioni collegate dai supporti pinza freno, metterle a lato e bloccarle per impedirne la caduta

AR42.10-P-0070RT

37

Smontare i sensori n. di giri dai fusi a snodo (29), sganciarli dai supporti e metterli a lato

AR42.30-P-0712RT

38

Smontare i montanti telescopici dai bracci trasversali in basso (30)

AR32.25-P-1017RT

39

Smontare la tiranteria della barra di torsione barra stabilizzatrice dai montanti telescopici

 Dado tiranteria della barra di torsione sul montante telescopico lato anteriore

*BA32.20-P-1003-02L

40

Togliere i tubi di scarico con catalizzatori (34) nel punto di sezionamento dal silenziatore di scarico centrale (38)

AR49.10-P-5500GQC

41

Smontare l'albero cardanico (42) dalla flangia di uscita del cambio del ripartitore di coppia (39) e bloccarlo con mezzi idonei per impedirne la caduta

AR41.10-P-0050RT

42

Sostenere il supporto assale anteriore (26) con la piattaforma di carico e le piastre di alloggiamento e bloccare l'intera unità motore-cambio con mezzi adeguati per evitarne lo scivolamento e la caduta



000 588 03 62 00 Piattaforma di carico

WS01.00-P-0091A

 Durante l'operazione verificare che l'orientamento delle piastre di alloggiamento sia uniforme.

43

Smontare la traversa motore posteriore (35) unitamente alle lamiere di rinforzo (37, 43)

AR22.10-P-1180GZD

44

Svitare le viti delle lamiere di rinforzo (33) sui longheroni

 Vite lamiera di rinforzo sul longherone

*BA33.10-P-1003-01L

45

Svitare le viti (27) dai longheroni

AR33.10-P-0100RT

 Montaggio: sostituire le viti (27).

46

Abbassare l'unità motore-cambio con il supporto assale anteriore (26)



000 588 03 62 00 Piattaforma di carico

WS01.00-P-0091A


Prestare attenzione che l’unità motore-cambio non entri in contatto con elementi della carrozzeria o con gruppi.
Non piegare, sollecitare a trazione o schiacciare le tubazioni.
Ciò causa danneggiamenti dei componenti o delle tubazioni.

47

Montaggio in successione inversa

Attività successive

48

Controllare il livello olio nel cambio e all'occorrenza correggerlo

AR27.00-P-0270W

49

Controllare il livello olio del motore e se necessario correggere



AP18.00-P-1811MP

50

Riempire e sfiatare lo sterzo

AR46.30-P-0010RT

51

Effettuare la misurazione dell'assetto geometrico dell'autotelaio

AR40.20-P-0200RT

 Avviso

Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico.

Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo.

AS49.00-Z-0001-01A

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

52

Eseguire una prova di funzionamento del motore controllando la tenuta e il funzionamento del motore e del cambio

 Iniettori, cavi, tubazioni

Numero

Denominazione

Motore 276

BA07.03-P-1001-01D

Dado di raccordo tubazione del carburante sul distributore carburante

1ª fase

Nm

15

2ª fase

°

90

 Iniettori, cavi, tubazioni

Numero

Denominazione

Motore 276

BA07.03-P-1007-01D

Cappuccio sull'attacco di manutenzione

Materiale sintetico

Nm

2

Metallo

Nm

15

 Barra di torsione assale anteriore

Numero

Denominazione

Tipo 251

BA32.20-P-1003-02L

Dado tiranteria della barra di torsione sul montante telescopico lato anteriore

1ª fase

Nm

100

2ª fase allentare

°

180

3ª fase

Nm

120

4ª fase

°

45

 Supporto assale anteriore

Numero

Denominazione

Tipo 251

BA33.10-P-1003-01L

Vite lamiera di rinforzo sul longherone

M10

Nm

61

 Climatizzatore

Numero

Denominazione

Tipo 251

BA83.30-P-1001-01J

Dado/vite tubazione di alta pressione sul serbatoio del liquido

Nm

11
