GF14.00-P-2000AK | Système de dépollution des gaz d'échappement CDI - Fonctionnement | 28.4.04 |
MOTEUR 640.940 sur le TYPE 169, 245.2 jusqu'à l'année-modèle 8
MOTEUR 640.941 sur le TYPE 169, 245.2 jusqu'à l'année-modèle 8
MOTEUR 640.942 sur le TYPE 169 jusqu'à l'année-modèle 8

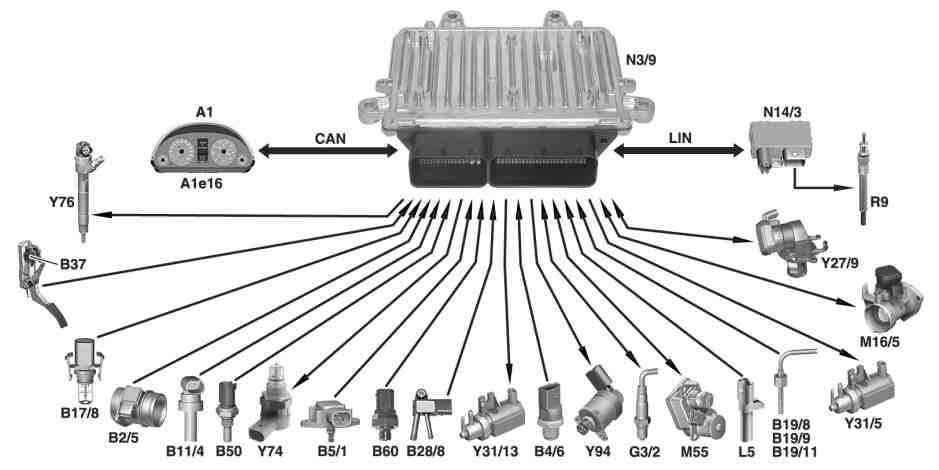

P14.00-2086-09
A1 Combiné d'instruments
A1e16 Témoin de contrôle de préchauffage
B2/5 Débitmètre massique d'air à film chaud
B4/6 Capteur de pression de rail
B5/1 Transmetteur de pression de charge
B11/4 Capteur de température de liquide de refroidissement
B17/8 Capteur de température air de suralimentation
B19/8 Capteur de température après KAT
(si DPF code 474)
B19/9 Capteur de température devant filtre à particules Diesel
(si DPF code 474)
B19/11 Capteur de température devant turbocompresseur
(si DPF code 474)
Y27/9 Variateur de recyclage des gaz d'échappement
(si DPF code 474)
Y31/5 Convertisseur de pression régulation de la pression de suralimentation
Y31/13 Convertisseur de pression ARF/papillon des gaz (sauf DPF code 474)
Y74 Valve de régulation de pression
Y76 Injecteurs
Y94 Vanne de régulation de débit
CAN Bus de données
(Controller Area Network)
LIN Bus de données local
(Local Interconnected Network)
B28/8 Transmetteur de pression différentielle (DPF)
(si DPF code 474)
B37 Transmetteur pédale d'accélérateur
B50 Capteur de température de carburant
B60 Transmetteur de contre-pression des gaz d'échappement
(si DPF code 474)
G3/2 Sonde O2 avant KAT
L5 Transmetteur de position vilebrequin
M16/5 Variateur de papillon des gaz
(si DPF code 474)
M55 Moteur de coupure du canal d'admission
N3/9 Calculateur CDI
N14/3 Etage final de préchauffage
R9 Bougies de préchauffage
Le système de dépollution des gaz d'échappement comporte les sous-systèmes suivants, commandés et coordonnés par le calculateur CDI :
Catalyseur trois voies
Filtre à particules Diesel (si DPF code 474)
Recyclage des gaz
Pré-injection
Injection secondaire (si DPF code 474)
Limitation du débit d'injection en pleine charge
Coupure du canal d'admission
Préchauffage
Le rôle du système de dépollution des gaz d'échappement, est la réduction des émissions de gaz d'échappement :
Oxydes nitriques (NOxX)
Hydrocarbures (HC)
Monoxyde de carbone (CO)
Particules de suie
Documents référencés
- gf0716p2008ak Pré-injection CDI - Fonctionnement
- gf0716p3006ak Limitation des quantités injectées à pleine charge CDI - Fonctionnement
- gf1420p3000ak Recyclage des gaz d'échappement - Fonctionnement
- gf1420p3009ak Coupure des conduits d'admission - Fonctionnement
- gf1440p1000ak Filtre à particules pour Diesel CDI - Fonctionnement
- gf1520p3004ak Préchauffage CDI - Fonctionnement
