Kühlereinheit aus-, einbauen

AR20.20-W-3871Z

Kühlereinheit aus-, einbauen

10.06.2020

Motor

460.9 im Typ 959

1

Kühlmittelschlauch

2

Umluftabschottung

3

Kühlmittelschlauch

4

Kühlmittelschlauch

5

Motorkühler

6

Schraube

7

Kältemittelleitung

8

Kältemittelleitung

9

Ladeluftschlauch links

10

Ladeluftschlauch rechts

11

Leitungen

12

Lenkgetriebeölbehälter

24

Lüfterhaube

5

Motorkühler

8

Kältemittelleitung

11

Leitungen

13

Kältemittelkondensator

14

Schraube

15

Schraube

16

Ladeluftkühler

17

Schraube

18

Schraube

19

Schraube

20

Schraube

21

Kältemittelleitung

22

Schrauben

23

Schrauben

 Gefahr

Explosionsgefahr durch Schweiß- oder Lötarbeiten an der geschlossenen Klimaanlage. Vergiftungsgefahr durch Einatmen überhitzter Kältemitteldämpfe. Verletzungsgefahr durch Haut- und Augenkontakt mit flüssigem Kältemittel

Keine Schweißarbeiten an geschlossener Klimaanlage und in deren Umgebung durchführen. Rauchen und offenes Feuer sind verboten. Schutzbrille und Schutzhandschuhe tragen, nur in gut durchlüfteten Räumen arbeiten. Reparaturarbeiten am Kreislauf der Klimaanlage nur bei entleerter Anlage durchführen.

AS83.00-Z-0001-01A

 Warnung

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

 Warnung

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

Hinweis

Hinweise zu selbstsichernden Schrauben und Muttern

AH00.00-N-0001-01A

Hinweis

Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper

AH00.00-N-5000-01H

Hinweis

Hinweise Kühlmittel

AH20.00-N-2080-01A

Hinweis

Kreislauf und Bauteile der Klimaanlage bei Reparaturarbeiten vor Feuchtigkeit schützen

AH83.30-N-0005-01A

Hinweise für den Umgang mit Kältemittel R134a

AH83.30-N-0003-01A

 

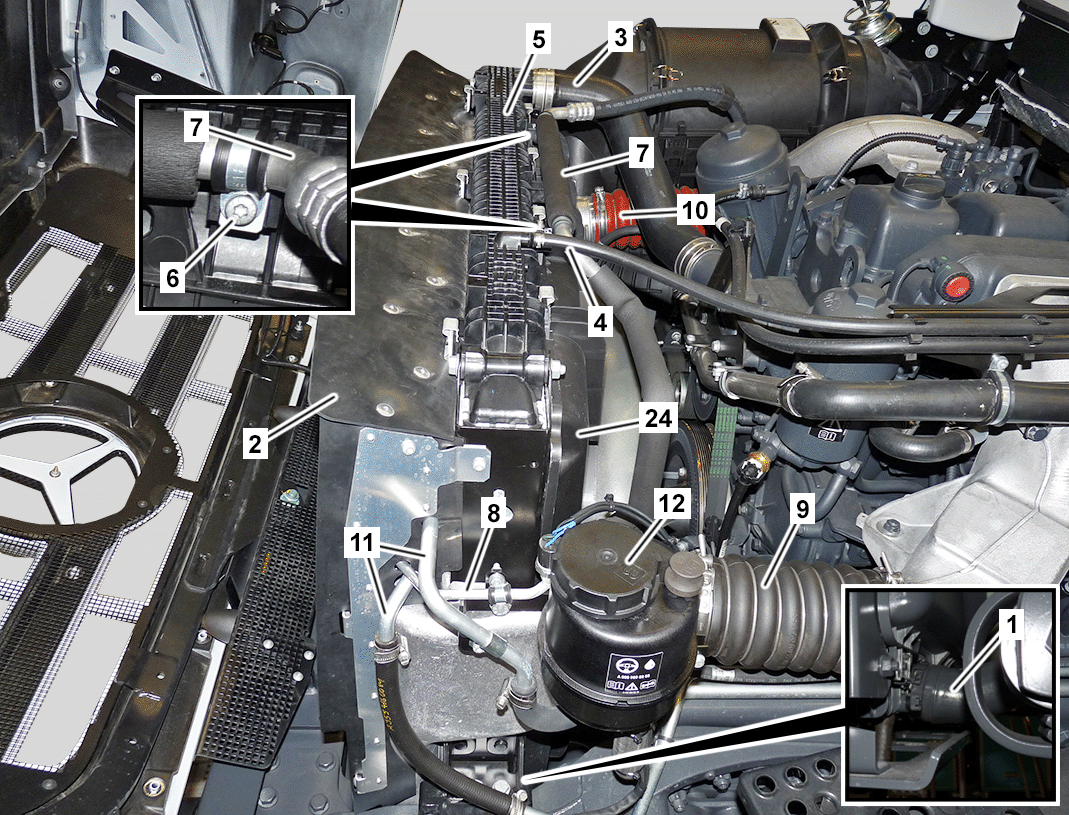

Aus-, Einbauen

1

Das Kühlmittel am Motorkühler ablassen.

AR20.00-W-1142Z

2

Schutzplatte unter dem Motor ausbauen.

Nur bei Fahrzeugen mit Code M7H (Schutzplatte, Kühler bis Motor)

3

Kühlmittelschlauch (1) unten am Motorkühler (5) abbauen.

4

Klimaanlage entleeren.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)

AR83.30-W-1760ZE

5

Umluftabschottung (2) von der Kühlereinheit abbauen.

6

Kühlmittelschlauch (3) oben am Motorkühler (5) ausbauen.

7

Kühlmittelschlauch (4) am Motorkühler (5) abbauen und zur Seite binden.

8

Schrauben (6) herausdrehen und Kältemittelleitung (7) vom Motorkühler (5) abbauen und zur Seite binden.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)

9

Ladeluftschlauch links (9) und Ladeluftschlauch rechts (10) ausbauen.

 Schelle Ladeluftschlauch an Ladeluftrohr und Ladeluftkühler

*BA09.41-N-1002-01Z

10

Schraube (18) herausdrehen.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)

11

Schraube (17) herausdrehen und Kältemittelleitung (8) vom Kältemittelkondensator (13) abbauen.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Neuen O­Ring an der Kältemittelleitung (8) mit Kompressoröl benetzen.

 Schraube Kältemittelleitung an Kondensator

*BA83.30-N-1002-01Z

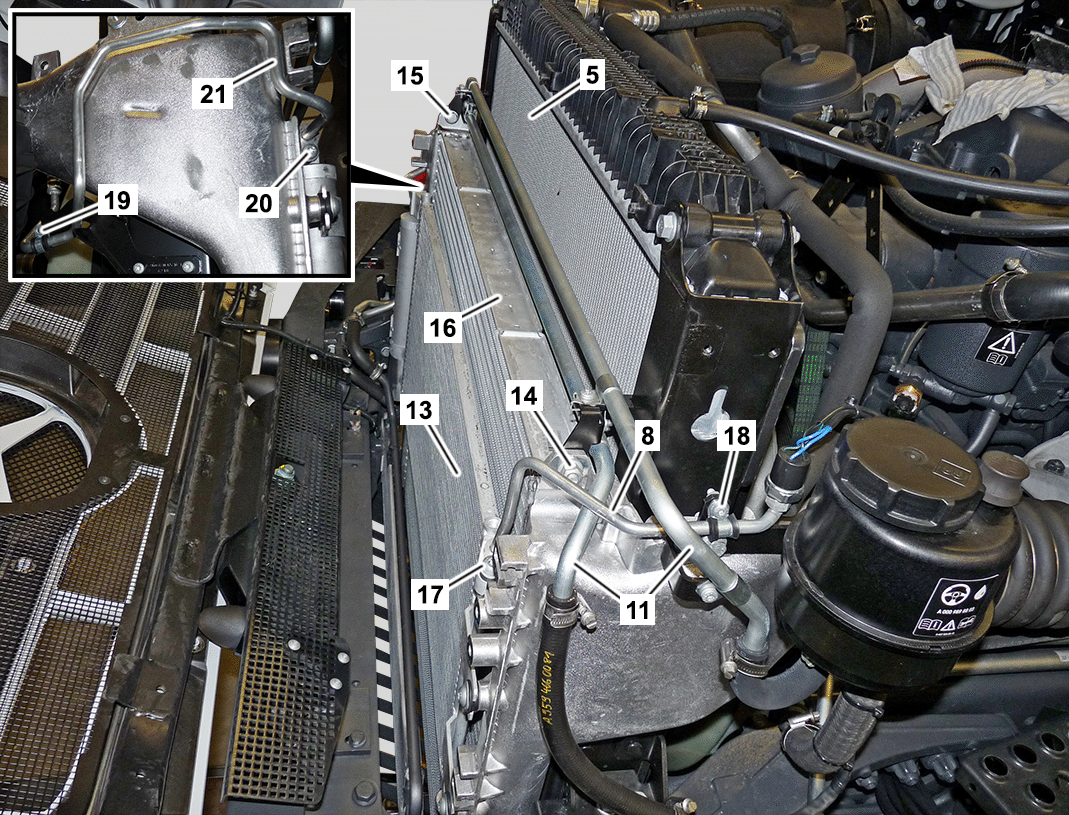

12

Schrauben (14, 15) herausdrehen.

13

Leitungen (11) der Lenkung vom Ladeluftkühler (16) abbauen.

14

Den Lenkgetriebeölbehälter (12) von der Kühlereinheit abbauen und mit angeschlossenen Leitungen (11) zur Seite binden.

15

Kältemittelleitung (8) zur Seite binden.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)

16

Schraube (19) herausdrehen.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)

17

Schraube (20) herausdrehen und Kältemittelleitung (21) vom Kältemittelkondensator (13) abbauen.

Nur bei fahrzeugen mit Code D6F (Klimaanlage)



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Neuen O­Ring an der Kältemittelleitung (21) mit Kompressoröl benetzen.

 Schraube Kältemittelleitung an Kondensator

*BA83.30-N-1002-01Z

18

Hebevorrichtung für die Kühlereinheit anbauen.

AR20.20-W-3865-12Z

 Hebevorrichtung

*963589006200

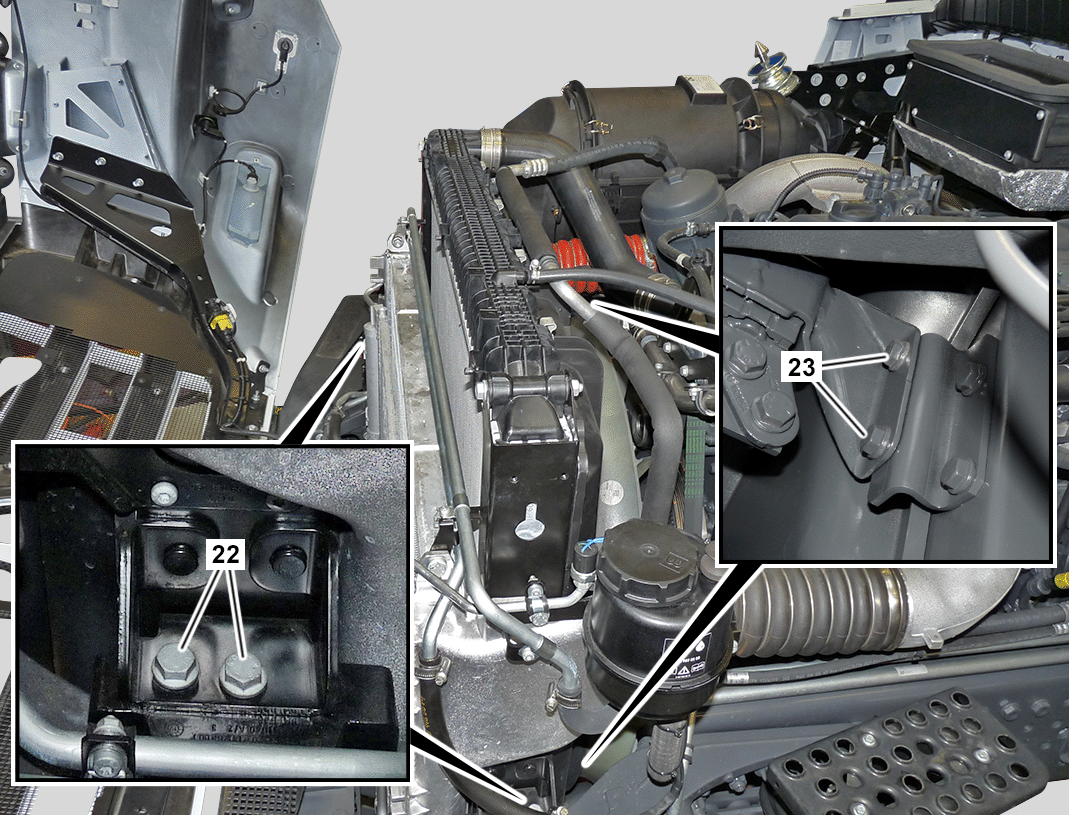

19

Schrauben (22) links und rechts an den Motorkühlerhauptlagern oben herausdrehen.

 Schraube Halter Motorkühler an Motorkühlerhauptlager oben

*BA20.20-N-1002-02Z

20

Schrauben (23) links und rechts an den Motorkühlerlagern unten herausdrehen.

 Schraube Haltekeil an Motorkühlerlager unten

*BA20.20-N-1003-02Z

21

Die Kühlereinheit nach oben herausheben.

 Ein Helfer erforderlich.

 Der Motorkühler (5), der Ladeluftkühler (16) und der Kältemittelkondensator (13) werden zusammen als Kühlereinheit ausgebaut.

 Einbau: Beide Motorkühlerhauptlager oben und beide Motorkühlerlager unten auf Beschädigung prüfen.

Wenn eine Beschädigung der Motorkühlerhauptlager oben bzw. der Motorkühlerlager unten feststellbar ist,



die Motorkühlerhauptlager oben bzw. die Motorkühlerlager unten erneuern.

22

Kältemittelkondensator (13) am Ladeluftkühler (16) abbauen.

Nur bei Fahrzeugen mit Code D6F (Klimaanlage)
Nur beim Erneuern des Kältemittelkondensators (13) oder des Ladeluftkühlers (16).

 Schraube Kondensator an Ladeluftkühler

*BA83.30-N-1001-01Z

23

Lüfterhaube (24) abbauen.

Nur beim Erneuern des Motorkühlers (5) oder der Lüfterzarge (24).

24

Den Ladeluftkühler (16) am Motorkühler (5) abbauen.

Nur beim Erneuern des Motorkühlers (5) oder des Ladeluftkühlers (16).

25

Einbau in umgekehrter Reihenfolge.

 Ladeluftrohr, Ladeluftkühlung

Nummer

Benennung

Motor 460.9 im Typ 959

BA09.41-N-1002-01Z

Schelle Ladeluftschlauch an Ladeluftrohr und Ladeluftkühler

Nm

6

 Motorkühler, Kühlmittelschläuche und -leitungen

Nummer

Benennung

Motor 460.9 im Typ 959

BA20.20-N-1002-02Z

Schraube Halter Motorkühler an Motorkühlerhauptlager oben

Nm

51

 Motorkühler, Kühlmittelschläuche und -leitungen

Nummer

Benennung

Motor 460.9 im Typ 959

BA20.20-N-1003-02Z

Schraube Haltekeil an Motorkühlerlager unten

Nm

20

 Klimaanlage

Nummer

Benennung

Typ 959 mit Aufbau 959.820
mit Code D6F (Klimaanlage)

BA83.30-N-1001-01Z

Schraube Kondensator an Ladeluftkühler

Nm

18

 Klimaanlage

Nummer

Benennung

Typ 959 mit Aufbau 959.820
mit Code D6F (Klimaanlage)

BA83.30-N-1002-01Z

Schraube Kältemittelleitung an Kondensator

Nm

18
