Demontáž, montáž radiálního těsnicího kroužku hřídele u vývodu pro pohon vzadu

AR23.20-W-9441DA

Demontáž, montáž radiálního těsnicího kroužku hřídele u vývodu pro pohon vzadu

04.12.2019

Motor

457.9 v typu 374, 375, 940, 942, 943, 944, 958

s kódem N52 (Motor. vývod pro pohon vzadu, předávaný výstupní moment 600 Nm)

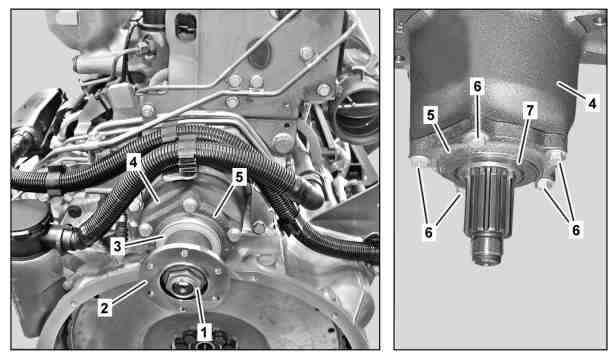

1

Matice

2

Hnaná příruba

3

Krycí plech

4

Skříň ložiska

5

Víko příruby

6

Šrouby

7

Radiální hřídelový těsnicí kroužek

4

Skříň ložiska

5

Víko příruby

7

Radiální hřídelový těsnicí kroužek

8

O-kroužek

9

Vyrovnávací podložka

10

Kroužek

11

Hnací hřídel



Demontovat

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A

1

Otevřít víko pro údržbu

 Varování

Nebezpečí úrazu v důsledku přivření a přiskřípnutí při sklápění kabiny řidiče

Během sklápění kabiny řidiče se nesmí v tomto prostoru nacházet žádné osoby. Kabinu řidiče sklopit vždy až do koncové polohy a zajistit bezpečnostní podpěrou.

AS60.80-Z-0001-01A

2

Sklopit kabinu řidiče

Upozornění na věcné škody

Pokyny ke sklápění kabiny řidiče

AH60.80-N-0003-01A

3

Demontovat protihlukové zapouzdření u rámu nahoře vpravo, vlevo a vzadu

4

Namontovat otočné/blokovací zařízení pro motor

AR03.30-W-1600-03C

 Šroub otočného zařízení u skříně rozvodu

*BA01.60-N-1003-01M

 Otočné zařízení

*904589046300

5

Zablokovat motor otočným/blokovacím zařízením

6

Demontovat kloubový hřídel z hnané příruby (2) a otočit ho stranou

7

Odšroubovat matici (1) z hnacího hřídele (11)

8

Sejmout hnanou přírubu (2) a krycí plech (3)

9

Demontovat víko příruby (5) u skříně ložiska (4)

 Zachytit vytékající motorový olej.

10

Vyjmout O-kroužek (8) u víka příruby (5)

11

Vyjmout vyrovnávací podložku (9) z víka příruby (5)

12

Demontovat radiální hřídelový těsnicí kroužek (7) z víka příruby (5)



Zkontrolovat

13

Zkontrolovat oběžný kroužek (10) radiálního hřídelového těsnicího kroužku (7) na hnacím hřídeli (11) ohledně záběhových stop,

popř. vyměnit oběžný kroužek (10).



Rozebrat a smontovat vývod pro pohon vzadu.

AR23.20-W-9440DA



Montáž

14

Lícovaně namontovat nový radiální hřídelový těsnicí kroužek (7) pomocí vhodného trnu u víka příruby (5)

15

Nasadit vyrovnávací podložku (9) do víka příruby (5)

16

Nasadit nový O-kroužek (8) do víka příruby (5)

 Naolejovat O-kroužek (8) motorovým olejem.

17

Namontovat víko příruby (5) u skříně ložiska (4)

 Sledovat schéma otvorů víka příruby (5) vůči přírubě skříně ložiska (4).

18

Potřít nové šrouby (6) na prvních pěti otáčkách závitu zajišťovacím prostředkem

Loctite 640

*BR00.45-Z-1069-02A

19

Pro měření předpětí utáhnout nové šrouby (6)

AR23.20-W-9440-05DA

 Sledovat schéma utahování víka příruby (5) u vývodu pro pohon vzadu.

 Šroub přírubového víka u skříně ložiska ke kontrole předpětí

*BA23.20-N-1006-01I

20

Zkontrolovat předpětí vývodu pro pohon vzadu

AR23.20-W-9440-06DA

Předpětí zadního vývodového hřídele

*BE23.20-N-1001-01F

21

Utáhnout šrouby (6)

AR23.20-W-9440-05DA

 Sledovat schéma utahování víka příruby (5) u vývodu pro pohon vzadu.

 Šroub přírubového víka u skříně ložiska

*BA23.20-N-1005-01I

22

Nasunout krycí plech (3) na hnací hřídel (11)

23

Namontovat hnanou přírubu (2)

24

Utáhnout a zajistit novou matici (1)

 Matice hnané příruby u hnacího hřídele

*BA23.20-N-1002-01I

25

Namontovat kloubový hřídel u hnané příruby (2)

 Matice kloubového hřídele u hnané příruby

*BA23.20-N-1009-01I

26

Demontovat otočné/blokovací zařízení pro motor

AR03.30-W-1600-03C

 Šroub uzavíracího víka průzoru u skříně rozvodu

*BA01.60-N-1001-01M

27

Zkontrolovat hladinu motorového oleje pomocí měrky oleje nebo na displeji, popř. vyrovnat

Upozornění k motorovému oleji

AH18.00-N-0101-01HA

 Sledovat nastavenou kvalitu motorového oleje v systému údržby, resp. předpisy provozních látek.

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

28

Spustit motor a nechat běžet cca  10  sekund na volnoběh kvůli zvýšení tlaku oleje, následně nechat motor běžet při střídavých otáčkách

29

Vypnout motor a zkontrolovat těsnost v oblasti vývodu motoru

 Vizuální kontrola.

30

Namontovat protihlukové zapouzdření vlevo, vpravo a vzadu nahoře u rámu

 Varování

Nebezpečí úrazu v důsledku přivření a přiskřípnutí při sklápění kabiny řidiče

Během sklápění kabiny řidiče se nesmí v tomto prostoru nacházet žádné osoby. Kabinu řidiče sklopit vždy až do koncové polohy a zajistit bezpečnostní podpěrou.

AS60.80-Z-0001-01A

31

Sklopit kabinu řidiče zpět

Upozornění na věcné škody

Pokyny ke sklápění kabiny řidiče

AH60.80-N-0003-01A

32

Zavřít víko pro údržbu

Kontrolní hodnoty vývodu pro pohon vzadu

Číslo

Název

Motor 457.9 s KÓDEM N52

BE23.20-N-1001-01F

Předpětí zadního vývodového hřídele

mm

0,10...0,20

 Skříň rozvodu

Číslo

Název

Motor 457.9

BA01.60-N-1001-01M

Šroub uzavíracího víka průzoru u skříně rozvodu

Nm

25

 Skříň rozvodu

Číslo

Název

Motor 457.9

BA01.60-N-1003-01M

Šroub otočného zařízení u skříně rozvodu

Nm

25

 Pomocný pohon motoru vzadu

Číslo

Název

Motor 457.9 s kódem N52

BA23.20-N-1002-01I

Matice hnané příruby u hnacího hřídele

M24x1,5

Nm

300

 Pomocný pohon motoru vzadu

Číslo

Název

Motor 457.9 s kódem N52

BA23.20-N-1005-01I

Šroub přírubového víka u skříně ložiska

Nm

30

 Pomocný pohon motoru vzadu

Číslo

Název

Motor 457.9 s kódem N52

BA23.20-N-1006-01I

Šroub přírubového víka u skříně ložiska ke kontrole předpětí

Nm

10

 Pomocný pohon motoru vzadu

Číslo

Název

Motor 457.9 s kódem N52

BA23.20-N-1009-01I

Matice kloubového hřídele u hnané příruby

Nm

30

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1069-02A

Loctite 640

Henkel AG & Co. KGaA
http://www.loctite.de
