Demontáž, montáž připojovacího hrdla zpětného vedení chladicí kapaliny na hlavě válců

AR20.20-P-7468CD

Demontáž, montáž připojovacího hrdla zpětného vedení chladicí kapaliny na hlavě válců

31.01.2017

Motor

651 v typu 166, 172, 204, 207, 212, 218, 221, 222

Odkazy na změny

02.12.2016

Šroub vodního odtokového hrdla u hlavy válců

BA20.10-P-1005-01X

1

Palivová hadice

2

Kabelový svazek Venturiho trubice

3

Palivový filtr

A

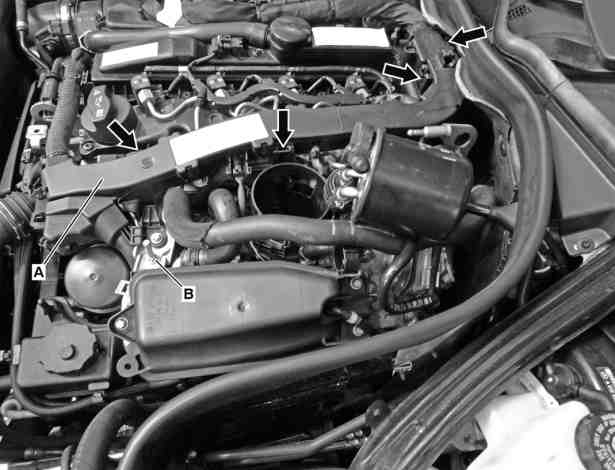

Kryt

B

Držák

Pfeile

Upevňovací spony

C

Držák se snímačem teploty

D

Držák

E

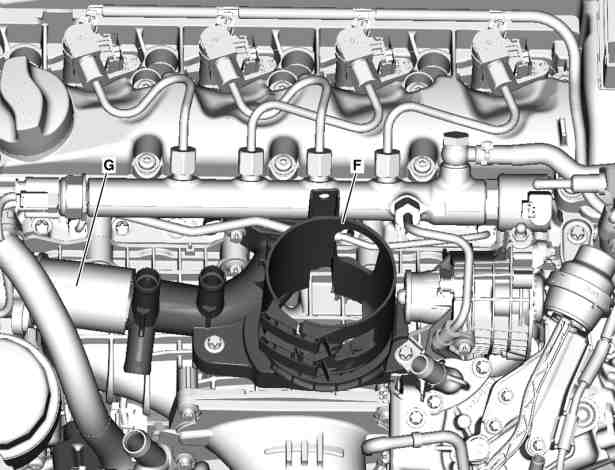

Připojovací hrdlo

F

Připojovací hrdlo zpětného vedení chladicí kapaliny

G

Hadice chladicí kapaliny

 Nebezpečí!

Nebezpečí výbuchu při vznícení, nebezpečí otravy při vdechnutí a požití paliva inebezpečí úrazu v důsledku přímého doteku kůže a očí s palivem

Zákaz manipulace s ohněm, jiskřením, otevřeným světlem a zákaz kouření. Plnit palivo pouze do vhodných a příslušně označených nádrží.
Při manipulaci s palivem používat ochranný oděv.

AS47.00-Z-0001-01A



Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A



Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

 

Demontáž, montáž

1

Vypustit chladicí kapalinu

Motor 651 v typu 222

AR20.00-P-1142LF

Motor 651 v typu 212 (kromě 212.098/298), 218, 221

AR20.00-P-1142OMA

Motor 651.9 v typu 212.098/298

AR20.00-P-1142EH

Motor 651 v typu 166

AR20.00-P-1142GQ

Motor 651 v typu 172, 204, 207

AR20.00-P-1142CW

2

Demontovat chladič recirkulace výfukových plynů

Typ 222 s motorem 651

AR14.20-P-7665OLF

Typ 166, 172, 204, 207, 212, 218, 221 s motorem 651

AR14.20-P-7665CD

3

Demontovat palivovou hadici (1) z palivového filtru (3)

Pouze při namontovaném kabelovém svazku Venturiho trubice (2).

 Montáž: Vyměnit nacvakávací svorku.

 Kleště na nacvakávací svorky

*171589003700

4

Uzavřít přípojky u palivové hadice (1) a u palivového filtru (3) vhodnými uzavíracími zátkami

Pouze při namontovaném kabelovém svazku Venturiho trubice (2).

 Sada uzavíracích zátek

*129589009100

5

Otevřít pružinové svorky u připojovacího hrdla zpětného vedení chladicí kapaliny (F)

6

Vyjmout palivový filtr (3) a odložit stranou

7

Odblokovat a odpojit elektrický konektorový spoj u palivového filtru (3)

8

Vycvaknout kabelový kanál z příslušných upevňovacích spon (šipky) a mírně nadzvednout

9

Demontovat kryt (A) z držáku (B)

10

Demontovat držák se snímačem teploty (C) a odložit stranou

11

Demontovat držák (D) palivových vedení

12

Otevřít hadicovou sponu hadice chladicí kapaliny (G) u připojovacího hrdla zpětného vedení chladicí kapaliny (F)

 Kleště na hadicové spony

*003589033700

13

Demontovat ostatní hadice chladicí kapaliny z připojovacích hrdel (E)

 Kleště na hadicové spony

*003589033700

14

Demontovat připojovací hrdlo zpětného vedení chladicí kapaliny (F)

AR20.20-P-7468-01CD

 Šroub vodního odtokového hrdla u rozdělovače plnicího vzduchu

*BA20.10-P-1006-01X

 Šroub vodního odtokového hrdla u hlavy válců

*BA20.10-P-1005-01X

15

Montáž se provádí v obráceném pořadí

 Čerpadlo chladicí kapaliny, termostat chladicí kapaliny

Číslo

Název

Motor 651

BA20.10-P-1005-01X

Šroub vodního odtokového hrdla u hlavy válců

Nm

12

 Čerpadlo chladicí kapaliny, termostat chladicí kapaliny

Číslo

Název

Motor 651

BA20.10-P-1006-01X

Šroub vodního odtokového hrdla u rozdělovače plnicího vzduchu

Nm

9
