Vypuštění, doplnění chladicí kapaliny

AR20.00-P-1142OMA

Vypuštění, doplnění chladicí kapaliny

09.06.2016

Motor

651 v typu 212 (kromě 212.098/298), 218, 221

Odkazy na změny

12.02.2014

Změna pracovního postupu a připojení speciálních nástrojů elektrické vývěvy a adaptéru NTKL.

Pracovní kroky 14 až 26

AR20.00-P-1142-04A

26.09.2014

Mischungsverhältnis Kühlmittel

BF20.00-P-1001-04A

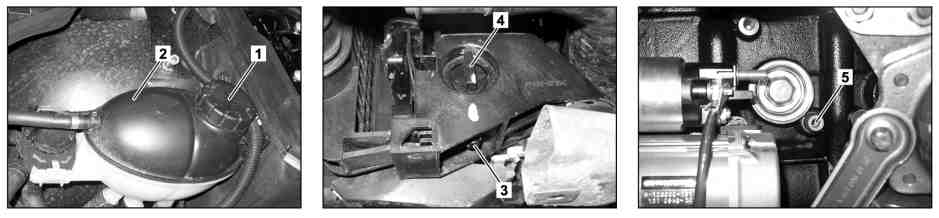

1

Uzavírací víko

4

Výpustný šroub chladiče

2

Vyrovnávací nádržka chladicí kapaliny

5

Výpustný šroub u klikové skříně

3

Hrdlo u chladiče

 Nebezpečí!

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A



Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Vypuštění

1

Odšroubovat uzavírací víko (1) na vyrovnávací nádržce chladicí kapaliny (2)

 Pomalu odšroubovat uzavírací víko (1) a snížit přetlak.

2.1

Demontovat spodní díly protihlukového pouzdra

Motor 651 v typu 212 (kromě 212.098/298), 218

AR94.30-P-5300EW

2.2

Demontovat spodní obložení motorového prostoru

Motor 651 v typu 221

AR61.20-P-1105SX

3

Nasunout výpustnou hadici na hrdlo u chladiče (3)

4

Povolit výpustný šroub chladiče (4), vypustit chladicí kapalinu


Výpustný šroub chladiče (4) vyšroubovat jen tak daleko, aby odtékala chladicí kapalina.
V opačném případě dojde k trvalým poškozením výpustného šroubu chladiče (4).

 Zachytit chladicí kapalinu do vhodné nádrže.

 Sledovat předpisy k likvidaci chladicí kapaliny.

5

Utáhnout výpustný šroub chladiče (4) a stáhnout výpustnou hadici z hrdla u chladiče (3)

6

Nasunout výpustnou hadici na výpustný šroub u klikové skříně (5)

7

Povolit výpustný šroub u klikové skříně (5), vypustit chladicí kapalinu

 Zachytit chladicí kapalinu do vhodné nádrže.

 Sledovat předpisy k likvidaci chladicí kapaliny.

8

Pevně dotáhnout výpustný šroub u klikové skříně (5) a stáhnout výpustnou hadici z výpustného šroubu u klikové skříně (5)

 Výpustný šroub chladicí kapaliny u bloku válců

*BA20.00-P-1001-02A

Doplnění

9

Doplnit chladicí kapalinu a odvzdušnit chladicí systém motoru

AR20.00-P-1142-04A



Předpisy pro chladicí kapaliny

BB00.40-P-0310-01A



Protikorozní/nemrznoucí prostředky (specifikace 325.0)

BB00.40-P-0325-00A

 Znovu použít čistou chladicí kapalinu.

 Poměr směsi chladicí kapaliny

*BF20.00-P-1001-04A

 Přestavba NTKL

*285589012100

 Elektrická vývěva

*285589022100

 Zkušební uzávěr

*210589009100

 Vakuové plnicí zařízení chladiče

*285589002100



Zkontrolovat

10

Zkontrolovat těsnost chladicího systému motoru

Motor 651 v typu 212 (kromě 212.098/298), 218

AR20.00-P-1010OMA

Motor 651 v typu 221

AR20.00-P-1010SX

11.1

Namontovat spodní díly protihlukového pouzdra

Motor 651 v typu 212 (kromě 212.098/298), 218

AR94.30-P-5300EW

11.2

Namontovat spodní obložení motorového prostoru

Motor 651 v typu 221

AR61.20-P-1105SX

 Nebezpečí!

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Vozidlo zajistit proti samočinnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nedotýkat se horkých nebo rotujících částí.

AS00.00-Z-0005-01A

12

Provést zkušební běh motoru a zkontrolovat funkci chladicího systému motoru

 Chlazení motoru všeobecně

Číslo

Název

Motor 651

BA20.00-P-1001-02A

Výpustný šroub chladicí kapaliny u bloku válců

Nm

12

 Poměr směsi chladicí kapaliny

Číslo

Název

Motor všechny

BF20.00-P-1001-04A

Poměr směsi chladicí kapaliny

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

od -38 °C

%

55/45

List

BB00.40-P-0310-01A

List

BB00.40-P-0325-00A

List

BB00.40-P-0326-00A
