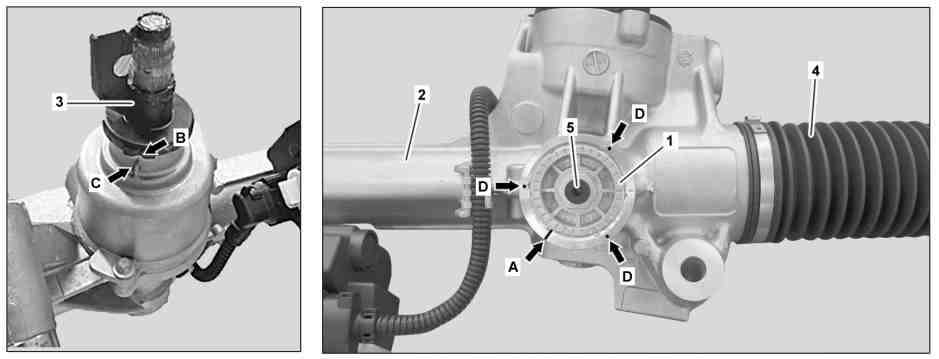

P46.20-2492-08
1 | 调节螺栓 | 4 | 防尘罩 | |
2 | 转向机壳体 | 5 | 橡胶塞 | |
3 | 盖 |
关于涉及安全的部件的说明 | |||
准备操作 | |||
1 | 拆下齿轮齿条式转向机构. | ||
2 | 将齿轮齿条式转向机构安装到转向机壳体支架上. | 只能使用专用工具. | |
转向机壳体支架 | |||
3 | 检查齿轮齿条式转向机构之前的调节步骤. | 仅允许对齿轮齿条式转向机构进行一个调节步骤. 如果转向机壳体 (2) 的调节螺栓 (1) 已存在色码 (箭头 A), 则被认为已进行调节步骤. | |
如果已存在颜色代码 (箭头 A): | |||
↓ | |||
更换齿轮齿条式转向机构. | |||
4 | 在不使用清洁剂的情况下清除转向机壳体 (2) 上松散的污垢. | 执行下述操作以及进行修理时, 应确保工作场所清洁. | |
5 | 将齿轮齿条式转向机构移至中央位置. | 盖 (3) 上的槽口 (箭头 B) 必须与转向机壳体 (2) 上的标记 (箭头 C) 准确对齐. | |
套筒扳手套头 | |||
6 | 松开防尘罩 (4) 并向转向横拉杆头方向滑动. | ||
7 | 将橡胶塞 (5) 从调节螺栓 (1) 中小心地拉出. | 橡胶塞 (5) 必须更换. | |
输入测量值 | |||
8 | 确定止推件与转向齿条之间的间隙. | ||
| |||
齿条 | |||
止推件与转向齿条之间的间隙 | |||
开口扳手 | |||
千分表 | |||
支架 | |||
如果游隙小于 0.4 mm, | |||
↓ | |||
调节止推件与转向齿条之间的间隙. | |||
如果游隙 ≥ 0.4 mm. | |||
↓ | |||
更换齿轮齿条式转向机构. | |||
调节 | |||
9 | 通过拧入调节螺栓 (1) 调节齿条和止推件之间的游隙. | ||
| |||
止推件与转向齿条之间的间隙 | |||
分开工具 | |||
最终测量 | |||
10 | 检查止推件与转向齿条之间的间隙. | ||
齿条 | |||
止推件与转向齿条之间的间隙 | |||
开口扳手 | |||
千分表 | |||
支架 | |||
如果游隙超过规定公差范围: | |||
↓ | |||
再次调节止推件与转向齿条之间的间隙. | |||
如果游隙小于规定公差范围: | |||
↓ | |||
更换齿轮齿条式转向机构. | |||
| 检验 | ||
11 | 用套筒扳手在齿轮齿条式转向机构上来回将齿条转到底. | 齿条必须能够顺畅且轻松地移动. | |
套筒扳手套头 | |||
如果出现故障, | |||
↓ | |||
更换齿轮齿条式转向机构. | |||
如果未出现故障: | |||
↓ | |||
执行修整作业. | |||
修整 | |||
12 | 使用中心冲压机对调节螺钉 (1) 的 3 个点 (箭头 D) 上填缝 (各 120°), 然后用色码 (箭头 A) 标记相对于转向机壳体 (2) 的位置. | ||
13 | 将新橡胶塞 (5) 小心地压入调节螺栓 (1) 中. | ||
14 | 安装防尘罩 (4). | ||
15 | 将齿轮齿条式转向机构从转向机外壳支架上分开. | ||
16 | 安装齿轮齿条式转向机构. |
201 589 00 01 00
开口扳手
001 589 53 21 00
千分表
221 589 01 31 00
转向机壳体支架
205 589 00 07 00
分开工具
212 589 01 31 00
支架
203 589 04 31 03
套筒扳手套头
引用的文档
- ah0000z001901a 关于涉及安全的部件的说明
- ar4620p0600lf 拆卸/安装齿轮齿条式转向机构
- ar4620p060103lwe 检查压块和齿条之间的间隙
- ar4620p060104lwe 调节齿轮齿条式转向机构上的间隙
- ar4640p9998lf 拆卸和安装波纹管
