Supapların kontrol edilmesi, işlenmesi

AR05.30-D-4201A

Supapların kontrol edilmesi, işlenmesi

11.11.11

 

Sökme, Montaj

1

Silindir kapağını sökün

Motor 602.980

AR01.30-D-5800R

Motor 602.982

AR01.30-P-5800HW

Motor 602.984/985

AR01.30-D-5800S

Motor 601.943

AR01.30-D-5800B

2

Supap yaylarını ve supap şaftı contalarını sökün

AR05.30-D-3510-02A



*111589256100



*601589015900



*606589003700

3

Supapları sökün



Kontrol edilmesi

4

Supapları temizleyin ve gözle kontrol edin

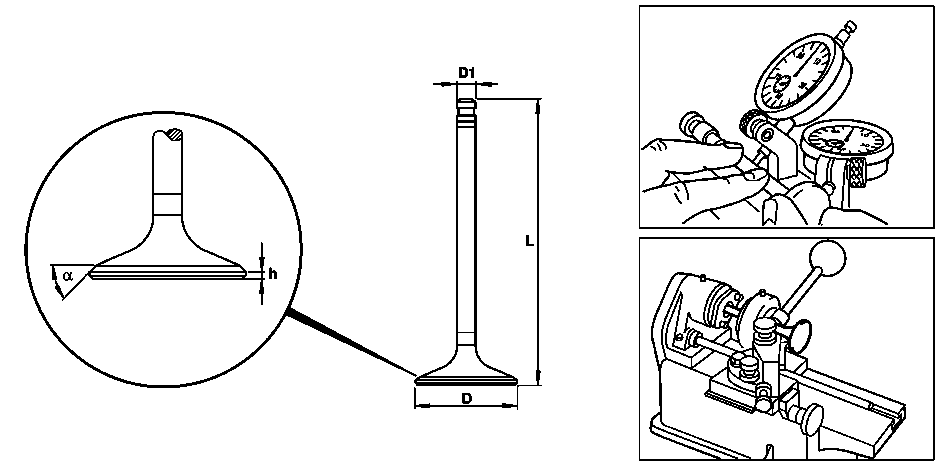

 Supap çanağı yanmış, düşük supap çanağı yüksekliği (h) veya aşınmış veya oyuklu supap şaftı olan supaplar yenilenmelidir.

*BE05.30-N-1002-01D

5

Supap şaftı ve supap oturma yüzeyindeki daireselliği ölçün

gerekirse supapı yenileyin

*BE05.30-N-1009-01D

Sodyum doldurulmuş supapların imha edilmesi

OS05.30-P-0001-01A

İşlenmesi

6

Supap yuvasını işleyin

Supap taşlama makinası



İşleme cihazının kullanma talimatını ve ayar açısını dikkate alın

*BE05.30-N-1008-01D

*BE05.30-N-1003-01D

*BE05.30-N-1002-01D

7

Supap şaftı ve supap oturma yüzeyindeki vuruntuyu tekrar ölçün

 Vuruntunun çok büyük veya yüksekliğin (h) yetersiz olması durumunda supapı yenileyin

*BE05.30-N-1002-01D

8

Silindir kapağına göre supap gecikmesini ölçün

gerekirse 

AR05.30-D-4100-01A

Supap oturma yüzeyi halkalarının işlenmesi

AR05.30-D-4511B



*001589532100



*343589004000

Derinlik ölçme kumpası

*BE01.30-N-1006-02D

*BE01.30-N-1010-02D

9

Supabı yerleştirin, sızdırmazlığını kontrol edin

Vakum kontrol cihazı

10

Takma, sökme işleminin tersi sırasında olmalıdır

Numara

Adlandırma

Motor 601.943

Motor 602.980/982/ 983/984/985

BE05.30-N-1002-01D

Supap çanağı yüksekliği (h)

Egzoz, yeni durumdaki değeri

mm

1,75–2,05

1,75–2,05

Egzoz sınır değeri

mm

1,6

1,6

Emme, yeni durumdaki değeri

mm

1,75–2,05

1,75–2,05

Emme sınır değeri

mm

1,6

1,6

Bakınız resim

AR05.30-D-4201A

AR05.30-D-4201A

BE05.30-N-1003-01D

Supap yuvası açısı (α)

Egzoz

°

45° -15'

45° -15'

Emme

°

45° -15'

45° -15'

Bakınız resim

AR05.30-D-4201A

AR05.30-D-4201A

BE05.30-N-1008-01D

Supap oturma genişliği

Egzoz

mm

2

2

Emme

mm

2

2

BE05.30-N-1009-01D

Supap oturma yüzeyinin supap şaftına göre olan daireselliği

Egzoz

mm

0,03

0,03

Emme

mm

0,03

0,03

Numara

Adlandırma

Motor 601.943

Motor 602.980/
982/983/ 984/985

BE01.30-N-1006-02D

Yeni supaplarda ve yeni supap oturma halkalarında supap düşüklüğü (a)

Egzoz supabı

mm

0,1...0,7

0,1...0,5

Emme supabı

mm

0,1...0,7

0,1...0,5

Bakınız resim

AR01.30-D-7162B

AR01.30-D-7162A

BE01.30-N-1010-02D

Supap kolunun ucu ile eksantrik mili yatak zemini arasındaki mesafe (T)

mm

20,4...21,4

20,4...21,4

Bakınız resim

AR05.30-D-4100-01A

AR05.30-D-4100-01A
