Panoramica componenti del sistema servosterzo elettrico (ES)

GF46.35-P-9997FH

Panoramica componenti del sistema servosterzo elettrico (ES)

18.09.2018

Tipo

238

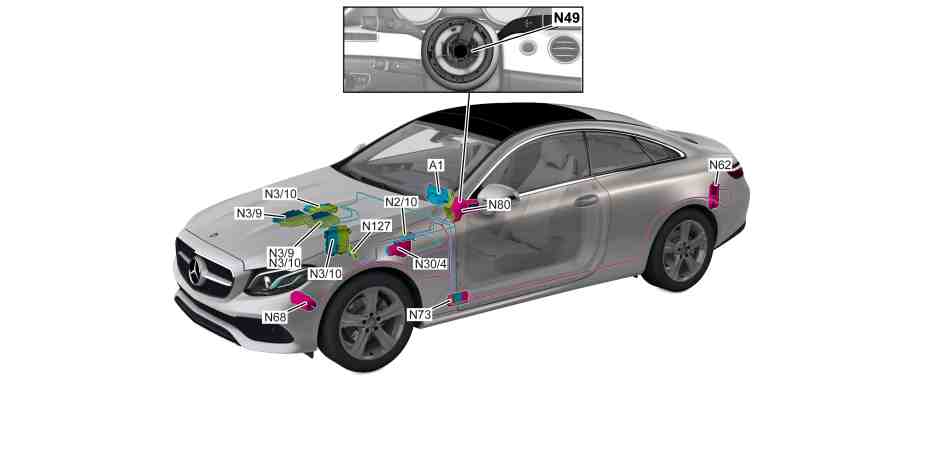

Illustrazione riferita al tipo 238.3

A1

Strumento combinato

N62

Centralina di comando sistema di parcheggio automatico (con codice 235 (Sistema di parcheggio autonomo con PARKTRONIC))

N2/10

Centralina di comando sistema di ritenuta supplementare

N68

Centralina di comando servosterzo elettrico

N3/9

Centralina di comando CDI (motore diesel, con motore 654, 656 disposta a sinistra, con motore 642 disposta al centro)

N73

Centralina di comando blocchetto di accensione elettronico

N3/10

Centralina di comando ME (motore a benzina, con motore 264, 274 disposta a sinistra, con motore 256, 276 disposta al centro)

N80

Centralina di comando modulo fodero del piantone

N30/4

Centralina di comando programma elettronico di stabilita

N127

Centralina di comando organi della trasmissione

N49

Sensore angolo del volante

Vista scatola dello sterzo

1

Scatola sterzo a cremagliera

A91b1

Sensore di coppia servosterzo elettrico

A91m1

Servomotore servosterzo elettrico

N68

Centralina di comando servosterzo elettrico

Strumento combinato - Descrizione del componente

A1

GF54.30-P-6000FH

Centralina di comando sistema di ritenuta supplementare - Descrizione dei componenti

N2/10

GF91.60-P-4080FH

Centralina di comando CDI - Descrizione del componente

Tipo 238 con motore 642.8
N3/9

GF07.16-P-6000OGW

Tipo 238 con motore 654.9
N3/9

GF07.16-P-6000ORC

Tipo 238 con motore 656.9
N3/9

GF07.16-P-6000OIA

Centralina di comando ME - Descrizione del componente

Tipo 238 con motore 256.9
N3/10

GF07.61-P-6000MRT

Tipo 238 con motore 264.9
N3/10

GF07.61-P-6000MRG

Tipo 238 con motore 274.9
N3/10

GF07.61-P-6000MRD

Tipo 238 con motore 276.8
N3/10

GF07.61-P-6000MND

Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente

N30/4

GF42.45-P-5119FH

Centralina di comando sistema di parcheggio - Descrizione del componente

Tipo 238
con codice 235 (Park Pilot con PARKTRONIC)
N62

GF54.65-P-5004FH

Centralina di comando servosterzo elettrico - Descrizione del componente

N68

GF46.35-P-7012FH

Centralina di comando blocchetto di accensione elettronico - Descrizione del componente

N73

GF80.57-P-6001FH

Centralina di comando modulo del piantone dello sterzo - Descrizione del componente

Tipo 238
fino all'anno di produzione 2019
N80

GF54.21-P-6051FH

Tipo 238
a partire dall'anno di produzione 2019
N80

GF54.21-P-6051FHG

Centralina di comando organi della trasmissione - Descrizione del componente

Tipo 238 con motore 256.9
N127

GF54.21-P-2141LF

Tipo 238 con motore 264.9, 274.9, 276.8
N127

GF54.21-P-2141MRP

Tipo 238 con motore 642.8
Tipo 238 con motore 654.9
N127

GF54.21-P-2141ORC

Tipo 238 con motore 656.9
N127

GF54.21-P-2141OGS

Descrizione del funzionamento servosterzo elettrico (ES) - Indice

GF46.35-P-0999FH
