Panoramica componenti del sistema Iniezione diesel Common Rail (CDI)

GF07.16-P-9997OGS

Panoramica componenti del sistema Iniezione diesel Common Rail (CDI)

12.05.2017

Motore

642.8 nel tipo 222

Vista tipo 222

A1

Strumento combinato

L6/4

Sensore n. di giri assale posteriore, lato destro

N62/1

Centralina di comando sensori radar (con CODICE P20 (Pacchetto assistenza alla guida))

A8/1

Chiave trasmittente

M43/6

Pompa di circolazione 1 circuito a bassa temperatura

N69/1

Centralina di comando porta anteriore, lato sinistro

A40/3

Unità di comando COMAND

N2/10

Centralina di comando sistema di ritenuta supplementare

N73

Centralina di comando blocchetto di accensione elettronico

A40/9

Unità di comando Audio/COMAND

N3/9

Centralina di comando CDI

N80

Centralina di comando modulo fodero del piantone

B37

Sensore del pedale dell'acceleratore

N10/6

Centralina di comando SAM lato anteriore

N118

Centralina di comando pompa di alimentazione del carburante

B64/1

Sensore della depressione del freno

N22/1

Centralina di comando climatizzatore

N118/5

Centralina di comando AdBlue® (con CODICE U77 (Depurazione dei gas di scarico diesel BLUETEC (SCR)))

G1

Batteria della rete di bordo

N30/4

Centralina di comando programma elettronico di stabilita

N127

Centralina di comando organi della trasmissione

L6/1

Sensore n. di giri assale anteriore, lato sinistro

N37/7

Centralina di comando sensore di NOx a valle dl filtro particolato diesel (con CODICE U77 (Depurazione dei gas di scarico diesel BLUETEC (SCR())

S9/1

Interruttore luce di arresto

L6/2

Sensore n. di giri assale anteriore, lato destro

N37/8

Centralina di comando sensore di NOx a valle del catalizzatore SCR (con CODICE U77 (Depurazione dei gas di scarico diesel BLUETEC (SCR)))

X11/4

Connettore per la diagnosi

L6/3

Sensore n. di giri assale posteriore, lato sinistro

N51/3

Centralina di comando AIRmatic

Y3/8n4

Centralina di comando gestione del cambio ad integrazione completa (con CODICE 427 (7G-TRONIC)) o (con CODICE 421 (9G-TRONIC))

Vista motore dal lato anteriore sinistro

110/2

Intercooler

B2/6

Misuratore d'aria a film caldo, lato sinistro

B2/6b1

Sensore della temperatura dell'aria aspirata lato sinistro

B2/7

Misuratore d'aria a film caldo, lato destro

B2/7b1

Sensore della temperatura dell'aria aspirata lato destro

B28/5

Sensore di pressione a valle del filtro aria

N3/9

Centralina di comando CDI

Vista del motore dal lato anteriore

19

Pompa di alta pressione carburante

B5/1

Sensore della pressione di sovralimentazione

B50

Sensore della temperatura del carburante

Y85

Valvola di commutazione bypass radiatore ricircolo gas di scarico

Y94

Valvola di regolazione della portata

Y130

Valvola pompa olio motore

Vista del motore dal lato anteriore superiore

110

Turbocompressore a gas di scarico

B4/6

Sensore della pressione del carburante, alta pressione

N14/3

Stadio finale incandescenza

R39/1

Elemento termico tubazione di sfiato

Y74

Valvola di regolazione pressione

Y77/1

Attuatore pressione di sovralimentazione

Vista del motore dal lato anteriore superiore

70

Filtro carburante

B4/7

Sensore di pressione del carburante

B76/1

Sensore di condensa filtro carburante con elemento termico

Y76

Iniettori di carburante

Vista del motore dal lato destro

B1

Sensore temperatura dell'olio del motore

B17/8

Sensore temperatura aria di sovralimentazione

G2

Alternatore

M1

Motorino d'avviamento

M16/6

Attuatore della valvola a farfalla

Vista del motore dal lato anteriore superiore

R9

Candelette ad incandescenza

Vista del motore dal lato posteriore

B19/11

Sensore di temperatura a monte del turbocompressore a gas di scarico

B28/8

Sensore della differenza di pressione DPF

B60

Sensore della pressione dei gas di scarico

B70

Sensore di Hall albero motore

Y27/9

Attuatore di ricircolo dei gas di scarico

Vista del motore dal basso

S43

Interruttore controllo del livello dell'olio

Vista del motore dall'alto

B4/34

Sensore di pressione della camera di combustione cilindro 1

B4/37

Sensore di pressione della camera di combustione cilindro 4

B6/1

Sensore di Hall albero a camme

B4/35

Sensore di pressione della camera di combustione cilindro 2

B4/38

Sensore di pressione della camera di combustione cilindro 5

B11/4

Sensore temperatura del liquido di raffreddamento

B4/36

Sensore di pressione della camera di combustione cilindro 3

B4/39

Sensore di pressione della camera di combustione cilindro 6

Vista del motore dall'alto

M55

Servomotore esclusione del condotto di immissione

Vista motore dal lato anteriore sinistro

Y133

Valvola di commutazione pompa liquido di raffreddamento

Vista telaietto integrale dal lato anteriore in alto

Y123

Cuscinetto motore sinistro inseribile

Y123/1

Cuscinetto motore destro inseribile

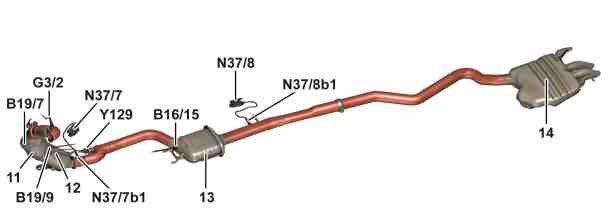

Vista impianto di scarico (con CODICE U77 (Depurazione dei gas di scarico diesel BLUETEC (SCR)))

11

Catalizzatore ossidante

12

Filtro per il particolato diesel

13

Catalizzatore SCR

14

Silenziatore terminale

B16/15

Sensore di temperatura a monte del catalizzatore SCR

B19/7

Sensore di temperatura a monte del catalizzatore

B19/9

Sensore di temperatura a monte del filtro per il particolato diesel

G3/2

Sonda lambda a monte del catalizzatore

N37/7

Centralina di comando sensore di NOx a valle del filtro per il particolato diesel

N37/7b1

Sensore di NOx a valle del filtro per il particolato diesel

N37/8

Centralina di comando sensore di NOx a valle del catalizzatore SCR

N37/8b1

Sensore di NOx a valle del catalizzatore SCR

Y129

Valvola di dosaggio AdBlue®

Rappresentazione in trasparenza serbatoio carburante dal lato anteriore destro

45

Bocchettone di rifornimento

75

Serbatoio del carburante

88

Modulo alimentazione carburante

B4/1

Sensore del livello di riempimento serbatoio del carburante visualizzazione del livello di carburante, lato sinistro

B4/2

Sensore del livello di riempimento serbatoio del carburante visualizzazione del livello di carburante, lato destro

M3

Pompa di alimentazione del carburante

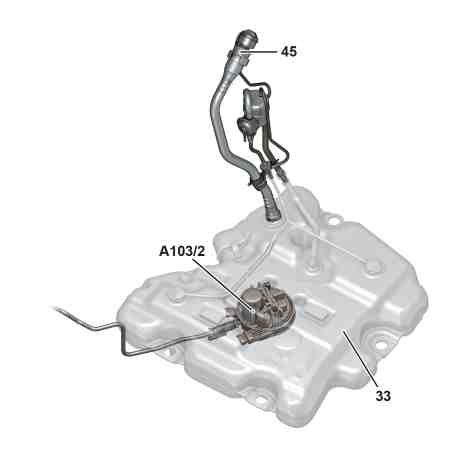

Vista serbatoio AdBlue® (con CODICE U77 (Depurazione dei gas di scarico diesel BlueTEC (SCR)))

33

Serbatoio AdBlue®

45

Bocchettone di rifornimento AdBlue®

A103/2

Modulo di alimentazione AdBlue®

Vista del carter ventilatore dal lato posteriore

M4/7

Motorino del ventilatore

M87

Servomotore persiana parzializzatrice del radiatore

Vista del veicolo dal lato posteriore destro

N127

Centralina di comando organi della trasmissione

Vista del veicolo dal lato posteriore (con CODICE U77 (Depurazione dei gas di scarico diesel BLUETEC (SCR)))

N118/5

Centralina di comando AdBlue®

K40/5kV

Relè AdBlue®

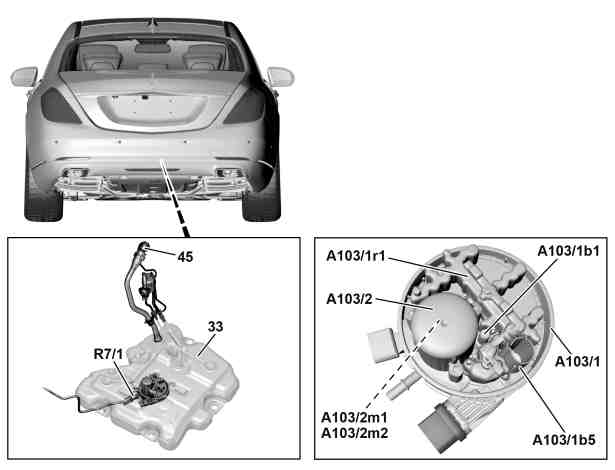

Vista del veicolo dal lato posteriore (con CODICE U77 (Depurazione dei gas di scarico diesel BLUETEC (SCR)))

33

Serbatoio AdBlue®

45

Bocchettone di rifornimento AdBlue®

A103/1b1

Sensore di temperatura serbatoio AdBlue®

A103/1b5

Sensore del livello di riempimento AdBlue®

A103/1r1

Elemento termico serbatoio AdBlue®

A103/2

Modulo di alimentazione AdBlue®

A103/2m1

Pompa di alimentazione AdBlue®

A103/2m2

Pompa d'aspirazione AdBlue®

R7/1

Elemento termico tubazione di mandata AdBlue®

Vista modulo fusibili e relè motore (K40/8)

K40/8kG

Relè morsetto 15 vano motore

K40/8kH

Relè morsetto 50 motorino d'avviamento

K40/8kN

Relè morsetto 87M

Strumento combinato - Descrizione del componente

Motore 642.8 nel tipo 222
fino all'anno di produzione 2018
A1

GF54.30-P-6000LF

Unità di comando COMAND - Descrizione del componente

Motore 642.8 nel tipo 222
fino all'anno di produzione 2018
A40/3

GF82.85-P-3136LF

Unità di comando audio/COMAND - Descrizione del componente

Motore 642.8 nel tipo 222
fino all'anno di produzione 2018
A40/9

GF54.21-P-4501LF

Centralina di comando sistema di ritenuta supplementare - Descrizione dei componenti

N2/10

GF91.60-P-4080LF

Centralina di comando CDI - Descrizione del componente

N3/9

GF07.16-P-6000OGS

Centralina di comando SAM lato anteriore - Descrizione del componente

N10/6

GF54.21-P-7010LF

Centralina di comando climatizzatore - Descrizione del componente

N22/1

GF83.40-P-2250LF

Centralina di comando Programma Elettronico di Stabilità - Descrizione del componente

Tipo 222 (tranne 222.004/057/104/157/163) con motore 642.8
fino all'anno di produzione 2018
N30/4

GF42.45-P-5119LF

Centralina di comando sensore di NOx - Descrizione dei componenti

Motore 642.8 nel tipo 222
con codice U77 (Trattamento dei gas di scarico diesel BlueTEC (SCR))
N37/7, N37/7b1, N37/8, N37/8b1

GF14.40-P-3024OGS

Centralina di comando AIRMATIC - Descrizione del componente

N51/3

GF32.22-P-5110LF

Centralina di comando sensori radar - Descrizione dei componenti

Tipo 222 con motore 642.8
fino all'anno di produzione 2018
con codice P20 (Pacchetto di sistemi di assistenza alla guida Plus)
N62/1

GF30.30-P-3301LF

Centralina di comando porta anteriore lato sinistro - Descrizione del componente

N69/1

GF72.29-P-6001LF

Centralina di comando blocchetto di accensione elettronico - Descrizione del componente

N73

GF80.57-P-6001LF

Centralina di comando modulo del piantone dello sterzo - Descrizione del componente

Motore 642.8 nel tipo 222
fino all'anno di produzione 2018
N80

GF54.21-P-6051LF

Centralina di comando pompa di alimentazione del carburante - Descrizione dei componenti

N118

GF47.40-P-2001OGS

Centralina di comando post-trattamento dei gas di scarico - Descrizione del componente

Motore 642.8 nel tipo 222
con codice U77 (Trattamento dei gas di scarico diesel BlueTEC (SCR))
N118/5

GF14.40-P-3030OGS

Centralina di comando organi della trasmissione - Descrizione del componente

N127

GF54.21-P-2141OGS

Centralina di comando gestione del cambio completamente integrata - Descrizione del componente

Tipo 222 con motore 642.8 con cambio 722.9 (tranne 722.931/971)
con codice 427 (7G-TRONIC)
Y3/8N4

GF27.60-P-5165AHB

Tipo 222 con motore 642.8 con cambio 725.0
con codice 421 (9G-TRONIC)
Y3/8N4

GF27.60-P-5165AND

Indice descrizione del funzionamento iniezione diesel Common Rail (CDI)

GF07.16-P-0999OGS
