Taglierina
000 589 12 28 00
D83.70-0143-01
1 Tagliare con la taglierina
la tubazione di mandata carburante (1) del motore del veicolo sotto la base sedile conducente e rimuovere 50 mm circa di cavo.
2 Inserire due boccole (6) alle estremità della tubazione di mandata carburante separata (1) e applicare un raccordo a T (3) con due tubi flessibili di collegamento (2) nella tubazione di mandata carburante.
Le boccole (6) della tubazione di mandata carburante devono risultare sotto la fascetta fermatubi dei due tubi flessibili di collegamento (2). Il collegamento per la pompa dosaggio carburante sul raccordo a T deve indicare verso il basso verticalmente.
3 Collegare al raccordo a T, mediante un tubo flessibile di collegamento (4), la tubazione carburante (5) flessibile di collegamento alla pompa dosaggio carburante.

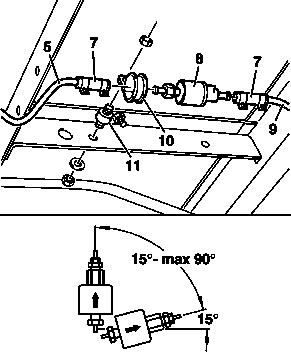

D83.70-1234-02
4 Montare la pompa dosaggio carburante (8) con la fascetta di gomma (10) e il tampone di gomma (11) in un foro disponibile del pianale.
Fare attenzione alla posizione di montaggio e al senso di aspirazione della pompa dosaggio carburante. La pompa deve avere un'angolazione ascendente minima di 15º rispetto al lato mandata. La posizione di montaggio appropriata è compresa tra i 15 e i 35o.
5 Accorciare per mezzo di una taglierina
la tubazione carburante flessibile (5) della derivazione della tubazione di mandata carburante fino al lato aspirazione della pompa dosaggio carburante e collegare con un tubo flessibile di collegamento (7).
6 Collegare al lato mandata della pompa dosaggio carburante, mediante un tubo flessibile di collegamento (7), la tubazione carburante (9) di collegamento all'apparecchio di riscaldamento ad aria.
D83.70-1254-01
7 Posare verso la parte posteriore la tubazione carburante (9) nella zona del serbatoio carburante e farla passare attraverso l'apertura situata sulla traversa posteriore della cabina di guida (freccia) verso il bocchettone dell'apparecchio di riscaldamento ad aria.
8 Accorciare la tubazione carburante per mezzo di una taglierina fino al bocchettone dell'apparecchio di riscaldamento ad aria e collegarla con un tubo flessibile di collegamento.
Collegare le tubazioni carburante alla sottoscocca e alle tubazioni presenti o ai fasci di tubazioni. Evitare piegamenti e punti di sfregamento. Applicare la guaina antisfregamento nella zona della traversa cabina di guida (freccia).
