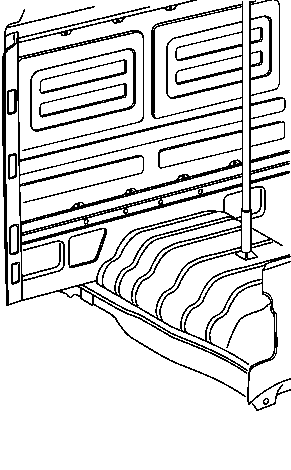

1 Tagliare tutti i componenti danneggiati (pannellature, supporti, montanti e parti della struttura) dalla cabina. Smerigliare i punti di collegamento e trattarli con mano di fondo di saldatura.
In caso di forte indebolimento della struttura portante è necessario supportare con mezzi adatti.
W60.00-0002-03
2 Preparare i pezzi nuovi per il montaggio e smerigliare le flange di saldatura preverniciate su entrambi i lati. Applicare la mano di fondo di saldatura alle superfici non più accessibili dopo il montaggio.
A seconda del volume dei pezzi di ricambio staccare le parti della struttura non necessarie.

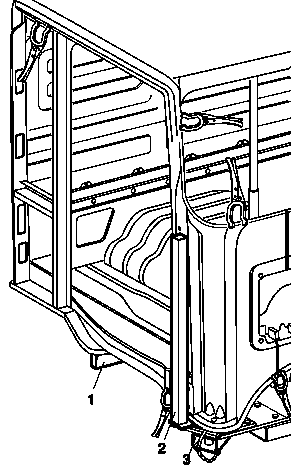

3 Inserire i pezzi nuovi, allinearli e fissarli con pinze o viti per lamiera.
Non fissare ancora con la saldatura!
Applicare sempre tutte le parti vicine della struttura e fissarle con pinze o viti per lamiera.

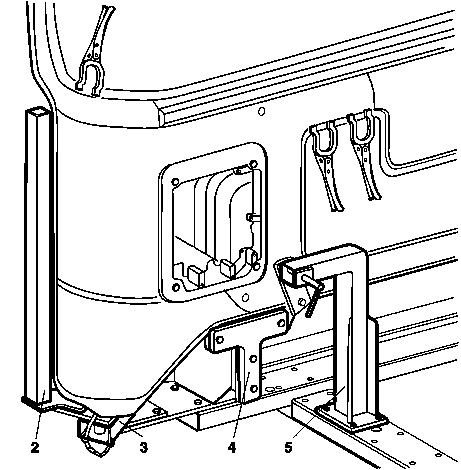

Se possibile, impiegare gli alloggiamenti del set squadre di raddrizzamento (1-5) o i collegamenti a vite presenti nelle parti applicate per il posizionamento dei componenti. Altrimenti scegliere punti di misurazione adatti per l'allineamento del componente.
W60.00-0001-03
W60.00-0003-12
4 Applicare, allineare e fissare le parti della pannellatura.
Non fissare ancora con la saldatura!
A seconda della parte della pannellatura, controllare gli interstizi, la misura dei cristalli, lo spostamento degli spigoli, lo spostamento del punto di misurazione e i punti di riferimento dei componenti adiacenti e correggere il posizionemento (inserire per prova le porte o il cristallo). Controllare il cruscotto con gli alloggiamenti delle squadre di raddrizzamento. Se non è possibile un allineamento corretto delle pannellature, correggere il posizionamento delle parti della struttura.
5 Eseguire la puntatura delle parti della struttura
Non eseguire ancora la puntatura della pannellatura!
Controllare di nuovo la sede delle parti della pannellatura
6 Smontare di nuovo la pannellatura, dove necessario,
e portare a termine la saldatura sulla struttura.
Fare attenzione che le parti montate non siano soggette a tensioni.
Eseguire i cordoni e i punti di saldatura come per il pezzo originale. A seconda dell'accessibilità e dell'attrezzatura dell'officina, eseguire punti di saldatura a resistenza o punti di saldatura a gas inerte (saldatura entro fori).
7 Smerigliare i cordoni e i punti di saldatura e proteggerli contro la corrosione applicando l'ultima mano di saldatura.
8 Applicare la protezione del sottofondo ai componenti sostituiti nei punti precedentemente trattati dalla fabbrica, spruzzare le cavità con anticorrosivo.
9 Ermetizzare i collegamenti di saldatura.
Ermetizzare la zona del pavimento e, dove è garantita l'accessibilità, dall'interno e dall'esterno
W62.25-0024-02
Simboli impiegati nelle rappresentazioni grafiche:
1 Spigolo di taglio (previsto)
2 Punto di fresatura
3 Punto di fresatura (non visibile)
4 Foro trapanato
5 Punto di puntatura procedimento di saldatura a gas inerte
6 Punto di saldatura procedimento di saldatura a gas inerte
7 Punto di saldatura procedimento di saldatura a gas inerte (non visibile)
8 Punto di saldatura procedimento di saldatura a resistenza a punti (pezzo vecchio staccato)
9 Punto di saldatura procedimento di saldatura a resistenza a punti
10 Cordone pieno procedimento di saldatura a gas inerte
