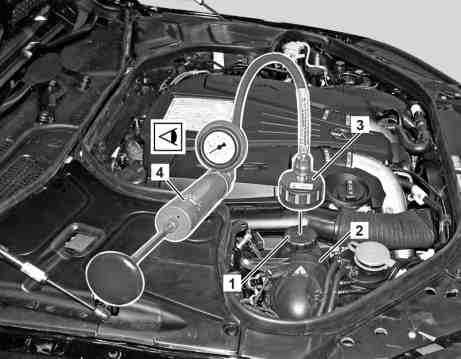

Illustrazione riferita al motore 278 |
1 | Tappo |
2 | Serbatoio di compensazione del liquido di raffreddamento |
3 | Tappo di controllo |
4 | Pompa premente |
P20.00-2467-11
Avviso | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande. | |
Avvertenza tecnica | Avvertenze sul liquido di raffreddamento | ||
Avvertenze sul livello del liquido di raffreddamento | |||
| Smontare | ||
1 | Inserire l'accensione. | ||
2 | Portare il riscaldamento alla massima potenza. | ||
3 | Togliere il coperchio di chiusura (1). | ||
4 | Controllare e ripristinare livello del liquido di raffreddamento. | Tipo 217 con motore 157, 176, 177, 276, 278, 279 | |
5 | Montare il tappo di controllo (3) sul serbatoio di compensazione del liquido di raffreddamento (2). | Attacco di prova | |
6 | Collegare la pompa pressione (4) al tappo di controllo (3). | Pompa premente | |
| Controllare | ||
7 | Applicare la pressione di prova al sistema di raffreddamento motore per 2 min. | | |
Nell'arco di 2 min non deve essere riscontrata alcuna perdita di pressione. | |||
Tipo 217, 222 con motore 176, 177Pressione di prova per la prova di pressione dell'impianto di raffreddamento | |||
Tipo 217 con motore 157, 276, 278, 279 | |||
8 | Controllare le condizioni di tutti i componenti che convogliano il liquido di raffreddamento e dei punti di giunzione e verificarne la tenuta. | In caso di perdita di pressione. | |
In caso di contestazione: | |||
| |||
Sostituire i componenti corrispondenti. | |||
| Montare | ||
9 | Scaricare la pressione di prova tramite valvola della pompa pressione (4). | Pompa premente | |
10 | Smontare la pompa pressione (4) dal tappo di controllo (3). | ||
11 | Rimuovere il tappo di controllo (3). | Attacco di prova | |
12 | Controllare e ripristinare livello del liquido di raffreddamento. | Rapporto di miscelazione liquido di raffreddamento | |
13 | Applicare il coperchio di chiusura (1). |
Tappo di chiusura del radiatore o del serbatoio di compensazione |
Numero | Denominazione | Coperchio di chiusura a 1 stadio | Motore 100, 102, 103, 104, 110, 111, 112, 113, 114, 115, 116, 117, 119, 120, 121, 123, 127, 129, 130, 133, 137, 139, 152, 155, 156, 157, 159, 166, 180, 256, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 282, 285 | ||
BE20.30-P-1005-01A | Pressione di prova per l'espulsione del sistema di raffreddamento motore | Sovrapressione | bar | 1,4 | 1,4 |
Rapporto di miscelazione liquido di raffreddamento |
Numero | Denominazione | Motore tutti (4x4, Autovetture, smart) | |||
BF20.00-P-1001-04A | Rapporto di miscelazione liquido di raffreddamento | Antigelo/acqua | fino a -37 °C | % | 50/50 |
a partire da -38 °C | % | 55/45 | |||
Foglio panoramica e prescrizioni | |||||
Rimando a foglio prescrizioni | |||||
210 589 00 91 00
Attacco di prova
124 589 24 21 00
Pompa premente
