Smontaggio, montaggio turbocompressore a gas di scarico

AR09.40-P-6020FF

Smontaggio, montaggio turbocompressore a gas di scarico

20.3.06

 

Smontaggio, montaggio

1

Smontare il rivestimento inferiore del vano motore

AR61.20-P-1105FF

2.1

Smontare il catalizzatore

Per veicoli senza codice (K13) Filtro per il particolato diesel

AR49.10-P-5500FG

2.2

Smontare l'unità catalizzatore-filtro per il particolato diesel

Per veicoli con codice (K13) Filtro per il particolato diesel

AR49.10-P-5501FF

3

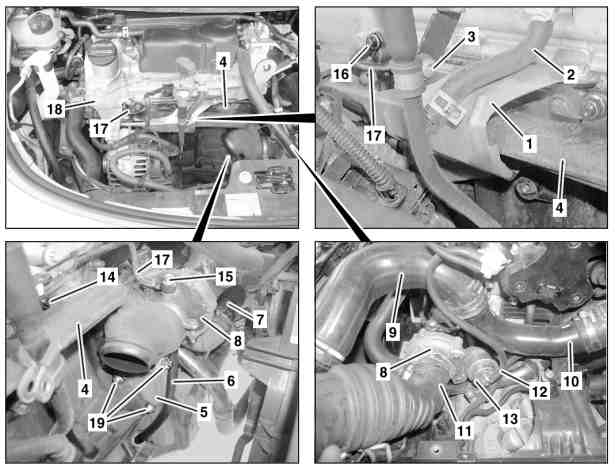

Svitare la vite (3)

4

Smontare il flessibile (2) dalla testata (18)

5

Smontare il riparo in lamiera (1)

6

Svitare le viti (19) del supporto (5) e rimuovere il supporto (5)

7

Staccare la tubazione di ritorno dell'olio (6) dal turbocompressore a gas di scarico (8)

AR09.40-P-6020-06FG



*BA09.40-P-1001-01I

8

Smontare il flessibile dell'aria (7) dal turbocompressore a gas di scarico (8)

9

Smontare la scatola del filtro aria

AR09.10-P-1150FG

10

Staccare il tubo flessibile aria di sovralimentazione (11) dal turbocompressore a gas di scarico (8).

11

Smontare il flessibile dell'aria di sovralimentazione (9) dal condotto aria di sovralimentazione (10)

12

Estrarre la tubazione della depressione (12) dalla capsula a depressione (13)

13

Svitare il dado (14) del collettore di scarico (4) con cui è fissata la tubazione di ritorno dell'olio (6)

 Montaggio: sostituire il dado autobloccante (14).



*BA14.10-P-1001-01K

14

Svitare la vite cava (15)

 Montaggio: sostituire gli anelli di tenuta della vite cava (15).



*BA09.40-P-1002-01I

15

Rimuovere la vite (16) della tubazione di mandata olio (17) dalla testata (18)

 Montaggio: sostituire la vite autobloccante (16).



*BA09.40-P-1003-01I

16

Staccare la tubazione di mandata olio (17) dalla testata (18)

 Montaggio: sostituire l'anello di tenuta della tubazione di mandata olio (17).

17

Svitare i dadi del collettore di scarico (4)

 Il collettore di scarico (4) è fissato ancora con sette dadi.

 Montaggio: sostituire i dadi autobloccanti.



*BA14.10-P-1001-01K

18

Rimuovere il collettore di scarico (4) unitamente al turbocompressore a gas di scarico (8)

 Montaggio: pulire le superfici di tenuta e sostituire la guarnizione del raccordo (4) .

19

Montaggio in successione inversa

Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere il veicolo contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare componenti caldi o in rotazione.

AS00.00-Z-0005-01A

20

Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico nella zona del collettore di scarico (4)

21

Controllare il livello olio motore con l'astina dell'olio, eventualmente rabboccarlo

 Il livello dell'olio motore deve essere compreso tra le tacche "Min" e "Max", in caso contrario vi è il rischio di danni al motore.

Numero

Denominazione

Motore
639.939

BA09.40-P-1001-01I

Vite torx tubazione di ritorno olio su turbocompressore a gas di scarico

Nm

7,6

BA09.40-P-1002-01I

Vite cava tubazione mandata olio su turbocompressore a gas di scarico

Nm

15

BA09.40-P-1003-01I

Vite Torx tubazione di mandata olio su monoblocco

Nm

12

Numero

Denominazione

Motore
639.939

BA14.10-P-1001-01K

Dado collettore di scarico su testata

Nm

30
