Scaricare, rifornire il liquido di raffreddamento per l'impianto di raffreddamento della batteria ad alto voltaggio

AR08.50-S-0021F

Scaricare, rifornire il liquido di raffreddamento per l'impianto di raffreddamento della batteria ad alto voltaggio

24.07.2020

Motore

780.701 nel tipo 447

Avvertenze di modifica

20.07.2020

Aggiunto: attrezzo speciale 124 589 24 21 00 pompa pressione.

Fase di lavoro 37

20.07.2020

Metodo modificato.

Fasi di lavoro 36, 40, 41, 42, 43, 44, 45

AR08.50-S-0017-01F

20.07.2020

Aggiunto: attrezzo speciale 124 589 24 21 00 pompa pressione.

Fasi di lavoro 40, 41, 43, 44

AR08.50-S-0017-01F

1

Tappo

2

Serbatoio di compensazione del liquido di raffreddamento

3

Paraurti

5

Rivetti ad espansione

6

Vite

4

Rivestimento

7

Tubazione flessibile del liquido di raffreddamento

8

Radiatore

9

Flessibile del liquido di raffreddamento

11

Tubazione flessibile del liquido di raffreddamento

12

Valvola di commutazione

10

Tubazione del liquido di raffreddamento

12

Valvola di commutazione

14

Fascetta di serraggio

15

Flessibile del liquido di raffreddamento

13

Tubazione del liquido di raffreddamento

2

Serbatoio di compensazione del liquido di raffreddamento

16

Tappo di controllo

17

Pompa premente

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenza tecnica

Avvertenze sulla batteria

AH54.10-P-0001-01A

Avvertenze relative al livello del liquido di raffreddamento per l'impianto di raffreddamento della batteria ad alto voltaggio

AH08.50-S-0051-01F

Scaricare

1

Posizionare l'unità di comando del climatizzatore su "0".


L'unità di comando del climatizzatore deve essere disattivata.
altrimenti si attiva la pompa del liquido di raffreddamento.

2

Bloccare le pompe elettriche del liquido di raffreddamento con il sistema di diagnosi.



Collegare STAR DIAGNOSIS, leggere la memoria guasti

AD00.00-S-2000-04E

 Completare la procedura indicata.
A tal fine selezionare le seguenti voci di menu:
Catena cinematica (CPC) 
Comandi 
Bloccaggio delle pompe del liquido di raffreddamento.

 Non smontare ancora il sistema di diagnosi.

3

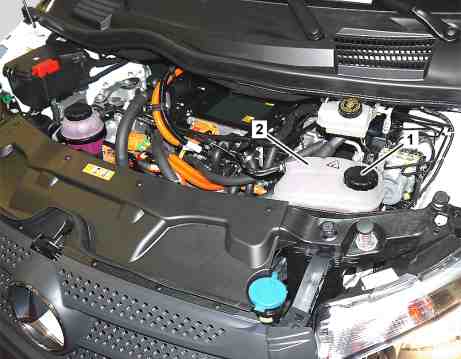

Staccare il coperchio di chiusura (1) del serbatoio di compensazione del liquido di raffreddamento (2).

 Ruotare il coperchio di chiusura (1) del serbatoio di compensazione del liquido di raffreddamento (2) in senso antiorario dapprima solo fino al primo scatto e scaricare la sovrappressione, quindi smontare il coperchio di chiusura (1).

4

Sollevare la vettura.

AR00.60-S-1000E

5

Smontare il rivetto ad espansione (5).

6

Svitare le viti (6).

7

Staccare il rivestimento (4) dal telaio integrale e dal paraurti (3).

 Prestare attenzione ai ganci d'arresto e alle guide tra il paraurti (3) e il rivestimento (4).

8

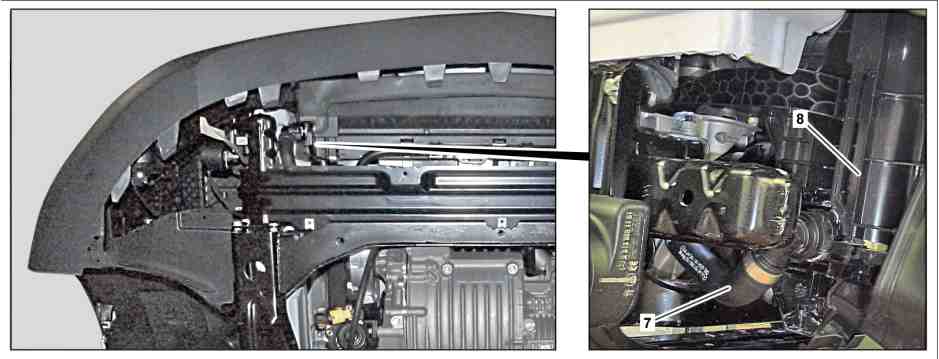

Smontare la tubazione flessibile del liquido di raffreddamento (7) dal radiatore (8) e scaricare il liquido di raffreddamento.

AR20.20-P-7441-01RQ

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

9

Abbassare il veicolo.

10

Montare il tappo di controllo (16) sul serbatoio di compensazione del liquido di raffreddamento (2).

 Attacco di prova

*210589009100

11

Montare la pompa a pressione (17) sul tappo di controllo (16).

 Pompa premente

*124589242100

 Attacco di prova

*210589009100

12

Generare pressione con la pompa pressione (17) finché non fuoriesce più liquido di raffreddamento.


Il radiatore (8) deve essere il più vuoto possibile.
Altrimenti il riempimento e lo spurgo successivo non possono essere eseguiti completamente, comportando anomalie di funzionamento e danneggiamenti.

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

 Pompa premente

*124589242100

13

Sollevare la vettura.

14

Rimontare la tubazione flessibile del liquido di raffreddamento (7) al radiatore (8).

AR20.20-P-7441-01RQ

15

Montare il rivestimento (4) dal telaio integrale e dal paraurti (3).

Se in quest'area non sono necessari altri lavori.

 Prestare attenzione ai ganci d'arresto e alle guide tra il paraurti (3) e il rivestimento (4).

16

Serrare le viti (6).

Se in quest'area non sono necessari altri lavori.

17

Montare i rivetti a espansione (5).

Se in quest'area non sono necessari altri lavori.

 Controllare se i rivetti ad espansione (5) sono danneggiati.

Se è presente un danneggiamento,



Sostituire i rivetti ad espansione danneggiati (5).

18

Staccare la tubazione flessibile del liquido di raffreddamento (11) dalla valvola di commutazione (12) e scaricare il liquido di raffreddamento.

AR20.20-P-7441-01RQ

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

19

Abbassare il veicolo.

20

Generare pressione con la pompa pressione (17) finché non fuoriesce più liquido di raffreddamento.


Il circuito del liquido di raffreddamento deve essere il più vuoto possibile.
Altrimenti il riempimento e lo spurgo successivo non possono essere eseguiti completamente, comportando anomalie di funzionamento e danneggiamenti.

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

 Pompa premente

*124589242100

21

Sollevare la vettura.

22

Rimontare la tubazione flessibile del liquido di raffreddamento (11) alla valvola di commutazione (12).

AR20.20-P-7441-01RQ

23

Staccare il flessibile del liquido di raffreddamento (9) dalla tubazione del liquido di raffreddamento (10) e scaricare il liquido di raffreddamento.

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

 Pinza per morsetti

*454589003700

24

Abbassare il veicolo.

25

Generare pressione con la pompa pressione (17) finché non fuoriesce più liquido di raffreddamento.


Il circuito del liquido di raffreddamento deve essere il più vuoto possibile.
Altrimenti il riempimento e lo spurgo successivo non possono essere eseguiti completamente, comportando anomalie di funzionamento e danneggiamenti.

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

 Pompa premente

*124589242100

26

Sollevare la vettura.

27

Rimontare il flessibile del liquido di raffreddamento (9) sulla tubazione del liquido di raffreddamento (10).

 Controllare il danneggiamento della fascetta.

 Pinza per morsetti

*454589003700

Se è presente un danneggiamento,



Sostituire la fascetta.

28

Staccare il flessibile del liquido di raffreddamento (15) dalla tubazione del liquido di raffreddamento (13) e scaricare il liquido di raffreddamento.

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

 Pinza per morsetti

*454589003700

29

Abbassare il veicolo.

30

Generare pressione con la pompa pressione (17) finché non fuoriesce più liquido di raffreddamento.


Il circuito del liquido di raffreddamento deve essere il più vuoto possibile.
Altrimenti il riempimento e lo spurgo successivo non possono essere eseguiti completamente, comportando anomalie di funzionamento e danneggiamenti.

 Raccogliere il liquido di raffreddamento.

 Apparecchiature/attrezzi reperibili in commercio
Vaschetta di raccolta

 Pompa premente

*124589242100

31

Sollevare la vettura.

32

Rimontare il flessibile del liquido di raffreddamento (15) sulla tubazione del liquido di raffreddamento (13).

 Controllare il danneggiamento della fascetta.

 Pinza per morsetti

*454589003700

Se è presente un danneggiamento,



Sostituire la fascetta.

33

Abbassare il veicolo.

34

Staccare la pompa pressione (17).

 Pompa premente

*124589242100

Riempire

35

Mettere in funzione la rete di bordo ad alto voltaggio.

Se la rete di bordo ad alto voltaggio non è in funzione.

AR47.70-S-1000F

36

Montare il caricabatteria sulla batteria della rete di bordo a 12 Volt.

AR54.10-S-1127E

 Il riempimento e lo sfiato del circuito del liquido di raffreddamento con il sistema di diagnosi richiede un po' di tempo ed occorre un'alimentazione di tensione costante di 12 Volt.

37

Introdurre il liquido di raffreddamento nel circuito del liquido di raffreddamento della batteria ad alto voltaggio.

AR08.50-S-0017-01F


Il circuito del liquido di raffreddamento prima del rifornimento deve essere il più vuoto possibile.
Altrimenti il riempimento e lo spurgo successivo non possono essere eseguiti completamente, comportando anomalie di funzionamento e danneggiamenti.

 Evacuare, controllare e rifornire il circuito del liquido di raffreddamento.

 Impianto di raffreddamento trazione elettrica

*BF08.50-N-1001-01F

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100

 Adattatore circuito NT

*285589012100

 Pompa a vuoto elettrica

*285589022100

 Pompa premente

*124589242100

38

Sfiatare il circuito del liquido di raffreddamento per la batteria ad alto voltaggio con il sistema di diagnosi.



Collegare STAR DIAGNOSIS, leggere la memoria guasti

AD00.00-S-2000-04E

AR08.50-S-0017-01F

 Sfiatandole, le pompe del liquido di raffreddamento vengono sbloccate automaticamente.
Completare la procedura indicata.
A tal fine selezionare le seguenti voci di menu:
Catena cinematica (CPC) 
Procedure speciali 
Sfiato del circuito del liquido di raffreddamento della batteria ad alto voltaggio vano passeggeri

 La durata dell'operazione di sfiato del circuito di raffreddamento della batteria ad alto voltaggio è di circa  30  min.

39

Staccare il caricabatteria dalla batteria della rete di bordo a 12 Volt.

AR54.10-S-1127E



Controllare

40

Controllare il livello del liquido di raffreddamento del circuito del liquido di raffreddamento della batteria ad alto voltaggio.

Se necessario,



Correggere il livello del liquido di raffreddamento.

 Impianto di raffreddamento trazione elettrica

*BF08.50-N-1001-01F

41

Controllare la tenuta del circuito del liquido di raffreddamento della batteria ad alto voltaggio.

AR08.50-S-0011F

 Impianto di raffreddamento

Numero

Denominazione

Motore 780.701/702 nel tipo 447

BF08.50-N-1001-01F

Impianto di raffreddamento trazione elettrica

Impianto di raffreddamento della batteria ad alto voltaggio e dell'abitacolo

Quantità di rifornimento

Liter

 10

Impianto di raffreddamento del motore elettrico

Quantità di rifornimento

Liter

 5

Per entrambi gli impianti di raffreddamento intera quantità di rifornimento, in officina

Quantità di rifornimento

Liter

 15

Antigelo/acqua

fino a -37 °C

%

50/50

Specifiche per i liquidi di raffreddamento

BB00.40-P-0310-01A

Foglio

BB00.40-P-0325-05A
