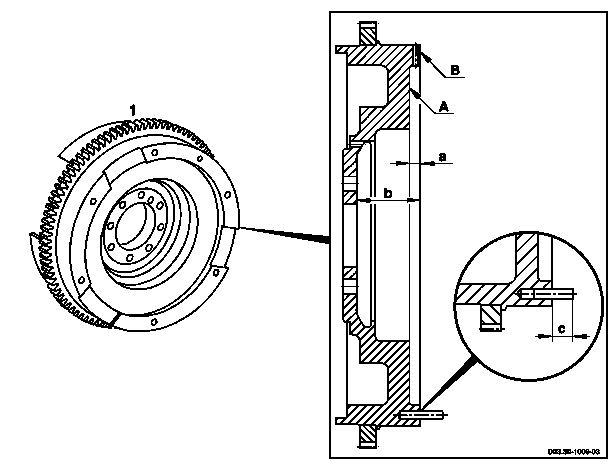

D03.30-1004-06
1 Volano
"A" Superficie della frizione
"B" Superficie di fissaggio
"a" Misura della distanza
"b" Misura della distanza
"c" Quota di montaggio perni di fissaggio
| Smontaggio, montaggio | ||
1 | Smontare il volano | ||
2 | Smontare i perni di fissaggio | Montaggio: Montare i perni di fissaggio alla distanza | |
3 | Rettificare il volano | Misurare i valori di controllo (a, b) per la ripassatura. Se la misura (b) è inferiore al valore limite o l'asportazione necessaria di materiale sulla superficie della frizione (A) è superiore a 1 mm | |
sostituire il volano. | |||
Se la superficie della frizione (A) viene ripassata, è necessario ripassare della stessa misura anche la superficie di fissaggio (B). Attenersi sempre alla misura della distanza (a)! | |||
sostituire il volano. | |||
Controllare l'oscillazione assiale, la planarità e la profondità di rugosità della superficie di attrito e della superficie di fissaggio. | |||
Scostamento di oscillazione assiale ammesso. | |||
Scostamento di planarità ammesso. | |||
Profondità di rugosità ammessa (Rz). | |||
4 | Montaggio in successione inversa |
Valori di controllo volano
Numero | Denominazione | Motore | ||||
BE03.30-N-1001-03A | Distanza di controllo | "a" | mm | 8,7...8,9 | ||
"b" | a nuovo | mm | 46,9...47,3 | |||
BE03.30-N-1002-03A | Scostamento di oscillazione assiale ammesso | "A" | Superficie d'attrito | mm | 0,05 | |
"b" | Superficie di fissaggio | mm | 0,05 | |||
BE03.30-N-1003-03A | Scostamento di planarità ammesso | "A" | Superficie d'attrito | mm | 0,02 | |
BE03.30-N-1004-03A | Profondità di rugosità ammessa (Rz) | "A" | Superficie d'attrito | mm | 0,008 | |
BE03.30-N-1005-03A | Quota di montaggio dei perni di fissaggio | "C" | mm | 12,3...12,7 | ||
Documenti citati
- ar0330d8001c Smontaggio, montaggio volano/disco trascinatore
