AR03.30-D-8001C

Smontaggio, montaggio volano/disco trascinatore

14.2.96

MOTORE 111.979 nel TIPO 901, 902, 903, 904

D03.30-1003-09

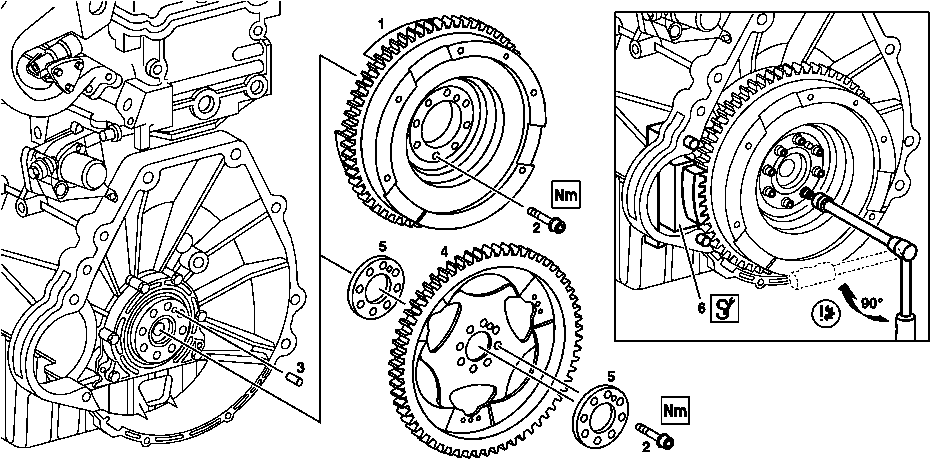

1 Volano

2 Vite Torx

3 Spina cilindrica

4 Disco trascinatore (con cambio automatico)

5 Anello (con cambio automatico)

6  Dispositivo di arresto

 	Smontaggio, montaggio
1.1	Smontare il cambio meccanico		AR26.10-D-0020B
1.2	Smontare il cambio automatico	 Versioni con cambio automatico.	AR27.10-D-0500C
2	Smontare la frizione		AR25.10-D-0050A
3	Montare il dispositivo di arresto (6) per albero motore/corona d’avviamento		AR03.30-D-5000C
4	Svitare le viti Torx		*BA03.30-N-1002-01A
			*000589011000
		 Montaggio: Sostituire le viti Torx (2). Non disponendo di una chiave ad angolo controllato, le viti Torx (2) possono essere serrate dell’angolo prescritto in un solo intervento con una chiave a tubo e traversino.
5	Nelle versioni con cambio meccanico rimuovere il volano (1) o con cambio automatico il disco trascinatore (4) e le linguette (5)	 La spina cilindrica (3) serve a centrare il volano (1) o il disco trascinatore (4).  Montaggio: I volani nuovi possono essere montati senza richiedere equilibratura statica o dinamica.
6	Per il montaggio procedere nell’ordine inverso

 Volano, disco trascinatore, smorzatore di vibrazioni, corona d’avviamento

Numero	Denominazione			Motor 111.979/ 984


BA03.30-N-1002-01A	Volano/disco trascinatore su albero motore	1.Passo	Nm	50
		2.Passo	°	90

000 589 01 10 00

Kit per viti Torx

ar0330d5000c Montare e smontare l'elemento di bloccaggio dell'albero motore corona d'avviamento
ar2510d0050a Smontare, montare la frizione
ar2610d0020b Smontare, montare il cambio
ar2710d0500c Smontare, montare il cambio con il convertitore di coppia
