ar6080b1000a

Desmontar y montar la cabina

Tipo ar · tema 60.80 · versión 0200 · 2016-02-22

Válido para: Vehículo 682 con Motor de combustión interna 376.930, 376.956, 372.961, 376.984''Vehículo 693 con Motor de combustión interna 374.985

Dónde se ubica

Grupo funcional 3 Superestructura › 60 Generalidades de la superestructura › 60.80 Cabina, suspensión de la cabina — Serie 372 (modelos 961) · Serie 374 (modelos 985) · Serie 376 (modelos 930, 956, 984) · Serie 682 · Serie 693

EinPAS 35 Carrocería/marco/piezas adosadas › 35.20 Cabina/carrocería › 35.20.30 Cabina — Serie 372 (modelos 961) · Serie 374 (modelos 985) · Serie 376 (modelos 930, 956, 984) · Serie 682 · Serie 693

También válido para motores/cajas de cambios: 377 941, 377 960, 377 961, 377 984

AR60.80-B-1000A

Desmontar y montar la cabina

22.02.16

Vehículo 682 con Motor de combustión interna 376.930, 376.956, 372.961, 376.984

Vehículo 693 con Motor de combustión interna 374.985, 377.941, 377.984, 377.960, 377.961

Desmontar y montar la cabina

B60.80-0011-09

Desmontar y montar la cabina

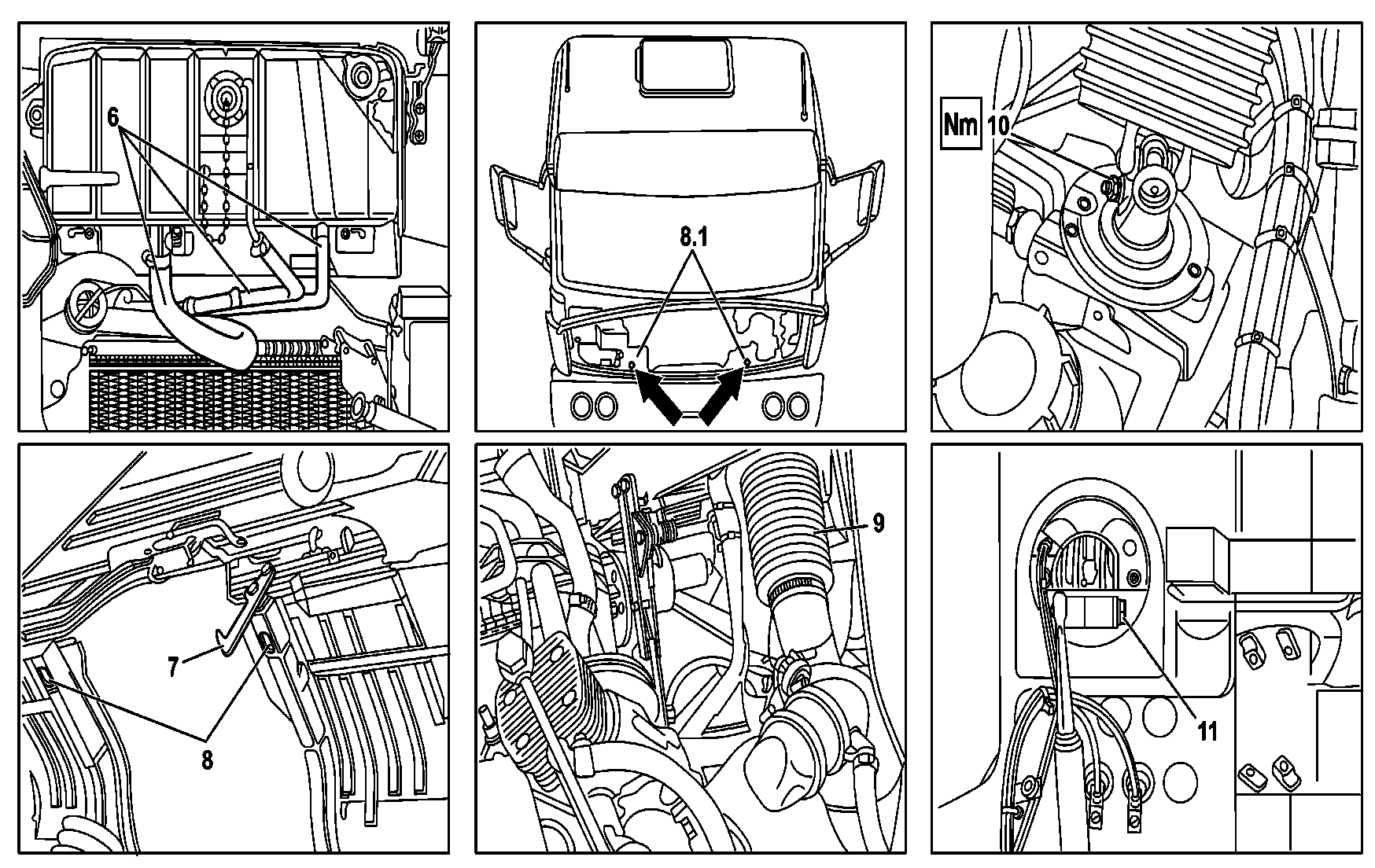

B60.80-0012-09

Desmontar y montar la cabina

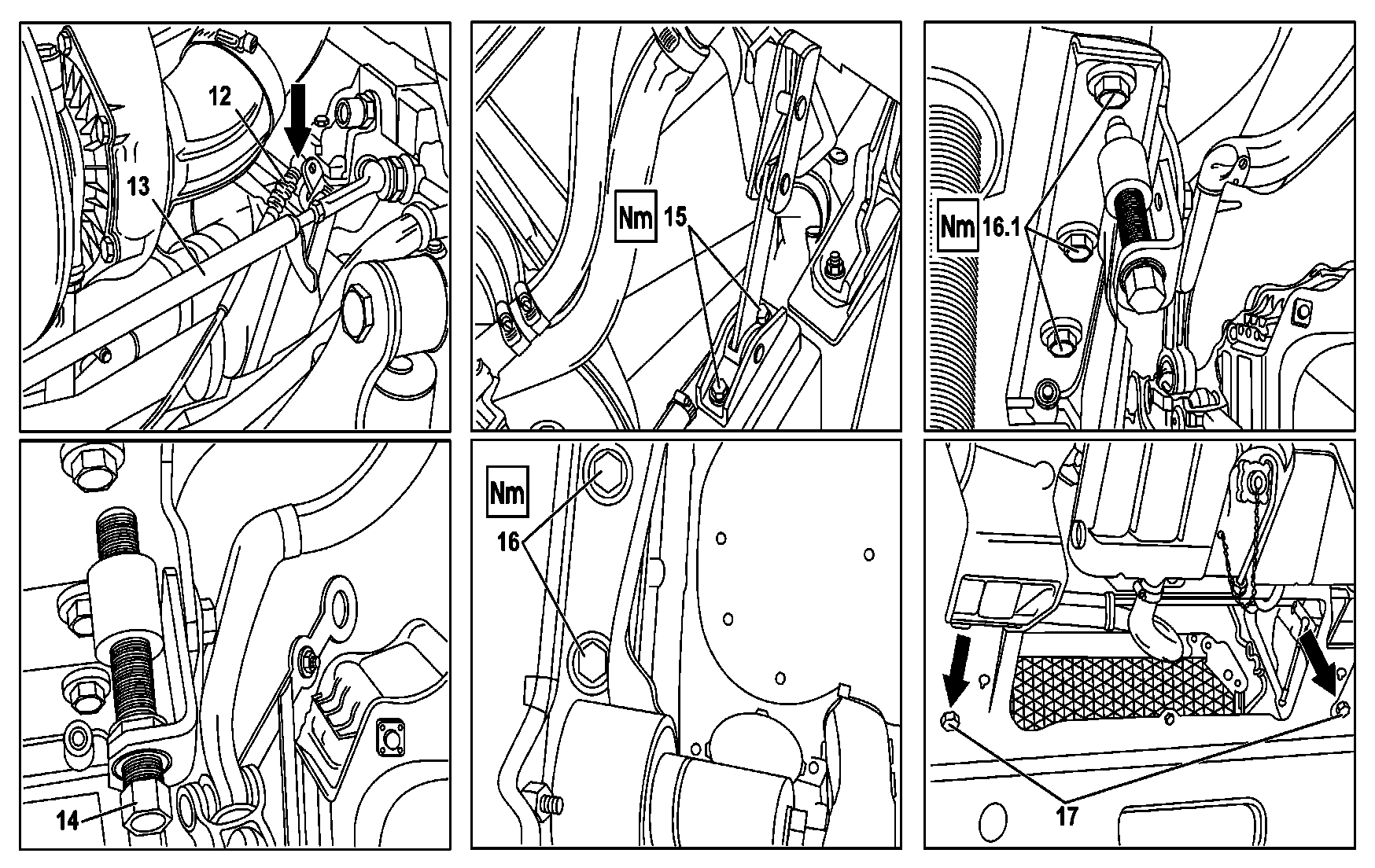

B60.80-0013-09

1 Cabina

1.1 Conectores eléctricos

2 Varilla de aceleración

3 Tuberías del freno de estacionamiento

4 Tubería hidráulica del cilindro del embrague

5 Tubería neumática de la válvula del freno de servicio

6 Mangueras

7 Gancho de seguridad

8/8.1 Orificios para encajar el dispositivo de elevación de la cabina

9 Tubo flexible de admisión

10 Tornillo de articulación de la cruceta

11 Varilla de mando

12 Cable de ajuste de la marcha lenta

13 Varilla del acelerador

14 Tornillo de ajuste

15 Tornillos de fijación de la varilla de sustentación

16/16.1 Tornillos de fijación del apoyo de la cabina

17 Tornillos

Desmontar y montar

¡Peligro!

Riesgo de accidente por el movimiento involuntario con el motor en funcionamiento. Riesgo de lesión por aplastamiento y quemadura en el contacto durante el procedimiento de arranque o con el motor en funcionamiento

Asegurar que el vehículo no se mueva de modo involuntario. Usar ropa de trabajo sin holgura y bien cerrada. No tocar empiezas calientes o en movimiento

AS00.00-B-0005-01A

Hay que reemplazar todas las tuercas autoblocante después de retirarlas.

Hay que reemplazar todas las abrazaderas plásticas cortadas al retirarlas.

Hay que reemplazar todas las arandelas de sellado en el montaje, verificando su hermeticidad después de montarlas.

1

Desconectar el cable negativo de la batería o desconectar la llave general

Soltar el tornillo del cable negativo del larguero, evitar la soltura de los bornes en la batería.

2

Abrir la tapa delantera

AR88.40-B-1000D

3

Soltar los conectores eléctricos (1.1) del cuadro del chasis a la cabina y desmontarlos hacia abajo, a través del piso de la cabina

Desmontar el revestimiento de la pared frontal, en el espacio de la cabina, debajo del panel.

4

Desmontar la varilla de aceleración (2)

5

Desconectar la placa de unión, la tubería de aire comprimido del freno de estacionamiento (3)

Atención: Despresurizar previamente el circuito neumático.

¡Peligro!

Peligro de envenenamiento causado por ingerir el líquido de frenos. Riesgo de lesión por el contacto de la piel y los ojos con el líquido de freno.

Escurrir y almacenar el líquido de freno sólo en su envase original. Usar ropa y anteojos de protección

AS42.50-B-0001-01A

6

Soltar la tubería hidráulica del cilindro de accionamiento del embrague (4)

AR25.20-B-0140A

7

Soltar la tubería neumática de la válvula del freno de servicio (5)

Atención: Despresurizar previamente el circuito neumático.

¡Peligro!

Riesgo de lesiones en la piel y en los ojos, debido a quemaduras causadas por salpicaduras del líquido refrigerante muy caliente. Riesgo de envenenamiento al ingerir el líquido refrigerante.

Abrir el sistema de refrigeración sólo cuando la temperatura sea inferior a 90ºC. Soltar lentamente la tapa y dejar salir el exceso de presión. No se debe colocar líquido de refrigeración en envases destinados a bebidas. Usar siempre guantes, ropas y anteojos de protección.

AS20.00-B-0001-01A

8

Escurrir el líquido refrigerante por los orificios de los tapones existentes en el bloque del motor y en la caja inferior del radiador

Recoger el líquido refrigerante en recipiente adecuado y descartarlo de manera ecológicamente correcta.

Montar: Abastecer el sistema con líquido refrigerante nuevo en la cantidad especificada y debidamente preparado en las proporciones indicadas.

AP20.00-B-0001A

Indicaciones sobre el líquido de refrigeración

AH20.00-B-2080-01A

*BF20.00-B-1001-01A

¡Peligro!

Riesgo de daños personales y materiales durante el basculamiento de la cabina

Al bascular la cabina hacia adelante y hacia atrás, no se debe entrar en el área de inclinación y tomar las medidas preventivas para impedir que entren personas no autorizadas. Bascular la cabina siempre hasta su posición final de abertura

AS60.80-B-0001-01A

9

Bascular la cabina a 45° (1° etapa)

AR60.80-B-0010A

10

Desarmar de la cabina el gancho de seguridad (7) junto con la respectiva palanca de accionamiento

11

Montar el dispositivo para elevar la cabina

En la parte trasera encajar el dispositivo en los orificios (8) existentes en los largueros de la cabina.

En la parte delantera de la cabina, pasar las correas del dispositivo por el vano existente entre la cabina y el parasol exterior (si hay uno), por las manijas de apoyo abajo del parabrisas para evitar que la cabina se caiga accidentalmente al levantarla. Introducir los pernos del dispositivo en los orificios (8.1) existentes en la parte frontal de la cabina.

Dispositivo para elevar la cabina

12

En los vehículos equipados con filtro de aire debajo de la cabina, desmontar el tubo flexible de admisión (9)

13

Soltar el tornillo de la articulación de la cruceta (10) y desmontar la articulación del sinfín de la dirección

Montar: Encajar con cuidado la articulación de la cruceta en las ranuras del sinfín de la dirección, tomando el cuidado de alinear el volante.

*BA46.10-B-1001-01A

14

Desarmar de la palanca de cambios la varilla de mando (11)

En los vehículos con chasis 693.023; desacoplar los cables de mando en la caja de cambios ejecutando su ajuste en el montaje.

15

Desmontar del motor el cable de ajuste de la marcha lenta (12)

16

Romper el lacre y desconectar de la transmisión angular el cable del velocímetro

17

Verificar si hay juego en la extremidad del tornillo de ajuste (14) en el estabilizador de la cabina

Si es necesario, ajustar el tornillo hasta lograr el juego deseado y la tensión de la barra de torsión.

AR60.80-B-1000-01A

*BE60.80-B-1001-02A

18

Desarmar del cuadro del chasis, la varilla de sustentación de la cabina (15)

Prender adecuadamente la varilla de sustentación en la cabina para evitar interferencia durante el montaje.

*BA60.80-B-1003-01E

19

Soltar y desmontar de la parte frontal inferior de la cabina el tornillo de fijación de los apoyos derecho e izquierdo (16) y (16.1).

Asegurarse que la cabina esté sostenida por el dispositivo de elevación.

*BA60.80-B-1001-01E

¡Peligro!

Riesgo de muerte al levantar la cabina de forma inadecuada. Riesgo de aprisionar y aplastar partes del cuerpo causado por el descenso de la cabina.

Utilizar sólo equipos de elevación autorizados. Verificar siempre que los apoyos empleados presenten seguridad. Nunca se debe circular o permanecer debajo de la cabina cuando esté levantada

AS60.80-B-0002-01A

20

Elevar y desmontar la cabina

21

Al montar, invertir el orden

Suspensión de la cabina

Número

Denominação

Tipos 682.0; 682.1; 688.2; 693.0 y 693.1

BE60.80-B-1001-02A

Distancia (A) de reglaje del bloqueo de la cabina

mm

120...150

Árbol de la dirección

Número

Denominação

Chasis 384; 386; 388; 397; 660; 682; 688; 693; 694; 695 y 696

BA46.10-B-1001-01A

Cruceta de la columna de dirección

M8

Nm

30...35

M10

Nm

60

Cabina, suspensión de la cabina

Número

Denominação

Chasis 397.3; 682.0; 682.1; 688.2; 693.0; 693.1 excepto 693.154/193/194/196/197; 693.2; 693.3

BA60.80-B-1001-01E

Fijación de los apoyos delanteros derecho e izquierdo en la cabina

M14

Nm

170...180

BA60.80-B-1003-01E

Tornillo de la barra sujetadora en al bastidor del chasis

M10

Nm

50...60

Cantidades de llenado para refrigeración del motor

Número

Denominação

Motor 374.9 excepto 374.985

Motor 374.985, 376.9 (motores aspirados)

BF20.00-B-1001-01A

Sistema de refrigeración - Nivel aproximado

No mezclar los productos entre las clases

litros

14

21

Anticorrosivo y anticongelante CLASES MB 325.0 y MB 325.3

%

50

50

Anticorrosivo CLASE MB 312.0

%

10

10

Producto ya diluido

Anticorrosivo y anticongelante CLASE MB 326.3

litros

14

21

Presión en el sistema

bar

0,60...0,80

0,40...0,50

Depresión en el sistema

bar

0,10

0,10

Cantidades de llenado para refrigeración del motor

Número

Denominação

Motor 372.9, 376.9 (excepto motores diésel aspirados), 377.9

BF20.00-B-1001-01A

Sistema de refrigeración - Nivel aproximado

No mezclar los productos entre las clases

litros

27

Anticorrosivo y anticongelante CLASES MB 325.0 y MB 325.3

%

50

Anticorrosivo CLASE MB 312.0

%

10

Producto ya diluido

Anticorrosivo y anticongelante CLASE MB 326.3

litros

27

Presión en el sistema

bar

0,40...0,50

Depresión en el sistema

bar

0,10
