AR60.00-D-0013TSB

Anbauteile außen und Verkleidungen innen zum Erneuern des B-Säulenaußenteils aus-, einbauen

14.04.2020

Typ	907.6/7, 910.6
	außer Code T16 (Schiebetür rechts)
	Rechte Fahrzeugseite
Typ	907.6/7, 910.6
	außer Code T19 (Schiebetür links)
	Linke Fahrzeugseite

Änderungshinweise

12.12.2019

Methode erweitert

Arbeitsschritt 23

Anbauteile außen und Verkleidungen innen zum Erneuern des B-Säulenaußenteils
aus-, einbauen

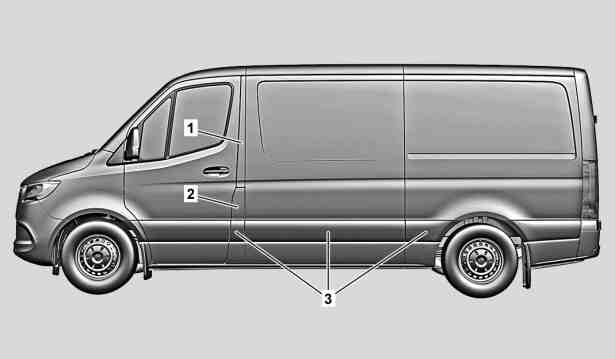

Dargestellt an Typ 907.6 außer Code W16 (Fenster vorn links, fest in Seitenwand/Schiebetür) und außer Code W18 (Schiebefenster vorn li. in Seitenwand/Schiebetür) und außer Code IR6 (Radstand 4325 mm, Überhang 1615 mm) und außer Code IR7 (Radstand 4325 mm, Überhang 2015 mm), linke Fahrzeugseite

1	B-Säulenaußenteil

D63.20-1519-06

1	B-Säulenaußenteil
2	Tankklappe
3	Schutzleisten

D60.00-A012-05

Dargestellt an Typ 907.7, mit Code W16 (Fenster vorn links, fest in Seitenwand/Schiebetür), mit Code W34 (Schiebefenster hinten links), mit Code V21 (Innenverkleidung Luxus) und mit Fahrgastsitzbank (11), linke Fahrzeugseite

4	Einfüllstutzen
5	Geklebtes Seitenfenster
6	Seitenwandverkleidung vorn
8	Abdichtrahmen
9	Sicherheitsgurt
10	Schließöse
11	Fahrgastsitzbank

D60.00-A018-06

D60.00-A030-09

Elektrischer Leitungssatz

 Gefahr	Lebensgefahr beim Arbeiten an Bauteilen und Systemen mit U >= 30 V Wechselspannung (AC) bzw. U >= 60 V Gleichspannung (DC)	Beschädigte bzw. defekte spannungsführende Bauteile und Leitungen sowie nicht isolierte elektrische Verbindungen und Leitungen nicht berühren.Typ 910.6 mit Motor 780.703	AS00.00-Z-0035-01A
 Gefahr	Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne	Fahrzeug zwischen den Hebebühnensäulen ausrichten und die vier Aufnahmeteller an den vom Fahrzeughersteller vorgeschriebenen Hebebühnenaufnahmepunkten platzieren.	AS00.00-Z-0010-01A
Hinweis	Hinweise Batterie	Typ 910.6 mit Motor 780.703	AH54.10-P-0001-01A
Hinweis	Allgemeine Hinweise bei Fahrzeugen mit Hochvolt-Bordnetz und/oder Lithium-Ionen-Batterie und/oder Gasantriebssystem sowie die persönliche Schutzausrüstung	Typ 910.6 mit Motor 780.703	AH00.00-Z-0300-01A
Hinweis	Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum		AH68.00-N-0001-01S
 	Aus-, Einbauen
1	Jeweiliges Scharnier der Vordertür ausbauen.		AR72.10-D-2662TS
2	Jeweilige Schutzleisten (3) ausbauen.		AR88.80-D-1040TS
3	Tankklappe (2) ausbauen.	Bei Beschädigung an der linken Fahrzeugseite.
		Typ 910.6 mit Motor 651, Typ 907.6/7	AR88.60-D-6023TS
4	Den Einfüllstutzen (4) ausbauen.	Bei Beschädigung an der linken Fahrzeugseite.
		Typ 907.6 mit Motor 654.9, Typ 907.6/7 mit Motor 642, 651, Typ 910.6 mit Motor 651	AR47.10-D-7541TS
		Typ 907.6/7 mit Motor 274	AR47.10-D-7541TSC
5	Jeweiliges geklebtes Seitenfenster (5) vorn ausbauen.	Typ 907.6, 910.6 mit einem Fenster in Seitenwand vorn, Typ 907.7	AR67.30-D-2400TS
6	Verkleidung oben an Trennwand ausbauen.	Typ 907.6, 910.6 mit einer Trennwand und mit Code VA3 (Innenverkleidung Laderaum bis Dachhöhe, abwaschbar)	AR68.30-D-1407TS
7	Verkleidung unten an Trennwand ausbauen.	Typ 907.6, 910.6 mit einer Trennwand und mit Code VA3 (Innenverkleidung Laderaum bis Dachhöhe, abwaschbar)	AR68.30-D-1408TS
8	Jeweilige Einstiegsverkleidung vorn ausbauen.		AR68.30-D-1306TS
9	Fahrgastsitzbank (11) der 1. Reihe ausbauen.	Typ 907.6/7 mit Fahrgastsitzbank der 1. Reihe	AR91.21-D-4425TS
10	Jeweilige vordere Laderaumverkleidung seitlich ausbauen.	Typ 907.6, 910.6 mit Code V25 (Verkleidung Laderaum bis Brüstungsgurt einfach) oder mit Code VA1 (Verkleidung Laderaum bis Brüstungsgurt standard) oder mit Code VA2 (Innenverkleidung Laderaum bis Dachhöhe (Holz)) oder mit Code VA3 (Innenverkleidung Laderaum bis Dachhöhe, abwaschbar)	AR68.30-D-1185TS
11	Jeweilige Seitenwandverkleidung vorn (6) ausbauen.	Typ 907.6 mit Code V21 (Innenverkleidung Luxus), Typ 907.7	AR68.30-D-1209TSR
12	Jeweiligen Leitungskanal des elektrischen Leitungssatzes (16) abbauen.	Typ 907.6/7, 910.6 mit Code V94 (Leitungskanal an Seitenwand)
13	Jeweiligen elektrischen Leitungssatz (16) im Reparaturbereich der Seitenwand abbauen und außerhalb des Arbeitsbereichs positionieren.
14	Dachverkleidung vorn ausbauen.		AR68.30-D-7607TS
15	Dachverkleidung Mitte ausbauen.	Typ 907.6/7 mit Code V36 (Dachverkleidung)	AR68.30-D-7609TSR
16	Jeweilige Zurrschiene an Seitenwand ausbauen.	Typ 907.6, 910.6 mit Code V42 (Zurrschienen Seitenwand an Brüstungsgurt) oder mit Code VC4 (Zurrschienen Seitenwand an Dachrahmen)	AR68.50-D-8250TS
17	Trennwand vorn ausbauen.	Typ 907.6, 910.6 mit Code D50 (Trennwand durchgehend) oder mit Code D51 (Trennwand durchgehend mit 1 Fenster) oder mit Code D64 (Trennwand mit Schiebetür)
		Typ 910.6 mit Code D50 (Trennwand durchgehend) oder Code D51 (Trennwand durchgehend mit 1 Fenster)	AR68.74-D-0700TSF
		Typ 907.6 mit Code D50 (Trennwand durchgehend) oder Code D51 (Trennwand durchgehend mit 1 Fenster)	AR68.74-D-0700TSR
		 Typ 907.6, 910.6 mit Code D64 (Trennwand mit Schiebetür) Für diese Fahrzeuge existiert kein Verweisdokument.
18	Laderaumboden ausbauen.	Typ 907.6, 910.6 mit Code VK8 (Bodenbelag Kunststoff) außer Code V43 (Holzfußboden)	AR68.80-D-5800TSF
		Typ 907.6, 910.6 mit Code V43 (Holzfußboden) außer Code VK8 (Bodenbelag Kunststoff)	AR68.80-D-5800TSR
19	Jeweiligen Abdichtrahmen (8) im Reparaturbereich abbauen und außerhalb des Arbeitsbereichs positionieren.
20	Jeweiligen Sicherheitsgurt (9) ausbauen.		AR91.40-D-1015TS
21	Jeweilige Schließöse (10) ausbauen.	 Hierzu Schrauben herausdrehen.
		 Schraube Schließöse an B-Säule	*BA72.10-N-1007-01TS
22	Jeweilige Unterbodenverkleidung ausbauen.	Typ 907.6/7 mit Code XM1 (Geräuschmaßnahmen), Typ 910.6 mit Motor 651 mit Code XM1 (Geräuschmaßnahmen), Typ 910.6 mit Motor 780.703	AR61.30-D-1001TS
23	Hochvoltbatteriemodul ausbauen.	* nur für Europa
		Typ 910.6 mit Motor 780.703	AR47.70-D-0001TE
24	Einbau in umgekehrter Reihenfolge.

 Vordertür

Nummer	Benennung		Typ 907	Typ 910
BA72.10-N-1007-01TS	Schraube Schließöse an B-Säule	Nm	20	20
