Dachverkleidung Mitte aus-, einbauen

AR68.30-D-7609TSR

Dachverkleidung Mitte aus-, einbauen

17.07.2018

Typ

907.6/7

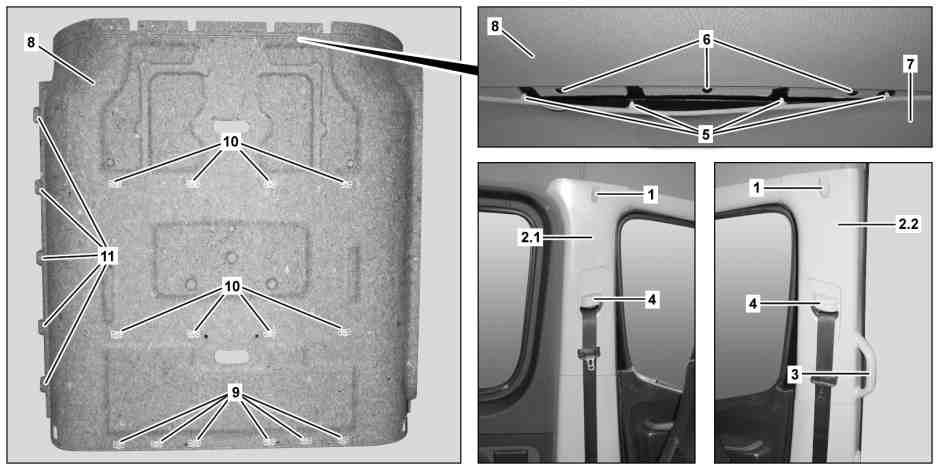

Dargestellt am Typ 907.7 mit Code T16 (Schiebetür rechts)

1

Kleiderhaken

4

Gurthöheneinstellung

8

Dachverkleidung Mitte

2.1

B-Säulenverkleidung links

5

Halteklipps

9

Halteklipps

2.2

B-Säulenverkleidung rechts

6

Spreizniete

10

Halteklipps

3

Haltegriff

7

Dachverkleidung vorn

11

Laschen

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

Hinweis

Hinweise zur Vermeidung von Schäden an elektronischen Bauteilen durch elektrostatische Entladung

AH54.00-P-0001-01A

 

Aus-, Einbauen

1

Abdeckungen der Kleiderhaken (1) nach oben abbauen.

 Langkeil

*115589035900

2

Schrauben herausschrauben und die Kleiderhaken (1) von den B­Säulenverkleidungen (2.1, 2.2) abnehmen.

3

Abdeckung des Haltegriffs (3) abbauen.

Typ 907.6/7
mit Code T74 (Haltegriff für Einstieg)

 Ausklipser

*452589016300

4

Schrauben herausschrauben und Haltegriff (3) abnehmen.

Typ 907.6/7
mit Code T74 (Haltegriff für Einstieg)

5

B­Säulenverkleidungen (2.1, 2.2) im oberen Bereich ausklippen.

 Einbau: Auf die richtige Montage der Gurthöheneinstellungen (4) achten.

6

Entsprechende Deckenleuchten ausbauen.

AR82.20-D-0117TSR

7

Vorderes Teilstück des Luftkanals der Dachklimaanlage ausbauen.

Typ 907.6/7
mit Code H08 (Dachklimaanlage verstärkt)
Typ 907.6/7
mit Code HH7 (Dachklimaanlage Basis)
Typ 907.6/7
mit Code HK4 (Heckklimaanlage, verstärkt)

AR83.50-D-7980-01TSR

8

Halteklipps (5) im hinteren Bereich der Dachverkleidung vorn (7) ausklippen.

 Einbau: Die beschädigten Halteklipps (5) erneuern.

 Ausklipser

*452589016300

9

Spreizniete (6) der Dachverkleidung Mitte (8) im vorderen Bereich ausbauen.

 Die Dachverkleidung vorn (7) verdeckt die Spreizniete (6).

 Ausklipser

*452589016300

10

Spreizniet oben an der C­Säule auf der Seite der Schiebetür ausbauen.

Typ 907.6/7
mit Code T16 (Schiebetür rechts)
Typ 907.6/7
mit Code T19 (Schiebetür links)

 Ausklipser

*452589016300

11

Den Abdichtrahmen im Schiebetürportal im Bereich der Dachverkleidung Mitte (8) abziehen.

Typ 907.6/7
mit Code T16 (Schiebetür rechts)
Typ 907.6/7
mit Code T19 (Schiebetür links)

12

Halteklipps (9) im hinteren Bereich der Dachverkleidung Mitte (8) ausklippen.

 Einbau: Die beschädigten Halteklipps (9) erneuern.

 Ausklipser

*452589016300

13

Halteklipps (10) im mittleren Bereich der Dachverkleidung Mitte (8) ausklippen.

 Einbau: Die beschädigten Halteklipps (10) erneuern.

 Ausklipser

*452589016300

14

Laschen (11) der Dachverkleidung Mitte (8) auf der gegenüberliegenden Seite der Schiebetür aushängen.

 Ausbau: Mit dem  Langkeil die Laschen (11) im Bereich der Aussparungen leicht nach oben drücken, dabei nach außen ziehen und aushängen.

 Langkeil

*115589035900

15

Elektrische Leitungssätze der Deckenleuchten aus der Dachverkleidung Mitte (8) herausführen.

16

Dachverkleidung Mitte (8) aus der Dachverkleidung vorn (7) und aus den B­Säulenverkleidungen (2.1, 2.2) herausziehen, vorsichtig absenken und aus dem Fahrzeug herausnehmen.

 Es ist ein Helfer erforderlich.

17

Einbau in umgekehrter Reihenfolge.



Prüfen

18

Funktionsprüfung der Deckenleuchten durchführen.
