Dachverkleidung vorn aus-, einbauen

AR68.30-D-7607TS

Dachverkleidung vorn aus-, einbauen

27.06.2018

Typ

907, 910

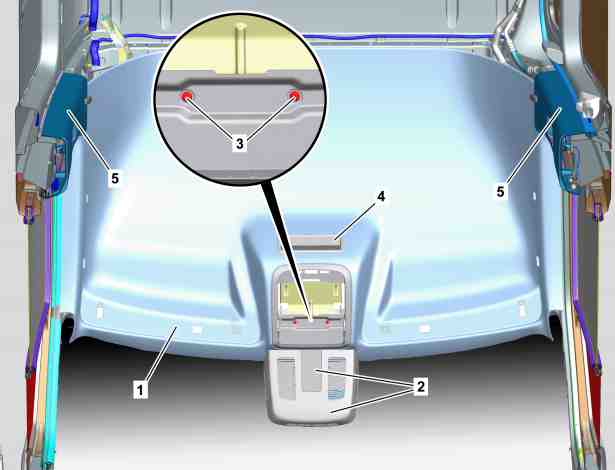

Dargestellt am Typ 907 mit Code FF8 (1-DIN Schacht vorn unter Dachhimmel), mit Code FF5 (Ablage über Frontscheibe) und außer Code F61 (Rückblickspiegel innen)

1

Dachverkleidung

2

Abdeckungen

3

Schrauben

4

Geräteeinbaurahmen

5

B-Säulenverkleidung

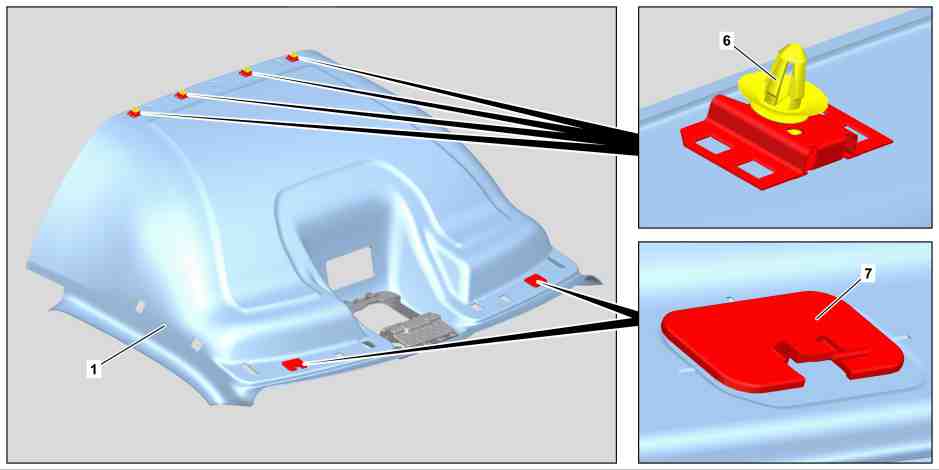

Dargestellt am Typ 907 mit Code FF8 (1-DIN Schacht vorn unter Dachhimmel) und mit Code FF5 (Ablage über Frontscheibe)

1

Dachverkleidung

7

Halter

6

Halteklipp

Dargestellt am Typ 907 außer Code FX0 (Ablagefach über Frontscheibe, Fahrerseite)

1

Dachverkleidung

8

Schraube

9

Halter Sonnenblende

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Fahrersitz in die hinterste Position bringen.

2

Abdeckungen (2) ausbauen.

 Ausklipser

*452589016300

3

Dachbedieneinheit vorn ausbauen.

AR82.20-D-1100TS

4

Schrauben (3) herausschrauben.

Typ 907, 910
mit Code FF8 (1-DIN Schacht vorn unter Dachhimmel)

5

Den Geräteeinbaurahmen (4) ausbauen.

Typ 907, 910
mit Code FF8 (1-DIN Schacht vorn unter Dachhimmel)

6

Beide A-Säulenverkleidungen ausbauen.

AR68.30-D-4051TS

7.1

Ablage über Frontscheibe auf der Fahrer- bzw. Beifahrerseite ausbauen.

Typ 907, 910
mit Code FF5 (Ablage über Frontscheibe)

AR68.30-D-5577TS

7.2

Sonnenblende auf der Fahrer- bzw. Beifahrerseite ausbauen.

Typ 907, 910
außer Code FF5 (Ablage über Frontscheibe)

AR68.60-D-5480TS

8

Die Schraube (8) auf der Fahrer- bzw. Beifahrerseite herausschrauben und den Halter Sonnenblende (9) auf der Fahrerseite bzw. Beifahrerseite abnehmen.

Typ 907, 910
außer Code FF5 (Ablage über Frontscheibe)
außer Code FX0 (Ablagefach über Frontscheibe, Fahrerseite)

9

Verkleidung oben an der Trennwand ausbauen.

Typ 907.6, 910.6
mit Code V07 (Verkleidung Rückwand)

AR68.30-D-1407TS

10

Dachverkleidung (1) mit einem geeigneten Werkzeug im hinteren Bereich an den Halteklipps (6) ausklippen.

11.1

Windowbags auf der Fahrerseite und der Beifahrerseite von der Dachverkleidung (1) lösen.

Typ 907, 910
mit Code SH9 (Windowbag für Fahrer und Beifahrer)

11.2

Windowbag auf der Fahrerseite von der Dachverkleidung (1) lösen.

Typ 907, 910
mit Code SJ3 (Wegfall Windowbag Beifahrer)

12

Dachverkleidung (1) nach hinten, oben drücken und mit den Haltern (7) im vorderen Bereich aus dem Dach fahren.

 Einbau:
Die Dachverkleidung (1) vorsichtig im vorderen Bereich in das Dach einsetzen.
Es besteht Bruchgefahr der Halter (7).

 Es ist ein Helfer erforderlich.

13

Dachverkleidung (1) über die B-Säulenverkleidungen heben und im hinteren Bereich nach unten schwenken.

 Es ist ein Helfer erforderlich.

14

Beifahrertür komplett öffnen.

15

Dachverkleidung (1) aus dem Fahrzeug herausnehmen.

 Es ist ein Helfer erforderlich.

16

Halteklipps (6) auf Beschädigung prüfen.

Wenn ein Halteklipp (6) beschädigt ist,



den entsprechenden Halteklipp (6) erneuern.

 Warnung

Verletzungsgefahr durch Abrutschen beim Einspannen des Messers in den Multischneider und durch Splitter beim Herausschneiden von eingeklebten Bauteilen

Schutzhandschuhe und Schutzbrille tragen.

AS65.00-Z-0003-01A

17

Ausschnitte in neue Dachverkleidung (1) einarbeiten.

Beim Erneuern der Dachverkleidung (1).

AR68.30-D-7607-01TS

 Je nach Ausstattungsvariante oder Zubehör muss die neue Dachverkleidung (1) mit zusätzlichen Ausschnitten versehen werden.

18

Einbau in umgekehrter Reihenfolge.



Prüfen

19

Funktionsprüfung aller in der Dachverkleidung (1) verbauten Bauteile durchführen.
