A-Säulenverkleidung aus-, einbauen

AR68.30-D-4051TS

A-Säulenverkleidung aus-, einbauen

21.11.2017

Typ

907, 910

Dargestellt am Typ 910 an der Fahrerseite mit Code SH9 (Windowbag für Fahrer und Beifahrer)

1

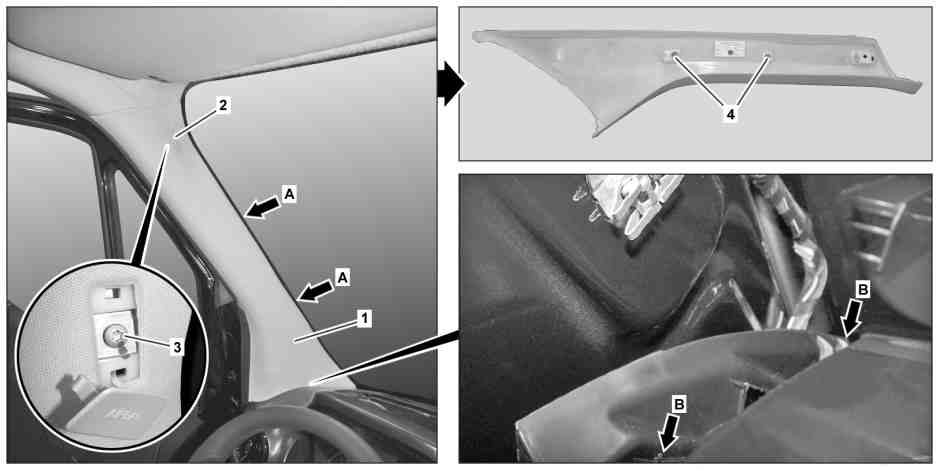

A-Säulenverkleidung

3

Schraube

2

Abdeckung

4

Befestigungselemente

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Zündung ausschalten und den Senderschlüssel außerhalb der Senderreichweite (mindestens 2 m) aufbewahren

2

Den Abdichtrahmen entlang der A-Säulenverkleidung (1) lösen

3

Abdeckung (2) von A-Säulenverkleidung (1) abklippen

Typ 907, 910
mit Code SH9 (Windowbag für Fahrer und Beifahrer)

 Ausklipser

*452589016300

4

Schraube (3) herausschrauben

Typ 907, 910
mit Code SH9 (Windowbag für Fahrer und Beifahrer)

5.1

A-Säulenverkleidung (1) im oberen Bereich von der A-Säule lösen und im mittleren Bereich (Pfeile A) von A-Säule abklippen

Typ 907, 910
mit Code SH9 (Windowbag für Fahrer und Beifahrer)

 Einbau: Auf korrektes Einfahren der Befestigungselemente (4) in die A-Säule achten.

 Ausklipser

*452589016300

5.2

A-Säulenverkleidung von oben ausgehend von A-Säule abklippen

Typ 907, 910
außer Code SH9 (Windowbag für Fahrer und Beifahrer)

 Ausklipser

*452589016300

6

A-Säulenverkleidung (1) abnehmen

 Einbau: Die A-Säulenverkleidung (1) zuerst in die Führungen (Pfeile B) an der Instrumententafel einführen.

7

Einbau in umgekehrter Reihenfolge
