Einstiegsverkleidung vorn aus-, einbauen

Typ ar · Thema 68.30 · Version 0101 · 2018-05-02

Gültig für: Typ 907, 910

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 907 · Baureihe 910

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.37 Fußraumverkleidung — Baureihe 907 · Baureihe 910

AR68.30-D-1306TS

Einstiegsverkleidung vorn aus-, einbauen

02.05.2018

Typ

907, 910

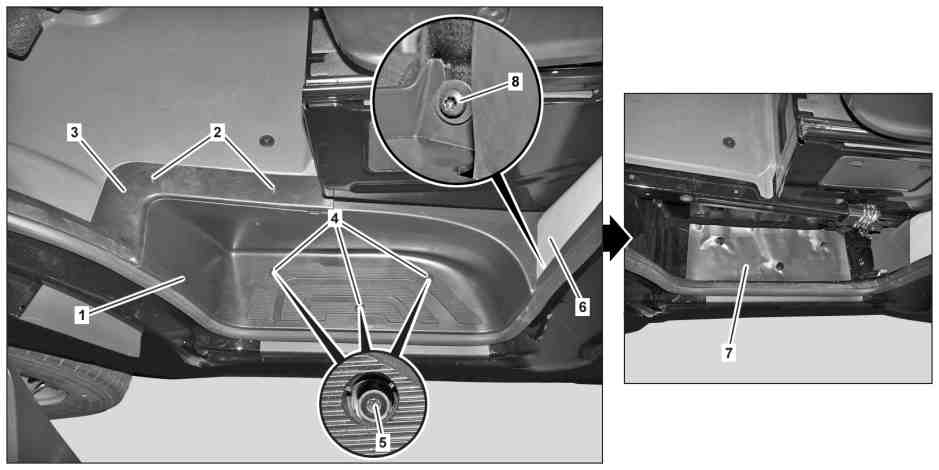

Einstiegsverkleidung vorn aus-, einbauen

D68.30-2495-09

1

Einstiegsverkleidung

5

Schraube

2

Schrauben

6

B-Säulenverkleidung

3

Einstiegsleiste

7

Schutzfolie

4

Abdeckkappen

8

Schraube

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

Aus-, Einbauen

1

Schrauben (2) herausschrauben.

2

Einstiegsleiste (3) abnehmen.

3

Abdeckkappen (4) mit einem geeigneten Werkzeug von der Einstiegsverkleidung (1) abbauen.

4

Schrauben (5) herausschrauben.

5

B-Säulenverkleidung (6) im unteren Bereich leicht zur Seite ziehen und Schraube (8) herausschrauben.

Einbau: Auf korrekten Sitz des Abdichtrahmens an der B-Säulenverkleidung (6) achten.

6

Bodenbelag im vorderen Bereich der Einstiegsverkleidung (1) anheben und die Einstiegsverkleidung (1) nach oben ausbauen.

Einbau: Auf korrekten Sitz des Abdichtrahmens an der Einstiegsverkleidung (1) achten.
Die Einstiegsverkleidung (1) zuerst im hinteren Bereich unter die B-Säulenverkleidung (6) einfahren.
Um ein Verschieben der Schutzfolie (7) beim Einbau der Einstiegsverkleidung (1) zu vermeiden, diese mit zwei Klebestreifen fixieren.

7

Einbau in umgekehrter Reihenfolge.
