AR14.40-P-2000OGW

Einspritzdüse des Abgasnachbehandlungssystems aus-, einbauen

28.06.2019

Motor	642 im Typ 213, 238, 253
	mit Code U77 (Diesel Abgasreinigung BLUETEC (SCR))

Einspritzdüse des Abgasnachbehandlungssystems aus-, einbauen

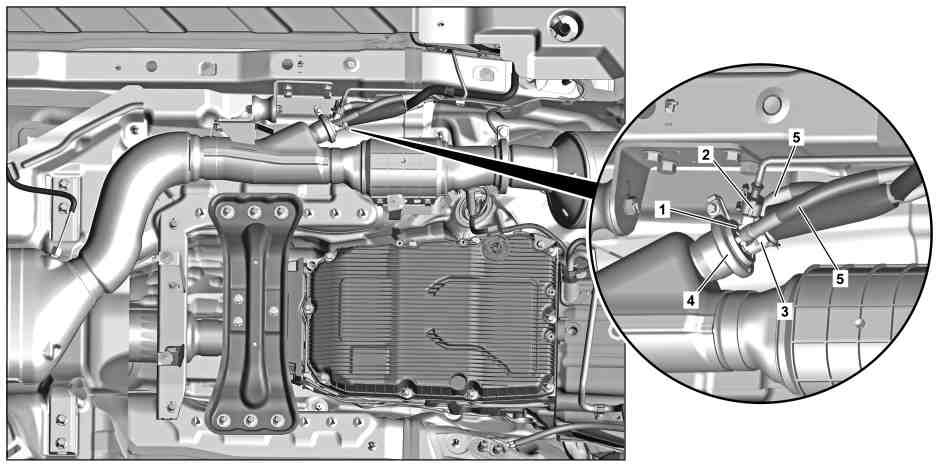

P14.40-2626-09

Dargestellt am Typ 213

1	Einspritzdüse	4	Schelle
2	Elektrische Steckverbindung	5	Kühlmittelschläuche
3	Einspritzleitung

 Warnung	Verbrennungs-, Erstickungs- und Vergiftungsgefahr bei Arbeiten an der Abgasanlage und damit verbundenen Bauteilen. Erstickungsgefahr und Vergiftungsgefahr durch Einatmen von gasförmigen und festen Bestandteilen des Abgases. Vergiftungsgefahr durch Hautkontakt mit festen Bestandteilen des Abgases.	Schutzkleidung und Schutzbrille tragen. Absaugung verwenden. Personen aus dem Gefahrenbereich entfernen.	AS49.00-Z-0001-01A
 Warnung	Verbrennungs- und Verbrühungsgefahr bei Arbeiten an AdBlue-Leitungen und damit verbundenen Bauteilen. Verletzungsgefahr an Haut und Augen beim Umgang mit AdBlue. Vergiftungsgefahr durch Einnehmen von AdBlue	AdBlue nur in geeignete Behältnisse einfüllen. Erst nach Druckabbau mit Arbeiten am Abgasnachbehandlungssystem beginnen.	AS14.40-Z-0001-01A
 Warnung	Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit	Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen. Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.	AS20.00-Z-0001-01A
Hinweis	Hinweise Kühlmittel		AH20.00-N-2080-01A
Hinweis	Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper		AH00.00-P-5000-01A
	Hinweise Kühlmittelstand		AH20.00-P-1142-01CW
	Hinweise zu Anwendung, Stoffeigenschaften und Handhabung von AdBlue		AH14.40-N-0001-01A
 	Aus-, Einbauen
1	Elektrische Steckverbindung (2) entriegeln und trennen
2	Hitzeschutzisolierung der Einspritzleitung (3) nach hinten schieben
3	Einspritzleitung (3) an Einspritzdüse (1) entriegeln, trennen und Öffnungen mit geeigneten Verschlussstopfen verschließen	 Auslaufendes AdBlue® in geeignetem Behälter auffangen.
		 Satz Verschlussstopfen	*129589009100
4	Kühlmittelschläuche (5) abklemmen	 Klemme	*000589543700
5	Kühlmittelschläuche (5) an Einspritzdüse (1) abbauen und auslaufendes Kühlmittel mit geeignetem Behälter auffangen	 Einbau: Schellen erneuern.
		 Schlauchklemmenzange	*003589033700
6	Schelle (4) öffnen und Einspritzdüse (1) ausbauen	 Einbau: Schelle (4) und Dichtung erneuern.
		 Schraube Schelle Dosierventil AdBlue® an Abgasanlage	*BA14.40-P-1011-02A
7	Anschluss der Einspritzleitung (3) reinigen
8	Sitz der Einspritzdüse (1) im Abgasrohr reinigen
9	Einbau in umgekehrter Reihenfolge
10	Den Fehlerspeicher auslesen und löschen
		Motor 642 im Typ 238 mit Code U77 (Diesel Abgasreinigung BLUETEC (SCR))	AD00.00-P-2000-06LWO
		Motor 642 im Typ 213, 253 mit Code U77 (Diesel Abgasreinigung BLUETEC (SCR))	AD00.00-P-2000-04B
11	Kühlmittelstand prüfen und richtigstellen	 Kühlanlage	*BF20.00-P-1001-02W
 Warnung	Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor	Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.	AS00.00-Z-0005-01A
12	Motorprobelauf durchführen und Motorkühlsystem auf Funktion und Dichtheit prüfen

 Abgasnachbehandlung, BlueTEC

Nummer	Benennung		Motor 642 mit Code U77 (Diesel Abgasreinigung BLUETEC (SCR))
BA14.40-P-1011-02A	Schraube Schelle Dosierventil AdBlue® an Abgasanlage	Nm	11

 Kühlanlage

Nummer	Benennung				Motor 642 im Typ 213	Motor 642 im Typ 238
BF20.00-P-1001-02W	Kühlanlage	Werkstatt-wechselmenge	Hauptkreislauf	l	13,0	12,0
			NT-Kreislauf	l	3,0	2,5
		Frostschutzmittel/ Wasser	bis -37°C	%	50/50	50/50
			ab -38°C	%	55/45	55/45
			Blatt		BB00.40-P-0310-01A	BB00.40-P-0310-01A
			Blatt		BB00.40-P-0325-06A	BB00.40-P-0325-06A
			Blatt		BB00.40-P-0326-06A	BB00.40-P-0326-06A

 Kühlanlage

Nummer	Benennung				Motor 642 im Typ 253
BF20.00-P-1001-02W	Kühlanlage	Werkstatt-wechselmenge	Hauptkreislauf	l	13,0
			NT-Kreislauf	l	2,5
		Frostschutzmittel/ Wasser	bis -37°C	%	50/50
			ab -38°C	%	55/45
			Blatt		BB00.40-P-0310-01A
			Blatt		BB00.40-P-0325-06A
			Blatt		BB00.40-P-0326-06A

000 589 54 37 00

Klemme

003 589 03 37 00

Schlauchklemmenzange

129 589 00 91 00

Satz Verschlussstopfen
