Zkontrolovat těsnost chladicího systému

AR20.00-P-1010MR

Zkontrolovat těsnost chladicího systému

16.11.2018

Motor

274 v typu 172

Motor

274 v typu 204

Motor

274 v typu 207

Motor

274 v typu 212

Motor

274 v typu 218

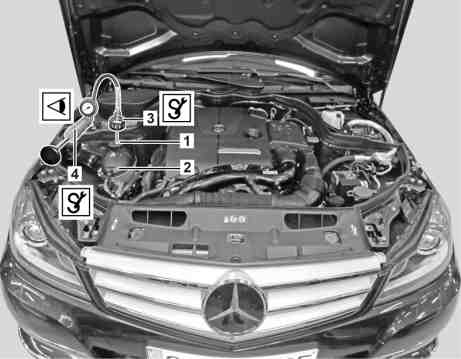

Znázorněno u typu 204.434

1

Uzavírací víko

2

Vyrovnávací nádržka

3

Zkušební uzávěr

4

Tlakové čerpadlo

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A



Zkontrolovat

1

Nastavit topení na maximální topný výkon

2

Pomalu odšroubovat uzavírací víko (1) z vyrovnávací nádržky (2) a snížit přetlak

3

Zkontrolovat hladinu chladicí kapaliny a obsah nemrznoucího prostředku v chladicí kapalině

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW

 Poměr směsi chladicí kapaliny

*BF20.00-P-1001-04A

Při příliš nízkém obsahu nemrznoucího prostředku v chladicí kapalině:



Doplnit nemrznoucí prostředek nebo vyměnit chladicí kapalinu.

4

Zkušební uzávěr (3) našroubovat na vyrovnávací nádržku (2)

 Zkušební uzávěr

*210589009100

5

Připojit tlakové čerpadlo (4) na zkušební uzávěr (3)

 Tlakové čerpadlo

*124589242100

6

Naplnit chladicí systém po dobu 2 minut zkušebním tlakem


Nepřekračovat uvedený zkušební tlak.
V opačném případě může dojít k poškozením chladicího systému motoru.

 Po dobu 2 minut nesmí dojít k žádnému poklesu tlaku.

Motor 274 v typu 204
2stupňové uzavírací víkoZkušební tlak k natlakování chladicího systému motoru

*BE20.30-P-1005-01A

Při ztrátě tlaku:



Provést vizuální kontrolu součástí rozvodu chladicí kapaliny

7

Snížit zkušební tlak v chladicím systému

 Za tím účelem stisknout tlačítko pro snížení tlaku u tlakového čerpadla (4).

 Tlakové čerpadlo

*124589242100

8

Odpojit tlakové čerpadlo (4) ze zkušebního uzávěru (3)

 Tlakové čerpadlo

*124589242100

9

Odšroubovat zkušební uzávěr (3) u vyrovnávací nádržky (2)

 Zkušební uzávěr

*210589009100

10

Zkontrolovat hladinu chladicí kapaliny a obsah nemrznoucího prostředku chladicí kapaliny a v případě potřeby doplnit

 Poměr směsi chladicí kapaliny

*BF20.00-P-1001-04A

11

Našroubovat uzavírací víko (1) u vyrovnávací nádržky chladicí kapaliny nízkoteplotního okruhu (2)

Uzavírací víko chladiče, resp. vyrovnávací nádržky

Číslo

Název

1stupňové uzavírací víko

Motor 100, 102, 103, 104, 110, 111, 112, 113, 114, 115, 116, 117, 119, 120, 121, 123, 127, 129, 130, 133, 137, 139, 152, 155, 156, 157, 159, 166, 180, 256, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 282, 285
2stupňové uzavírací víko
Motor 601, 602, 603, 604, 605, 606, 607, 608, 611, 612, 613, 615, 616, 617, 621, 626, 628, 629, 640, 642, 646, 648, 651, 654, 656, 668
2stupňové uzavírací víko

BE20.30-P-1005-01A

Zkušební tlak k natlakování chladicího systému motoru

Přetlak

bar

1,4

1,4

 Poměr směsi chladicí kapaliny

Číslo

Název

Motor všechny (Osobní automobily, Terénní vozidla, smart)

BF20.00-P-1001-04A

Poměr směsi chladicí kapaliny

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

od -38 °C

%

55/45

Přehledový list a předpisy

BB00.40-P-0310-01A

Odkazy na předpis

BB00.40-P-0310ZZ
