Demontáž, montáž víka u hlavy válců

AR01.30-P-5701OLF

Demontáž, montáž víka u hlavy válců

18.02.2020

Motor

651 v typu 222

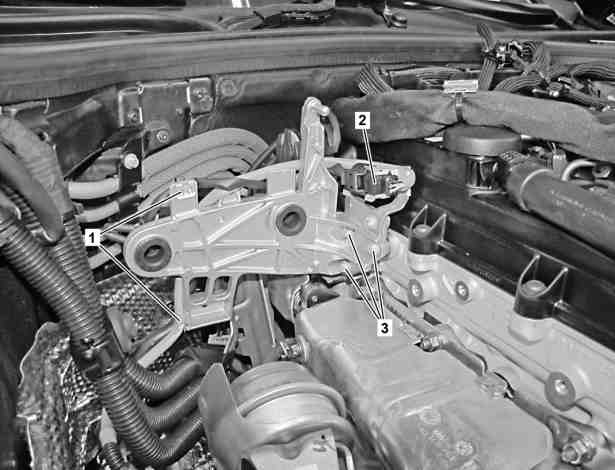

1

Upevňovací spony

2

Elektrický konektorový spoj

3

Šrouby

4

Potrubí recirkulace výfukových plynů

6

Šrouby

8

Šrouby

5

Šrouby

7

Šrouby

9

Kryt

 Nebezpečí

Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)

Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.

AS00.00-Z-0035-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 Varování

Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna

Při pohybu součástí se nesmí v dosahu pohybů nacházet žádné části těla nebo končetiny.

AS00.00-Z-0011-01A

 Varování

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

Upozornění na věcné škody

Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky

AH00.00-Z-0300-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění na věcné škody

Upozornění k akumulátoru

AH54.10-P-0001-01A

 

Demontáž, montáž

1

Provést odpojení vysokonapěťové sítě vozidla

AR54.10-P-1150LF

2

Demontovat kryt motoru

 Montáž: Dbát na správné usazení.

3

Vypustit chladicí kapalinu z chladiče

AR20.00-P-1142LF

4

Demontovat plášť vzduchového filtru

AR09.10-P-1150OLF

5

Odmontovat elektrické vedení lambda sondy před katalyzátorem z upevňovacích spon (1)

6

Vycvaknout a odpojit elektrický konektorový spoj (2) lambda sondy před katalyzátorem

7

Vyšroubovat šrouby (3) a odložit zadní držák pláště vzduchového filtru se snímačem rozdílového tlaku filtru sazí vznětového motoru stranou

 Šroub držáku vzduchového filtru u hlavy válců

*BA09.10-P-1001-01K

8

Demontovat víko hlavy válců

AR01.20-P-5014OLF

9

Demontovat plech tepelné ochrany nad potrubím recirkulace výfukových plynů (4)

 M61

*BA00.10-P-1002-04A

10

Vyšroubovat šrouby (5, 6) a sejmout potrubí recirkulace výfukových plynů (4)

 Montáž: Vyměnit šrouby (6) a těsnění.

 Šroub vedení recirkulace výfukových plynů u sběrného výfukového potrubí

*BA14.20-P-1002-01K

 Šroub vedení recirkulace výfukových plynů u krytu řetězové komory

*BA14.20-P-1003-01K

11

Vyšroubovat šrouby (7)

 Montáž: Vyměnit těsnění.

 Šroub vedení recirkulace výfukových plynů u krytu řetězové komory

*BA14.20-P-1011-01K

12

Vyšroubovat šrouby (8) z víka (9)

 Kryt řetězové komory u hlavy válců

*BA05.10-P-1002-01Q

13

Odpáčit víko (9)



Očistit

14

Očistit těsnicí plochy u hlavy válců, víka (9), sběrného výfukového potrubí a vedení recirkulace výfukových plynů

AR01.00-P-0050-01A


K čistění těsnicích ploch nepoužívat ostré ani špičaté předměty.
V opačném případě může dojít k poškozením těsnicích ploch.

 Montáž: Namontovat nová těsnění u vedení recirkulace výfukových plynů, potrubí recirkulace výfukových plynů (4) a u hlavy válců.

Loctite 7200

*BR00.45-Z-1038-04A

Čisticí sprej Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A

15

Montáž se provádí v obráceném pořadí



Zkontrolovat

16

Zkontrolovat těsnost chladicího systému motoru

AR20.00-P-1010LF

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

17

Zkontrolovat těsnost palivové soustavy a výfukového systému v oblasti hlavy válců a víka (9) při běžícím motoru

 Metrické šrouby a matice podle MBN 10 105, 10 143

Číslo

Název

8.8

10.9

BA00.10-P-1002-04A

M61

Nm

9

13

 Rozvodový řetěz, napínač řetězu

Číslo

Název

Motor 651

BA05.10-P-1002-01Q

Kryt řetězové komory u hlavy válců

Nm

9

 Vzduchový filtr

Číslo

Název

Motor 651

BA09.10-P-1001-01K

Šroub držáku vzduchového filtru u hlavy válců

Nm

9

 Vedení recirkulace výfukových plynů

Číslo

Název

Motor 651

BA14.20-P-1002-01K

Šroub vedení recirkulace výfukových plynů u sběrného výfukového potrubí

1. stupeň

Nm

12

2. stupeň

°

90

 Vedení recirkulace výfukových plynů

Číslo

Název

Motor 651

BA14.20-P-1003-01K

Šroub vedení recirkulace výfukových plynů u krytu řetězové komory

Nm

10

 Vedení recirkulace výfukových plynů

Číslo

Název

Motor 651

BA14.20-P-1011-01K

Šroub vedení recirkulace výfukových plynů u krytu řetězové komory

Nm

9

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1038-04A

Loctite 7200

Henkel AG & Co. KGaA
http://www.loctite.de

BR00.45-Z-1046-04A

Čisticí sprej Loctite 7063 (400 ml)

A 001 986 71 71 09
