Demontaż i montaż zespołu zaworów układu zawieszenia pneumatycznego

AR32.22-D-2015H

Demontaż i montaż zespołu zaworów układu zawieszenia pneumatycznego

17.11.2016

Typ

906.11/13/15/21/23/25/61/63/65/71/73 do 15-05-31

z kodem PL9 (Zawieszenie pneumatyczne firmy VB-Airsuspension)

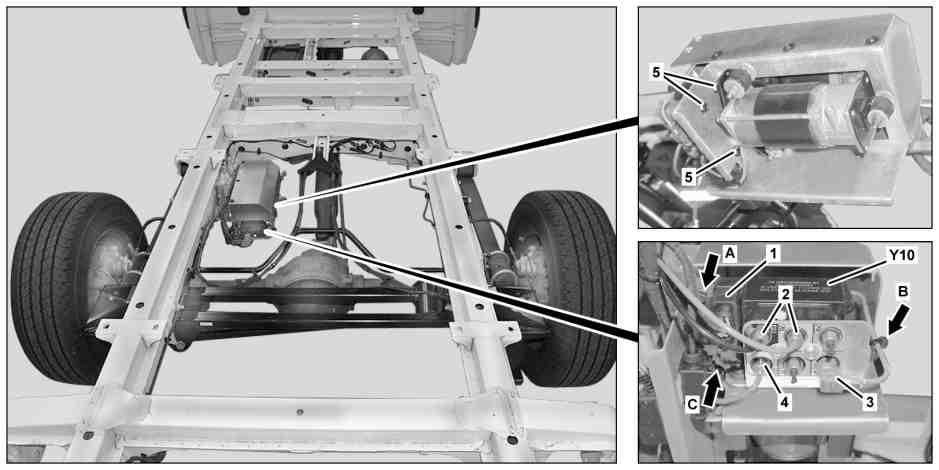

Przedstawiono na przykładzie typu 906.13

1

Elektryczne złącze

3

Przewód sprężonego powietrza

5

Śruby

2

Przewody pneumatyczne

4

Przewód sprężonego powietrza

Y10

Zespół zaworów

 Uwaga!

Zagrożenie życia na skutek opuszczenia się pojazdu podczas prac między kołami a zabudową. Niebezpieczeństwo obrażeńna skutek zakleszczenia i zmiażdżenia podczasprac przy zawieszeniu pneumatycznym.

Czynności diagnostyczne i naprawcze między kołem i nadkolem lub w nadkolu mogą być wykonywane tylko wtedy, gdy pojazd jest zabezpieczony przed opuszczeniem za pomocą odpowiednich przyrządów.
Czynności regulacyjne mogą być wykonywane tylko od spodu pojazdu.
Zabezpiecz przed opuszczeniem ramę pojazdu lub osie pojazdu tylko za pomocą odpowiednich przyrządów podpierających.
Zabezpiecz inne ruchome części pojazdu, które znajdują się w obszarze roboczym, w razie potrzeby dodatkowo za pomocą odpowiednich przyrządów podpierających lub za pomocą odpowiednich przyrządów zabezpieczających przed przypadkowymi ruchami.
Zabezpiecz obszary ruchomych części pojazdu przed dostępem osób niepowołanych.

AS32.22-Z-0001-01A



Wskazówki dotyczące zawieszenia pneumatycznego

AH32.22-N-1000-01H

 

Wymontowanie, zamontowanie

1

Spuść sprężone powietrze z układu zawieszenia pneumatycznego.

AR32.22-D-2019H

2

Zdemontuj opaski przewodów (strzałki A, B, C).

3

Rozłącz elektryczne złącze (1).

4

Oznacz położenie montażowe przewodów sprężonego powietrza (2, 3, 4) na zespole zaworów (Y10).

5

Zdemontuj przewody sprężonego powietrza (2, 4) z zespołu zaworów (Y10).

 Zamontowanie: Wymień pierścienie uszczelniające.
Zwróć uwagę na oznaczenia.

 Złącze powietrza do sprężarki, zespołu zaworów, poduszki pneumatycznej, zbiornika sprężonego powietrza

*BA32.22-N-1013-03H

6

Zamknij otwarte złącza zaślepkami.

 Zestaw zaślepek

*129589009100

7

Zdemontuj przewód sprężonego powietrza (3) z zespołu zaworów (Y10).

 Zamontowanie: Wymień uszczelniacz olejowy.
Zwracaj uwagę na oznaczenie.

 Złącze powietrza do sprężarki, zespołu zaworów, poduszki pneumatycznej, zbiornika sprężonego powietrza

*BA32.22-N-1013-03H

8

Zamknij złącza przewodu sprężonego powietrza (3) i zespołu zaworów (Y10) zaślepkami.

 Zestaw zaślepek

*129589009100

9

Wykręć śruby (5).

 Śruba bloku zaworów do wspornika

*BA32.22-N-1012-03H

10

Zdejmij zespół zaworów (Y10) z łożyskiem.



Sprawdzanie

11

Sprawdź łożysko zespołu zaworów (Y10) pod kątem uszkodzeń i zużycia.

W przypadku uszkodzenia lub zużycia



Wymień łożysko zespołu zaworów (Y10).

12

Montaż w odwrotnej kolejności.



Sprawdzanie

13

Sprawdzanie szczelności układu zawieszenia pneumatycznego

AR32.22-D-8000H

 Zawieszenie pneumatyczne

Numer

Nazwa

Typ 906 z kodem PL9 (zawieszenie pneumatyczne firmy VB Airsuspension)

BA32.22-N-1012-03H

Śruba bloku zaworów do wspornika

Nm

5

 Zawieszenie pneumatyczne

Numer

Nazwa

Typ 906 z kodem PL9 (zawieszenie pneumatyczne firmy VB Airsuspension)

BA32.22-N-1013-03H

Złącze powietrza do sprężarki, zespołu zaworów, poduszki pneumatycznej, zbiornika sprężonego powietrza

Nm

6
